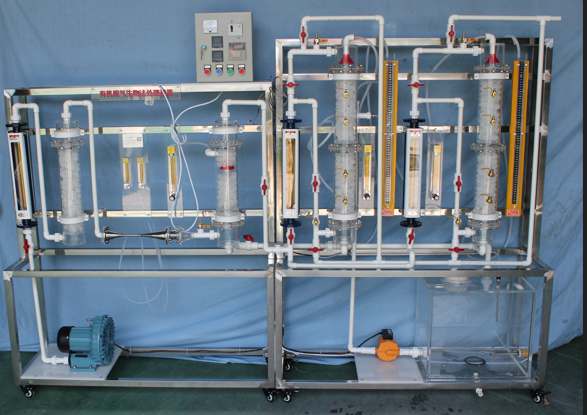

實驗裝置JGTG-590-I 有 機廢氣生物法氣體 凈化 處理實驗裝置
有機廢氣生物法氣體凈化處理實驗裝置

一、原理 、用途及特點：

生物法系自上世紀 80 年代開始興起的一種新型氣體凈化工藝，具有費用低，二次污染少的特點，對于低濃度惡臭類和揮發性有機氣體的凈化更具優勢。本裝置主要可用于氣體生物凈化實驗的研究。通過合適的噴淋參數和生物載體填料選擇和進行生物過濾和生物滴濾的工藝實驗。

二、技術指標及參數：

1 、最大設計氣體流量 =10m 3 /h ，一套氣體混合系統供套并聯的生物濾塔。每套濾塔的 循環液流量 2.5~25L/h ；

2 、生物濾塔塔徑 100 mm ；

3 、生物濾塔總塔高約 800mm ，設兩段生物載體分布，每層充填高度 250-300 mm ；

4 、每座生物塔可通過閥門切換變換生物濾塔氣體流動的方向；

5 、每座生物濾塔均設有帶流量計的氣體采樣口和生物樣品取樣口；

6 、系統配有進口稀釋用配氣活性炭?jī)艋藓蜌怏w加濕罐。

7 、 裝置 外形 尺寸 ： 2 2 00 mm×450 mm×1600mm 、

8 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 ： 12 00W ；安全保護：具有接地保護、漏電保護、過流保護；
9 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、 主要配置：

1 、氣體發生裝置 1 套、 透明有機玻璃材質、厚度 5 mm 、

2 、反應器 2 套、 透明有機玻璃材質、厚度 5 mm

3 、文丘里混合器 1 套、 透明有機玻璃材質、厚度 5 mm

4 、過濾器 2 組、 透明有機玻璃材質、厚度 5 mm

5 、 噴淋裝置 2 套、 透明有機玻璃材質、厚度 3 mm

7 、 水 箱 1 只、 透明有機玻璃材質、厚度 10 mm

8 、 增壓 水泵 1 臺、 電壓： 22 0V 、 功率 : 250W 、 流量 ：（ 1m3/h) 、 揚程： 15 （ m ）

9 、液體流量計 3 只、 （ LZ B - 10 、 量程 : 16 ～ 160 L/ h ）

10 、 氣體流量計 3 只、 （ LZ B - 15 、 量程 : 0 . 4 ～ 4m3/h ）

11 、 溫度傳感器 ： （控溫精度： ±1 ℃ ）、 PT100 溫度傳感器 1 只 ； 含 顯示儀表

12 、 U 型壓差計 2 只、采樣口 1 批、

13 、風機 1 臺、 ( 電壓： 220V 、 功率 0 . 25 Kw 、轉速 2 8 00r/min ) 、

14 、氣體與鋼瓶 1 套（ 8 升）、 氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、

15 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 6 、 ? 2 0 連接管路及控制球閥
1 7 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

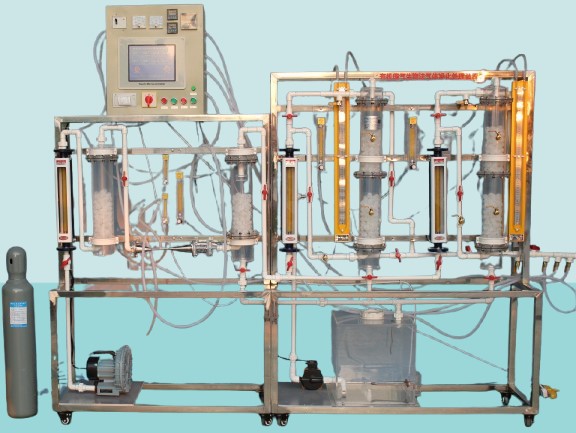

JGTG-590-II 數據采集 有機廢氣生物法氣體凈化處理實驗裝置

一 、原理 、用途及特點：

生物法系自上世紀 80 年代開始興起的一種新型氣體凈化工藝，具有費用低，二次污染少的特點，對于低濃度惡臭類和揮發性有機氣體的凈化更具優勢。本裝置主要可用于氣體生物凈化實驗的研究。通過合適的噴淋參數和生物載體填料選擇和進行生物過濾和生物滴濾的工藝實驗。

二、技術指標及參數：

1 、最大設計氣體流量 =10m 3 /h ，一套氣體混合系統供套并聯的生物濾塔。每套濾塔的 循環液流量 2.5~25L/h ；

2 、生物濾塔塔徑 100 mm ；

3 、生物濾塔總塔高約 800mm ，設兩段生物載體分布，每層充填高度 250-300 mm ；

4 、每座生物塔可通過閥門切換變換生物濾塔氣體流動的方向；

5 、每座生物濾塔均設有帶流量計的氣體采樣口和生物樣品取樣口；

6 、系統配有進口稀釋用配氣活性炭?jī)艋藓蜌怏w加濕罐。

7 、 裝置 外形 尺寸 ： 2 2 00 mm×450 mm×1600mm 、

8 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 ： 13 00W ；安全保護：具有接地保護、漏電保護、過流保護；
9 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、

三、 主要配置：

1 、 在線 進 、出 VOCs 氣體 濃度檢測系統 各 1 套 （ VOCs 傳感器） 2 只 ： 4-20MA 輸出、測量范圍 0- 2 000PPM, 分辨率 1PPM 、測量范圍 0- 2 000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

6 、氣體發生裝置 1 套、 透明有機玻璃材質、厚度 5 mm 、

7 、反應器 2 套、 透明有機玻璃材質、厚度 5 mm

8 、文丘里混合器 1 套、 透明有機玻璃材質、厚度 5 mm

9 、過濾器 2 組、 透明有機玻璃材質、厚度 5 mm

10 、 噴淋裝置 2 套、 透明有機玻璃材質、厚度 3 mm

11 、 水 箱 1 只、 透明有機玻璃材質、厚度 10 mm

12 、 增壓 水泵 1 臺、 電壓： 22 0V 、 功率 : 250W 、 流量 ：（ 1m3/h) 、 揚程： 15 （ m ）

13 、液體流量計 3 只、 （ LZ B - 10 、 量程 : 16 ～ 160 L/ h ）

14 、 氣體流量計 3 只、 （ LZ B - 15 、 量程 : 0 . 4 ～ 4m3/h ）

15 、 溫度傳感器 ： （控溫精度： ±1 ℃ ）、 PT100 溫度傳感器 1 只 ； 含 顯示儀表

16 、 U 型壓差計 2 只、采樣口 1 批、

17 、風機 1 臺、 ( 電壓： 220V 、 功率 0 . 25 Kw 、轉速 2 8 00r/min ) 、

18 、氣體與鋼瓶 1 套（ 8 升）、 氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、

19 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
20 、 ? 2 0 連接管路及控制球閥
21 、 不銹鋼框架實驗臺（ 38mm×38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
