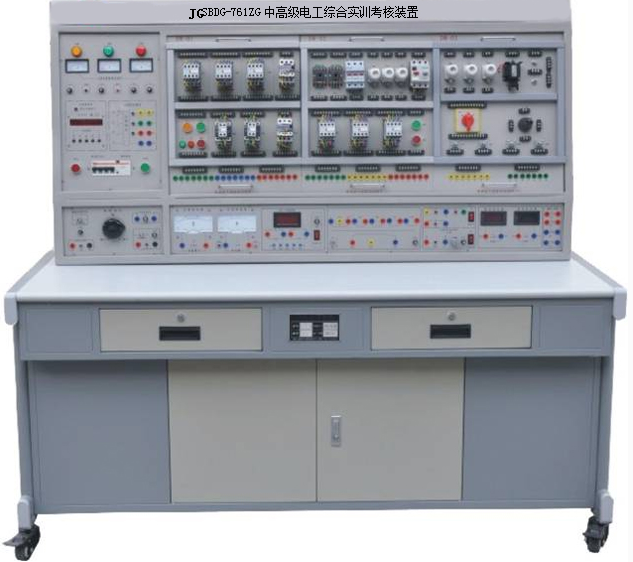

JGSBDG-761ZG中高級電工實訓考核裝置
中高級電工實訓考核裝置是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《中級維修電工》、《高級維修電工》和教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
一、產品特點
1.實訓元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性。
2.技能培訓用的控制線路和配套的小電機經特殊設計，可模擬工廠的各類電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求。
3.裝置設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源的輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠。
4.所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件。
二、技術性能
1.輸入電壓：三相四線～ 380V ± 10% 50Hz
2.裝置容量：＜ 1.5kVA
3.外形尺寸： 1.68m × 0.7m × 1.6m
三、裝置配備
實訓裝置由控制屏、實訓桌、電氣控制掛箱、電動機等組成。
(一 ) 控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。具體功能如下：
1.主控板
(1)三相四線電源輸入，由接觸器通過起、停按鈕進行操作，接通總開關；設有漏電保護器、保險絲等器件。控制屏設有單相三極 220V 電源插座及三相四極 380V 電源插座。
(2)設有 450V 指針式交流電壓表，通過波段開關切換監控電網電壓。
2.交流電源
設有變壓器一只，原邊 220V 、副邊 26V 和 6.3V 的交流電壓， 26V 用于能耗制動中整流電路的交流電源。
3.整流二極管： 1N5408 四只，用于能耗制動的整流電路。
4.三只 75 Ω /75W 電阻用于電動機降壓?jiǎn)?dòng)、一只 10 Ω /25W 用于異步電動機的能耗制動。
5. 交直流儀表
交流電壓表： 0 ～ 500V 帶鏡面交流電壓表一只，精度 1.0 級
交流電流表： 0 ～ 5A 帶鏡面交流電流表一只，精度 1.0 級，具有超量程報警、指示、切斷總電源等功能
功率、功率因數表：由一套微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經 A/D 變換，采用專用 DSP 計算有功功率、無功功率。功率的測量精度 0.5 級，電壓、電流量程分別為 450V 、 5A ，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄 15 組功率和功率因數的測試結果數據，并可逐組查詢
(二 ) 實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，實驗臺下方設有吊柜，柜內可放置實訓模塊，實驗桌底部裝有四個萬向輪，便于移動。
(三 ) 實訓掛箱
序號 |
名 稱 |
主要器件及功能 |
數量 |
備注 |
1 |
Z3050搖臂鉆床實訓 |
讓學生掌握 Z3050 搖臂鉆床的電氣工作原理以及其排故的技能，可進行 20 項故障點的電路考核。 |
1套 |
|
2 |
X62萬能銑床實訓考核掛件 |
讓學生掌握 X62W 型銑床的電氣工作原理以及其排故的技能，可進行 20 項故障點的電路考核。 |
1套 |
|
3 |
PLC可編程控制器實訓組件 |
三菱 FX3U-48MR ，（ 24 路數字量輸入 /24 路數字量輸出）配套 SC-11 編程電纜。 |
1套 |
|
4 |
變頻器實訓組件 |
采用臺達 A700 變頻器，變頻器可獨立使用，也可以將變頻器與 PLC 配套使用； |
1套 |
|
5 |
網孔實操板 |
通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，培養學生的動手能力和操作技能。該網孔板還可作為實訓項目擴展模塊。 |
1套 |
|
6 |
三相鼠籠電動機 |
三相交流 380V 供電， Y 型連接，額定電流 0.2A ，額定轉速 1430 r/min ，額定功率功率 40W 。絕緣等級 E 級。 |
1臺 |
|
7 |
三相鼠籠電動機 |
三相交流 380V 供電，△型連接，額定電流 0.2A ，額定轉速 1430 r/min ，額定功率功率 40W 。絕緣等級 E 級。 |
1臺 |
|
8 |
實訓指導書 |
1套 |
||
9 |
實訓導線及配件 |
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠。 |
1套 |
|
10 |
電工電子工具套裝 |
工具箱、數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、驗電筆、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲、吸錫器等工具。 |
1套 |
|
11 |
維修仿真 |
|
1點 |
附 |
四、實訓項目所需元器件清單
序號 |
名 稱 |
型號與規格 |
數量 |
1 |
低壓斷路器 |
DZ108-20/10-F（ 0.63 ～ 1A ） |
1 |
2 |
螺旋式保險絲 |
RL1-15/3A |
3 |
3 |
直插式保險絲 |
RT14-20/2A |
2 |
4 |
交流接觸器 |
LC1-E0610Q5N |
3 |
5 |
輔助觸頭 |
LAEN11 |
2 |
6 |
熱繼電器 |
JRS1D-25/Z(0.63-1A) |
1 |
7 |
熱繼電器座 |
JRS1-25 |
1 |
8 |
通電延時時間繼電器 |
ST3PA-B/380V(0-60S) |
1 |
9 |
接線端子排 |
JF5-2.5/5 |
5 |
10 |
G端子導軌 |
1 |
|
11 |
時間繼電器座 |
PF-083A |
1 |
12 |
按鈕開關盒（三個開關） |
TYX3-P(黑、綠、紅 ) |
1 |
13 |
按鈕開關盒（兩個開關） |
TYX2-P(綠、紅 ) |
1 |
14 |
按鈕（不帶燈） |
LAY16 |
5 |
15 |
塑料安裝卡子 |
190 |
|
16 |
不銹鋼自攻螺絲 |
90 |
|
17 |
銅芯塑料線 |
RVV(0.75mm2，紅色 ) |
1卷 |
18 |
銅芯塑料線 |
RVV(0.75mm2，蘭色 ) |
1卷 |
19 |
銅芯塑料線 |
RVV(0.75mm2)，按鈕線 |
1卷 |
20 |
鋁芯單股塑料線 |
BLV-500-1× 1 |
1卷 |
21 |
針形接頭 |
壓接 1.5mm2 軟線頭 |
若干 |
22 |
叉形接頭 |
壓接 1.5mm2 軟線頭 |
若干 |
23 |
剝線鉗 |
1 |
|
24 |
壓線鉗 |
1 |
實訓內容
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.具有過載保護的正轉控制線路
5.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
6.三相異步電動機的順序控制
7.三相異步電動機的多地控制
8.接觸器控制 Y/ △降壓起動控制線路
9.時間繼電器控制 Y/ △降壓起動控制線路
10.安裝調試通電延時帶直流能耗制動 Y- △啟動控制線路
11.接觸器聯鎖的正反轉控制線路
12.按鈕接觸器復合聯鎖電動機正反轉控制線路
13.接觸器控制串聯電阻降壓起動控制線路
14.時間繼電器控制串聯電阻降壓起動控制線路
15.工作臺自動往返控制線路
16.半波整流能耗制動控制線路
17.單相運行反接制動控制線路
18.C620型車床的接線、故障與維修
19.Z3040搖臂鉆床接線、故障與維修
20.Z3050搖臂鉆床實訓：讓學生掌握 Z3050 搖臂鉆床的電氣工作原理以及其排故的技能，可進行 20 項故障點的電路考核。
21.X62萬能銑床實訓考核掛件：讓學生掌握 X62W 型銑床的電氣工作原理以及其排故的技能，可進行 20 項故障點的電路考核
。
