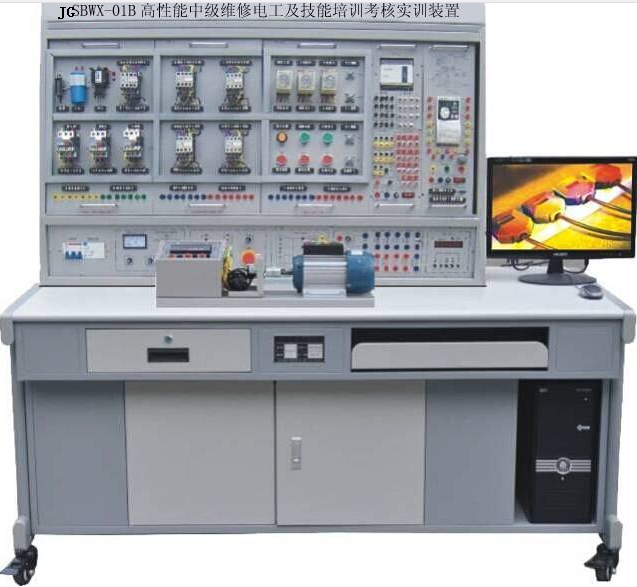

JGSBWX-01B高性能中級維修電工及技能培訓考核實訓裝置
一、概述: 中級維修電工及技能培訓考核實訓裝置是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有多媒體智能型實驗管理器：故障設置、故障排除、參數設定、遠程起動、到時切斷電源、自動評分等功能。含通訊電纜。
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：2080×70×1630mm3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能
（一）DW02 電源控制箱
主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 多媒體智能型實驗管理器：
具有獨創性、科學性、先進性。
1、采用專用處理器技術與配套的工業控制技術。
2、高清晰液晶顯示屏，圖像與文字顯示真實，中文菜單操作界面，人機交互友好。
3、操作按鍵直觀，操作簡單快捷。
4、可以不連接電腦進行脫機考核，老師與學生有獨立界面，老師通過密碼進入教師界面出題，學生在普通界面答題。
5、任何一個學生機可做為老師機控制網絡設備，實現了沒有計算機也可集中控制整個網絡設備
6、設備的試題可根據要求進行編輯。
7、可設定該裝置的任意一處電路的線路故障現象。
8、可調整故障設置點的數量和類型。
9、設備的故障設置裝置組成局域網后，通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、到時切斷電源、自動評分等功能。
與網絡型多媒體管理器系統對接后可實現以下功能：
1、可以任意控制每個設備的學生操作允許與否。
2、可任意編輯試題、試題存盤，任意設置答題限時時間。
3、可對班級學生的成績進行統計，形成班級成績報表。
4、可設置系統登陸密碼。
5、能隨時收卷、閱卷，能對學生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。
6、多媒體功能：可以實時同步播放、演示教師臺的專用教學軟件、教學課件等，提高了學習的效率。可以選配特制功率揚聲器，使語音解說更加輕松。真正實現了計算機教學與實訓考核的網絡化、信息化意義。
7、教師臺選配圖像采集裝置，學生在自己的教學設備上可以看到老師的真實的操作步驟，也可以調整觀察角度，改變了傳統的受人數限制、受角度限制的教學方式。
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目
1.三相異步電動機直接啟動控制電路
2.三相異步電動機點動控制電路
3.三相異步電動機自鎖控制電路
4.三相異步電動機按鈕聯鎖正反轉控制電路
5.三相異步電動機接觸器聯鎖正反轉控制電路
6.三相異步電動機雙重聯鎖正反轉控制電路
7.三相異步電動機工作臺自動往返控制電路
8.兩臺三相異步電動機順序啟動、順序停轉控制電路
9.三相異步電動機的兩地控制電路
10.接觸器控制的Y-△控制
11.時間繼電器控制的Y-△控制
12.三相異步電動機單向啟動反接制動控制電路
13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15.三相異步電動機正反轉啟動能耗制動控制電路
16.單相鼠籠電動機電容啟動控制電路
17.雙速交流異步電動機手動變速控制電路
18.雙速交流異步電動機自動變速控制電路
19.斷電延時直流能耗制動的Y-△啟動控制電路
20. 三相異步電動機正反轉能耗制動控制線路
21. 三相異步電動機正反轉啟動反接制動控制線路
22. C620型車床電氣控制線路
23. 電動葫蘆電氣控制
24. Y3150滾齒機控制電路
25. 可編程控制器的基本指令操作
28.PLC控制十字路口交通燈的模擬
35. PLC控制郵件分揀機模擬控制的模擬
36. PLC控制軋鋼機模擬控制的模擬
37. PLC控制自動成型機模擬控制
38. PLC控制自動送料裝車控制的模擬
41.PLC控制的三相異步電動機正反轉控制
42.PLC控制的三相異步電動機Y-△啟動控制
43.PLC控制的三相異步電動機降壓啟動控制
44.PLC控制的三相異步電動機能耗制動控制
45.變頻器功能參數設置與操作
46.變頻器報警與保護功能
47.多段速度選擇變頻調速
48.外部端子點動控制
49.控制電機正反轉運動控制
50.控制電機運行時間操作
51.瞬間停電變頻器參數設定
52.外部電壓變頻調速
53.外部電流變頻調速
54.三相異步電動機的變頻開環調速
55. PLC控制變頻器調速
56. CA6140車床電氣控制電路單元常見故障的檢查與排除（16個故障點，自動設故）。
57．X62W銑床電氣控制電路單元常見故障的檢查與排除（16個故障現象，自動設故）
表一、JGSBWX-01B型高性能維修電工實訓考核裝置總體配置
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
維修電工實訓考核臺 |
臺 |
1 |
外形尺寸： 2080mm × 700mm × 1650mm ； 材 料：鋼木結構；符合國家相關環保要求； 輸入電壓： AC 380 V ± 10% 50 Hz 三相五線； 容 量：＜ 1.5 kVA ； 實 驗 屏：用于掛置實訓單元掛板 具體配置詳見 表二、維修電工實訓考核臺架詳細說明表 |
|
2 |
電氣控制實訓單元掛箱及電機 |
塊 |
1 |
DW-05 |
電工技能實訓組件（五） |
塊 |
1 |
DW-06 |
維修電工實訓組件（一） |
||
塊 |
1 |
DW-07 |
維修電工實訓組件（二） |
||
塊 |
1 |
DW-08 |
維修電工實訓組件（三） |
||
塊 |
1 |
DW-09 |
維修電工實訓組件（四） |
||
塊 |
1 |
SB006 |
CA6140 型車床電路智能化實訓考核掛箱 |
||
塊 |
1 |
SB008 |
X62W 型銑床電路智能化實訓考核掛箱 |
||
臺 |
1 |
JGDJ-01 |
單相電容起動電動機，交流 220V |
||
JGDJ02 |
三相鼠籠電動機 AC220V （ Y ） |
||||
JGDJ03 |
三相鼠籠電動機 AC380V （ Y/ △ , 帶速度繼電器） |
||||
JGDJ04 |
雙速異步電動機 AC380V （△ /YY ） |
||||
3 |
多媒體智能型實驗管理器掛箱 |
套 |
1 |
故障自動設置、故障排除考核、參數設定、遠程起動、到時切斷電源、自動評分等功能。含通訊電纜。 |
|
4 |
變頻器實訓掛箱 |
套 |
1 |
三菱 FR-S720 變頻器，帶有 RS485 通訊接口及 BOP 操作面板。 |
|
5 |
PLC 主機掛箱 |
套 |
1 |
配三菱 FX1N-40mR 主機，集成數字量 I/O （ 24 路數字量輸入， 16 路數字量輸出）， RS-422 通訊口， SC-09 通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。 |
|
6 |
PLC 實訓掛箱 |
塊 |
1 |
搶答器 / 音樂噴泉 / 裝配流水線 / 交通信號燈 / 自動供水 / 天塔之光 |
|
自動送料裝車 / 四節傳送帶 / 多種液體混合裝置 / 自動售貨機 / 自控軋鋼機 / 郵件分揀機 |
|||||
機械手控制 / 自控成型機 / 加工中心 |
|||||
四層電梯 / 基礎實驗 / 中間繼電器 |
|||||
7 |
電機導軌及光碼盤測速系統 |
1 |
套 |
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌 1 幅，道軌平整度好，無應力變形，同心度好 |
|
8 |
SC-09 通訊編程電纜 |
1 |
根 |
用于 PLC 主機與 PC 機通訊 |
|
9 |
工控組態軟件 |
1 |
套 |
||
10 |
PLC 仿真實訓軟件 |
（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態 （ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查 （ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能 （ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查 |
|||
11 |
維修電工 勞動技能鑒定軟件 |
套 |
1 |
3D 建模形象直觀，可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能。 |
|
12 |
行業仿真軟件 |
套 |
1 |
自主研制開發了維修電工操作技能培訓及相關考評、出題、測試系統，可作為勞動技能鑒定專用平臺； |
|
13 |
電工連線 |
套 |
1 |
20 根：長 1000mm 黃 6 條、綠 6 條、紅 6 條、黑 2 條； 10 根：長 600mm 黃 2 條、綠 2 條、紅 2 條、藍 2 條、黑 2 條。 |
|
14 |
網孔實操板及器材 |
套 |
1 |
網孔實操板：規格： 485*600 ；通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。 |
|
器材：交流接觸器 3 只，熱繼電器 2 只，時間繼電器 1 只，鐵殼按鈕 2 只，保險座 5P ，端子排 20 孔 |
|||||
15 |
常用工具 |
套 |
1 |
一字螺絲刀 1 把；十字螺絲刀 1 把；剝線鉗 1 把；指針式萬用表 1 個；斜口鉗 1 把。 |
|
16 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
表二、維修電工實訓考核臺架詳細說明表
序號 |
名稱 |
單位 |
數量 |
備注 |
1 |
維修電工實訓考核臺架 |
套 |
1 |
鋼木結構；尺寸： 1600mm × 300mm × 850mm ； 用于掛置實訓單元掛箱等。 |
2 |
數字式直流電壓表 |
個 |
1 |
量程 0 ～ 300 V ；三位半數顯示 |
3 |
數字式直流電流表 |
個 |
1 |
量程 0 ～ 5A ；三位半數字顯示 |
4 |
指針式交流電壓表 |
個 |
1 |
0 ～ 500V 帶鏡面交流電壓表一只，精度 1.0 級。 |
5 |
指針式交流電流表 |
個 |
1 |
0 ～ 5A 帶鏡面交流電流表一只，精度 1.0 級，具有超量程報警、指示、切斷總電源等功能。 |
6 |
功率、功率因數表 |
個 |
1 |
由微電腦、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度 1.0 級，電壓、電流量程分別為 450V 、 5A ，測量功率因數時還能自動判斷負載性質（感性顯示“ L ”，容性顯示“ C ”，純電阻不顯示），可儲存 15 組數據，供隨時查閱。 |
7 |
固定交流電源 |
套 |
1 |
（輸入） 380 V/220V （輸出） 110 V 、 36 V 、 20 V （兩組）、 12 V 、 6.3 V ；（具有過流保護報警切斷電源，智能化誤操作記錄功能） |
8 |
可調交流電源輸出 |
組 |
1 |
0 ～ 220V 連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能） |
9 |
直流穩壓電源輸出 |
組 |
1 |
1 、可調同步電樞電源 0 ～ 40V 可調 2 A （ 1 組）； 2 、 +12 V/1.5A 1 組； -12V/1.5 A 1 組； +5 V/1.5A 1 組； |
10 |
電樞電壓輸出電源 |
組 |
1 |
0 ～ 220/2A ；具有過流保護報警切斷電源，智能化誤操作記錄功能）； |
11 |
勵磁電源輸出 |
組 |
1 |
220 V/0.5 A （具有過流保護報警切斷電源，智能化誤操作記錄功能）。 |
12 |
整流二極管 |
只 |
4 |
2N5408 |
13 |
多媒體智能型實驗管理器 |
套 |
1 |
故障自動設置、故障排除考核、參數設定、遠程起動、到時切斷電源、自動評分等功能。含通訊電纜。 |
14 |
誤操作記錄裝置 |
套 |
1 |
自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數 , 為學生實訓技能的考核提供一個統一的標準。 |
15 |
安全保護 |
組 |
1 |
漏電保護動作電流≤ 30 mA 、緊急停電保護按鈕開關、各組電源具有過流切斷各自電源保護，單片機自動控制工作電流限流功能。 |
16 |
交流電源輸出插孔 |
組 |
1 |
380V 電源：插座式一組、接插式一組（三相五線） 220V 電源：三插式一組、接插式一組 |
表三、維修電工電氣控制實訓考核掛箱配置說明表
序號 |
名稱 |
單位 |
數量 |
備注 |
1 |
DW-05 電工技能實訓組件（五） |
提供兩組 90 Ω× 2/1.3A 磁盤電阻；一組 900 Ω× 2/0.41A 磁盤電阻。 |
||
2 |
DW-06 維修電工實訓組件（一） |
套 |
1 |
提供電容器 2 只、交流電磁閥 1 只、交流接觸器 1 只、熱繼電器 3 只 |
3 |
DW-07 維修電工實訓組件（二） |
個 |
1 |
提供空氣開關 1 只、 3P 熔斷器 2 只、交流接觸器 3 只。 |
4 |
DW-08 維修電工實訓組件（三） |
個 |
1 |
提供通電延時時間繼電器 2 只、斷電延時時間繼電器 1 只、行程開關 4 只、各種顏色的按鈕 6 只 |
5 |
DW-09 維修電工實訓組件（四） |
個 |
1 |
提供交流接觸器 4 只 |
6 |
SB-006CA6140 型車床電路智能化實訓考核掛箱 |
個 |
1 |
自動設故，讓學生排除，讓學生掌握 CA6140 型車床的電氣工作原理以及其排故的技能。 |
7 |
JG-008 X62W 型銑床電路智能化實訓考核掛箱 |
個 |
1 |
自動設故，讓學生排除，讓學生掌握 X62W 型銑床的電氣工作原理以及其排故的技能。 |
8 |
JG-010 答題器掛箱 |
個 |
1 |
與智能化實訓考核掛箱匹配 |
表四、維修電工 PLC 實訓考核掛箱實訓單元配置說明表
序號 |
編號 |
控制對象實訓模塊 |
實訓教學目標 |
1 |
SX1 |
搶答器 / 音樂噴泉 |
通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
2 |
SX2 |
裝配流水線 / 十字路口交通燈 |
通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
3 |
SX3 |
自動供水 / 天塔之光 |
通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
4 |
SX4 |
自動送料裝車 / 四節傳送帶 |
通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
5 |
SX5 |
多種液體混合裝置 |
通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
6 |
SX6 |
自動售貨機 |
通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
7 |
SX7 |
自控軋鋼機 / 郵件分揀機 |
通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
8 |
SX8 |
機械手控制 / 自控成型機 |
通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
9 |
SX9 |
加工中心 |
通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
10 |
SX10 |
四層電梯 |
通過對一個完整的四層電梯模型的綜合控制，初步掌握 PLC 控制系統的分析、 I/O 分配、設計 I/O 接線圖、接線、編程、調試等工作過程的綜合知識。 |
。
