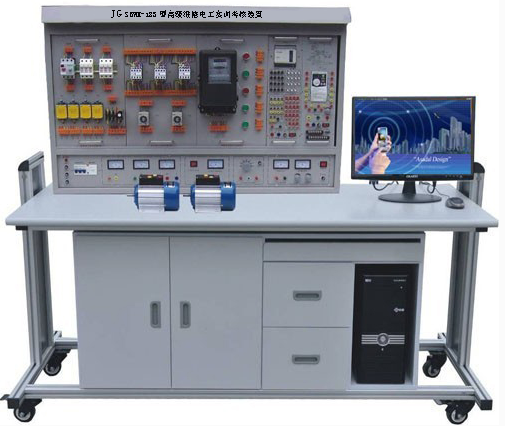

JG SBWX-183型 高級維修電工實訓考核裝置通用型

一、概述

高級維修電工實訓考核裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、 PLC 綜合訓練、變頻調速、觸電急救、安全消防等，符合中、高級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

三、技術性能

1.輸入電壓：三相四線制 380V ± 10% 50Hz

2.工作環境：環境溫度范圍為 -5 ～＋ 40 ℃

3.裝置容量：＜ 1KVA

4.安全保護：漏電動作電流≤ 30mA 過流保護、熔斷器保護

5.外形尺寸： 1600mm × 700mm × 1450mm

三、實訓裝置的基本配置及功能

本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：

1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。

2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只 450V 電壓表指示輸出線電壓。

3、低壓交流電源：輸出 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 低壓交流電源。

4、提供～ 220V 插座 2 只，為外部設備提供工作電源。

5、直流穩壓穩流電源：電壓 0-30V 連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流 2A ，具有預設式限流保護功能。

6、固定低壓直流電源： +5V 、± 12V 有過載保護

7、恒流源： 4mA-20mA 連續可調一路

（二）實訓掛箱及器材配備

1、 JGSB-61 維修電工掛箱（一）

2、 JGSB-62 維修電工掛箱（二）

3、 JGSB-63 維修電工掛箱（三）

4、JG SB-64 維修電工掛箱（四）

5、 JGSB-65 維修電工掛箱（五）

6、 DW-PLC 可編程控制器實訓組件：提供三菱 FX1N-24mR-001 型主機及配套轉換接口， SC-09 編程電纜。

7、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

8、 PLC 仿真實訓軟件一套：

（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態

（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查

（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能

（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查

9、變頻器實訓掛箱 : 配置三菱 FR-S520 變頻器，帶有 RS485 通訊接口及 BOP 操作面板。

10、單片機實訓掛箱 : 配備 51/96/8088/8086 等 CPU 單片機、微機全部軟硬件。

11、九孔萬能實中板 2 塊

12、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。

13、電機導軌及光碼盤測速系統

含光碼盤測速系統（配有進口光電編碼器）一套、不銹鋼導軌一幅。

14、三相鼠籠異步電動機 120W Y 接法 220V 1 臺

15、三相鼠籠異步電動機 180W Y/ △ 380V 1 臺

16、安全配備滅火器 1 臺

（三）實訓桌 : 鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。

四、實驗項目

（一）電拖部分

1.三相電機直接啟動控制

2.三相電機點動控制

3.三相電機自鎖運行控制

4.帶電流表的點動與連續運行控制

5.帶電能表的兩地控制

6.單向運行反接制動控制

7.時間繼電器控制電動機 Y/ △降壓起動控制

8.工作臺自動往返行程開關控制

（二） PLC 綜合實訓

1.PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.PLC仿真實訓

3.PLC控制臺三相異步電動機正反轉控制

4.PLC控制臺三相異步電動機 Y/ △啟動控制

5.PLC控制臺三相異步電動機降壓啟動控制

6.PLC控制臺三相異步電動機能耗制動控制

7.PLC控制臺三相異步電動機自鎖運行控制

（三）基于變頻器的電機拖動與控制實訓

1．變頻器功能參數設置與操作

2．變頻器報警與保護功能

3．多段速度選擇變頻調速

4．外部端子點動控制

5．控制電機正反轉運動控制

6．控制電機運行時間操作

7．瞬間停電變頻器參數設定

8．外部電壓變頻調速

9．三相異步電動機的變頻開環調速

（四） PLC 、變頻器的電機的拖動控制實訓

1. 基于 PLC 通信方式的多段速選擇變頻調速

2. 基于 PLC 通信方式的變頻器開環調速

3. 基于 PLC 通信方式的變頻器閉環調速

（五）單片機技能實訓

A、 MCS-51 單片機實訓

軟件部分

1. 清零程序

2. 拆字程序

3. 拼字程序

4. 數據區傳送子程序

5. 數據排序?qū)嶒?

6. 查找相同數個數

7. 無符號雙字節快速乘法子程序

8. 多分支程序

9. 脈沖計數（定時 / 計數實驗）

10. 電腦時鐘（定時器、中斷器綜合實驗）

11. 二進制轉換到 BCD

12. 二進制轉換到 ASCII

13. 八段數碼管顯示

14. 鍵盤掃描顯示實驗

硬件部分

1. P1口亮燈實驗

2. P1口轉彎燈實驗

3. P3.3輸入， P1 口輸出

4. 工業順序控制（中斷控制）

5. 8255 A.B.C輸出方波

6. 8255 PA口控制 PB 口

7. 8255控制交通燈

8. 簡單 I/O 口擴展實驗

9. A/D轉換實驗

10. D/A輸出方波

11. 電子音響

12. 繼電器控制

13. 步進電機實驗

14. 8253方波

15. 串并轉換實驗

16. 外部存儲器擴展實驗

17. MCS-51串行口應用實驗㈠ -- 雙機通信

18. MCS-51串行口應用實驗㈡ -- 與 PC 機通信

19. 溫度閉環控制

20. 小直流電機調速實驗

21. 外部中斷（急救車與交通燈）

B、 8088/8086 系列微機實訓

軟件部分

1．清零程序

2．拆字程序

3．拼字程序

4．數據區移動

5．數據排序?qū)嶒?

6．找 " 零 " 個數

7． 32 位二進制乘法

8．多分支程序

9．顯示子程序

10．鍵盤掃描顯示實驗

11．二進制轉換到 BCD

12．二進制轉換到 ASCII

硬件部分

1． 8255 并行口實驗㈠： A.B.C 口輸出方波

2． 8255 并行口實驗㈡： PA 口控制 PB 口

3． 8255 并行口實驗㈢：控制交通燈

4．簡單 I/O 口擴展

5． A/D 轉換實驗

6． D/A 轉換實驗㈠：輸出方波

7． D/A 轉換實驗㈠：輸出鋸齒波

8． 8259 中斷控制器實驗

9．定時／計數器： 8253 方波

10．繼電器控制

11． 8251 串行通信實驗㈠：自發自收

12． 8251 串行通信實驗㈡：與 PC 通信

13．步進電機控制

14．小直流電機調速實驗

15．溫度閉環控制

16．音頻驅動實驗

C、 MCS-96 單片機實訓

軟件部分

1．清零程序

2．拆字程序

3．拼字程序

4．數據區傳送子程序

5．數據排序?qū)嶒?

6．查找相同數個數

7．無符號雙字節快速乘法子程序

8．多分支程序

9．定時器 1 實驗 -- 定時中斷

10．定時器 T1 和 T2 同時產生中斷

11． 80C196 外部中斷實驗

12． 80C196 軟件方法產生中斷

13．利用 HSI 測脈沖寬度

14．利用 HSI 測量單脈沖寬度

15．利用 HSO 產生單脈沖

16．利用 HSO 產生連續脈沖

17．軟件定時器

18． 80C196 A/D 轉換實驗

19．利用 80C196 的 PWM 產生各種波形

20．二進制轉換到 BCD 進制轉換到 ASCII

硬件部分

1． P1 口亮燈實驗

2． P1 口轉彎燈實驗

3． P2.6 輸入， P1 口輸出

4．工業順序控制

5． 8255 A.B.C 輸出方波

6． 8255 PA 口控制 PB 口

7． 8255 控制交通燈

8．簡單 I/O 口擴展實驗

9． A/D 轉換實驗

10． D/A 輸出方波 11 ．繼電器控制

12． 8253 方波

13． 80C196 串行口實驗

14． LED 七段數碼管顯示實驗

15．鍵盤顯示綜合實驗

16．音頻驅動實驗

17．步進電機實驗

18．直流電機實驗

19．外部中斷（急救車與交通燈）

（六）室內照明配電

1.插座和一個開關控制一盞燈

2.日光燈線路的接線

3.聲控開關控制白熾燈電路的接法

4.單相電度表直接接線電路

5.配電板的安裝

6.兩地控制一盞燈的接法

（七）電子技術綜合訓練

1.單相橋式整流電路

2.串聯可調穩壓電源電路

3.晶閘管測試電路

4.晶閘管可控整流 5. 電子門鈴電路

6.電子報警器電路

7.光控燈路燈自動開關電路

8.電子催眠器電路

（八）安全急救演示

（九）消防技能的認識與掌握（教師演示）



。
