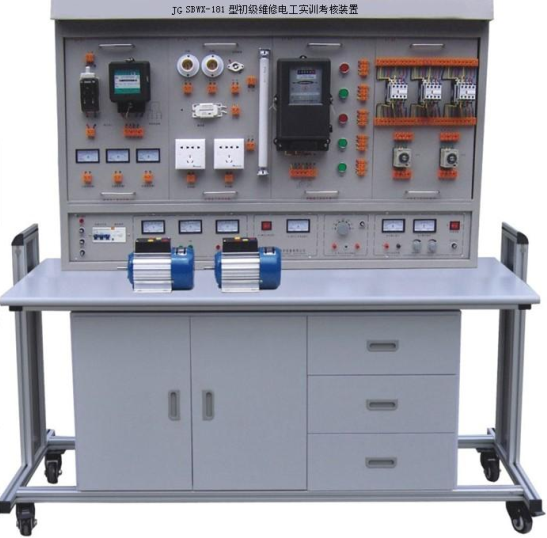

JGSBWX-181 型初級維修電工實訓考核裝置 通用型

一、基礎型維修電工實訓設備概述

初級維修電工實訓考核裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、觸電急救、安全消防等，符合初級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

二、初級維修電工實訓考核設備技術性能

1. 輸入電壓：三相四線制 380V±10% 50Hz

2. 工作環境：環境溫度范圍為 -5 ～＋ 40℃

3. 裝置容量：＜ 1KVA

4. 安全保護：漏電動作電流 ≤30mA 過流保護、熔斷器保護

5. 外形尺寸： 1600mm×700mm×1450mm

三、初級維修電工實訓考核設備的基本配置及功能

本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：

1 、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。

2 、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只 450V 電壓表指示輸出線電壓。

3 、低壓交流電源：輸出 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 低壓交流電源。

4 、提供～ 220V 插座 2 只，為外部設備提供工作電源。

5 、直流穩壓穩流電源：電壓 0-30V 連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流 2A ，具有預設式限流保護功能。

（二）實訓掛箱及器材配備

1 、JG SB-61 維修電工掛箱（一）

2 、 JGSB-62 維修電工掛箱（二）

3 、 JGSB-63 維修電工掛箱（三）

4 、JG SB-64 維修電工掛箱（四）

5 、 JGSB-65 維修電工掛箱（五）

6 、九孔萬能實訓板 2 塊

7 、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。

8 、三相鼠籠異步電動機 180W Y/△ 1 臺

9 、安全配備滅火器 全室 1 臺

（三）初級維修電工實訓考核裝置實訓桌

鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。

四、初級維修電工實訓考核裝置實驗項目

（一）電拖部分

1. 三相電機直接啟動控制

2. 三相電機點動控制

3. 三相電機自鎖運行控制

4. 帶電流表的點動與連續運行控制

5. 帶電能表的兩地控制

6. 單向運行反接制動控制

7. 時間繼電器控制電動機 Y/△ 降壓起動控制

8. 工作臺自動往返行程開關控制

（二）室內照明配電

1. 插座和一個開關控制一盞燈

2. 日光燈線路的接線

3. 聲控開關控制白熾燈電路的接法

4. 單相電度表直接接線電路

5. 配電板的安裝

6. 兩地控制一盞燈的接法

（三）電子技術綜合訓練

1. 單相橋式整流電路

2. 串聯可調穩壓電源電路

3. 延時照明開關控制線路

4. 半導體收音機的組裝與調試

（四）安全急救演示

（五）消防技能的認識與掌握（教師演示）



。
