JGYQG-P-40K工程液壓氣動PLC綜合控制實驗臺

一、概述
鋁槽式鐵桌工程液壓氣動PLC綜合控制實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司產品YY-18透明液壓傳動演示系統的基礎上，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。實驗時，可以讓學生直觀、感性地進行對比并了解電、液各自具有的特點、特色、及優缺點等。培養學生的動手能力、設計能力、綜合運用能力以及創新能力。
液壓實驗元件主要采用北京華德液壓、天津天二液壓產品。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。

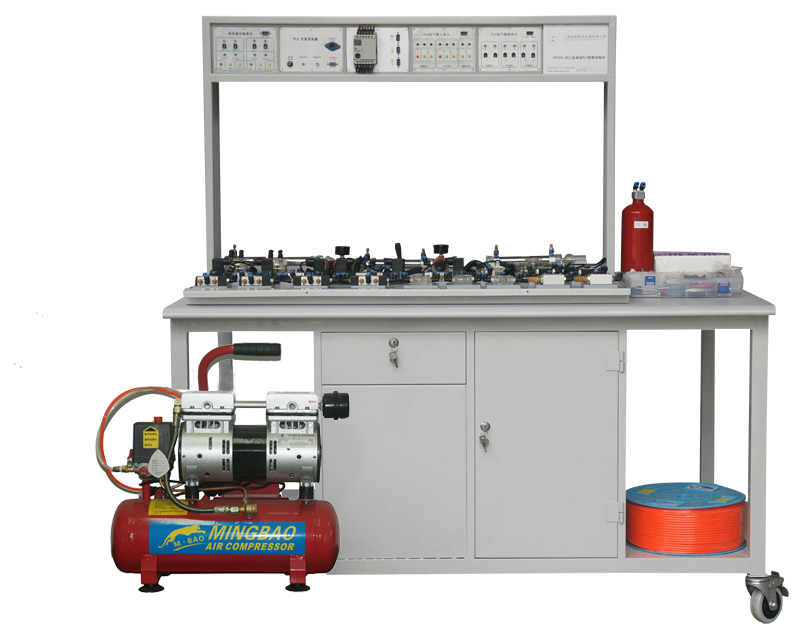

A面：氣動PLC控制面

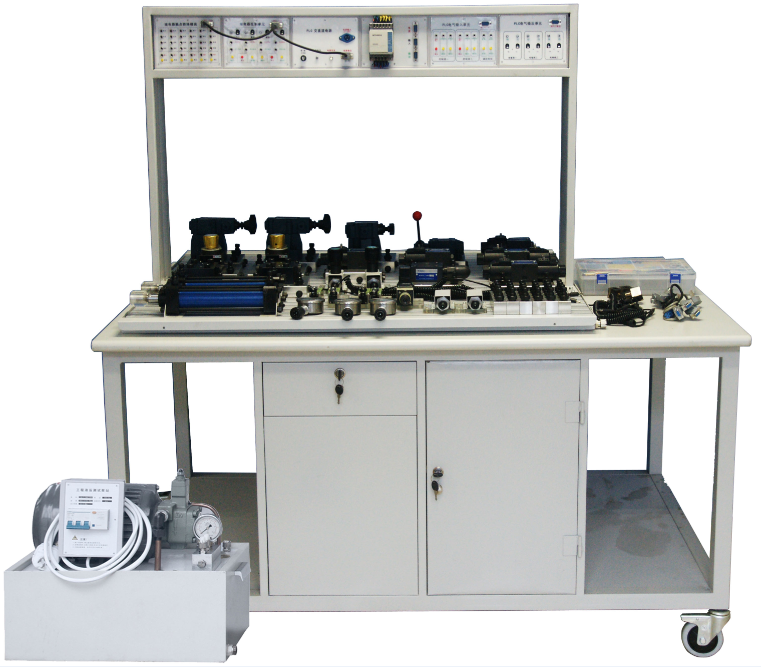

B面：液壓PLC控制面

（配置有鐵質推車）
二、特點
1、本實驗臺采用了鋼質噴塑實驗桌、高耐磨的桌面板。整個實驗臺結構合理，造型美觀。
2、本實驗臺采用了標準工業液壓元件，各液壓元件采用北京華德、天津天二、科宇達等工業液壓知名品牌產品。通過鋁合金元件過渡底板進行水平安裝，使用安全可靠，貼近工業化。
3、采用了實驗專用“T”型鋁合金槽板，及“T”型專用螺母安裝固定，液壓元件可在鋁合金槽板中隨意定位安裝，特別適宜于工業液壓元件的液壓回路的裝拆實驗。在“T”型鋁合金槽板下方配有油槽，如學生在實驗過程中有油液溢出將直接流到油槽不會污染實驗臺，保證實驗過程的清潔干凈。
4、適應性強：能滿足各類院校相應課程的實驗教學，實驗的深度與廣度可根據教學的進程作靈活調整、有機地結合，可根據院校不同實驗所需添加液壓元器件增強實驗臺功能，對于新增工業液壓元件，本實驗臺均可兼容。
5、直觀性強：本實驗臺采用高壓尼龍管，與通用工業高壓油膠管相比，本公司的高壓尼龍管采用白色半透明狀，這樣系統工作原理清晰，易于學生在實驗時觀察油液的流動方向，更好的掌握實驗所學知道。并且高壓油膠管有標準長度，不能按所需長度截取連接，油膠管管徑較粗彎曲半徑大。而高壓尼龍管管徑較小易于彎曲，且長度可自由控制。
6、良好的密封性能：采用本公司自行研發設計的開閉式快速接頭，該接頭仿通用接頭標準設計生產，采用螺紋連接夾緊油管。與通用接頭相比具有結構美觀，操作簡單，夾緊力大，連接性能好，密封性能好，同時能承受較大壓力，不漏油，工作穩定。如使用方在實驗設備中增加其他液壓元器件均可使用。適用于學生做性能，原理結構實驗。
7、優良的供油系統：采用專用工業液壓實驗泵站，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。并且配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。泵站配有多路壓力油輸出及回油，可同時對多路液壓回路進行供油回油。并采用閉鎖式快速接頭，以利于快速接通或封閉油路。
8、元件固定板表面采用印刷，與元器件一一對應，便于學生了解實驗臺所有的元器件，并能迅速找到所需的元器件。
9、元器件的鋁合金過渡底板采用了打標技術，直接在鋁合金表面雕刻出元器件名字及表示油口的字母，使學生能更快更好的組裝實驗回路。利用此套實驗設備可獨立地進行液壓控制相應的基本回路及其應用實驗，同時，也可綜合地進行相互配合的實驗：如實現電-液控制。本實驗臺安全性高、實用性強。一張實驗桌可供多位學生進行液壓綜合實驗，優化共享資源，提高產品的性能價格比。操作面積大，操作方便，美觀大方，堅固耐用。

三、技術參數
1、實驗桌尺寸：1500*1000*820（mm）
2、實驗支架尺寸：1100*910*740（mm）
3、外接電源：220V
4、氣泵：電源AC220V，50Hz，電機功率550W
5、油泵：電源AC380V，50Hz，電機功率1.5KW
6、直流電源單元：輸入電壓：AC 24V 50Hz
輸 出：DC 24V/2.5A
AC 220V
7、PLC可編程序控制器：三菱FX1s-14MR，8輸入，6輸出（繼電器輸出方式）
8、演示實驗油路液流要求壓力僅需0.2-6Mpa(油泵最高壓力：Pmax＝7Mpa)
四、主要組成部分

1、三相工業泵站
電 源：AC 380V*3相 50Hz
電機功率：1.5KW
額定轉速：1420rmp
液壓泵型號：VP-12/FA3
油泵輸出最高壓力：0 - 7 MPa
油箱容積：25L
液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

2、空氣壓縮機
電 源：AC 220V 50HZ
電機功率：550w
轉速：1440r/min
氣罐容量：110L/min
氣罐壓力：0.75Mpa
氣罐重量：16Kg

3、電氣控制器件

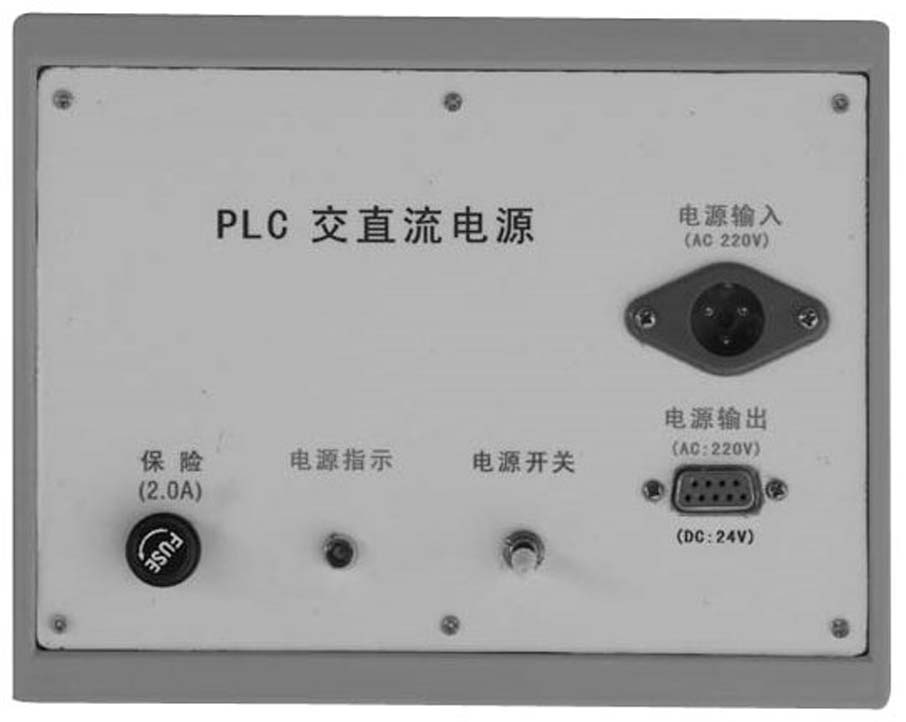

（1）直流電源電源
輸入電壓：AC 24V 50Hz
輸 出：DC 24V/2.5A
AC 220V

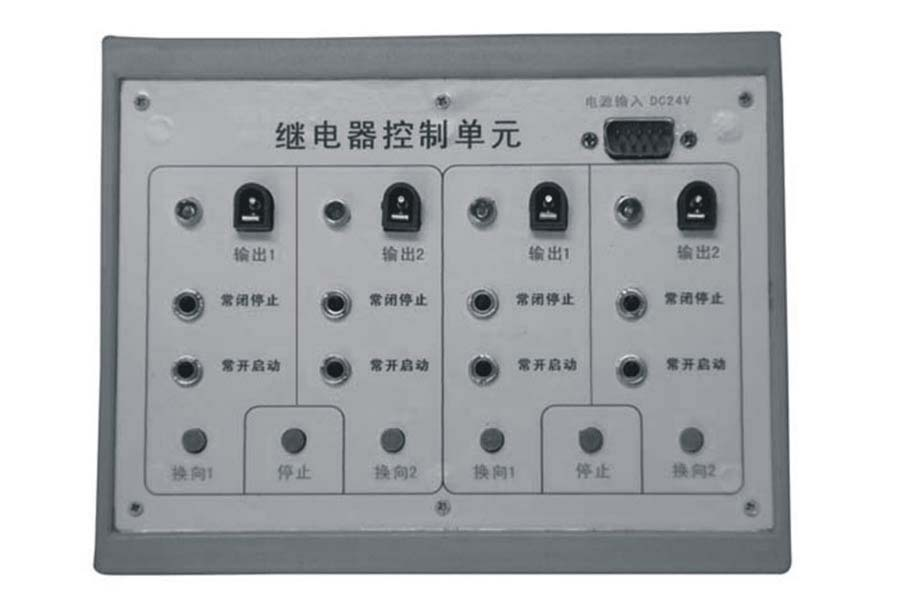

（2）繼電器控制單元
繼電器控制單元具有兩組功能相同、且獨立的控制信號分別控制相
應的電磁閥組。每組控制電路具有換向1、換向2、停止按鈕；左右常開
氣動輸入信號插孔、左右常閉停止輸入信號插孔；分別控制相應的電磁閥組輸出1、輸出2。
繼電器單元，在使用時，只需將直流電源接入，輸入、輸出接到相
應的位置上，即可進行控制操作（要確保線路連接正確）。 并附加一塊繼電器觸點轉換模塊，可以對觸點開關信號進行轉換機擴展。

（3）繼電器觸點轉換模塊
繼電器觸點轉換模塊具有六組功能相同且獨立的繼電器觸點轉換控制電路。
利用每組的測試按鈕作為主令按鈕，同時為繼電器控制模塊提供兩個常開啟動信號、兩個常閉信號。利用每組的輸入插孔，對接入的觸點開關信號進行轉換及擴展。并可以輸入三線傳感器信號（正電源、負電源、信號）。

（4）PLC控制模塊
PLC控制模塊主要包括PLC中心控制模塊、PLC電氣輸入模塊、PLC電氣輸出模塊。
我公司采用日本三菱FX1s-14MR型可編程控制器，并設計了PLC通用控制程序。它具有三組功能電路。PLC電氣輸入單元的控制分為三個獨立的控制部分：控制組一、控制組二和擴展控制。對應的分別控制輸出：電磁閥組一、電磁閥組二和電磁閥組三。PLC電氣輸出單元由二部分組成，由直流電壓?jiǎn)卧―C 24V）供給電源。使用時通過連接線將各部分連接起來

五、基本配置(詳見清單)

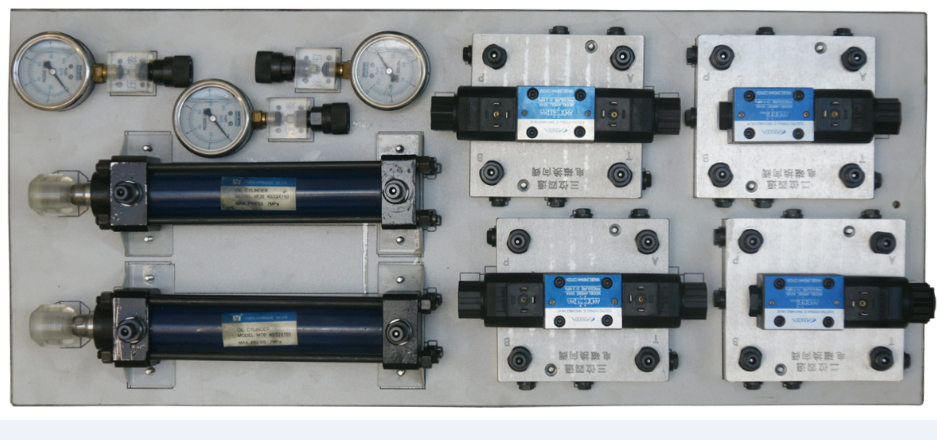

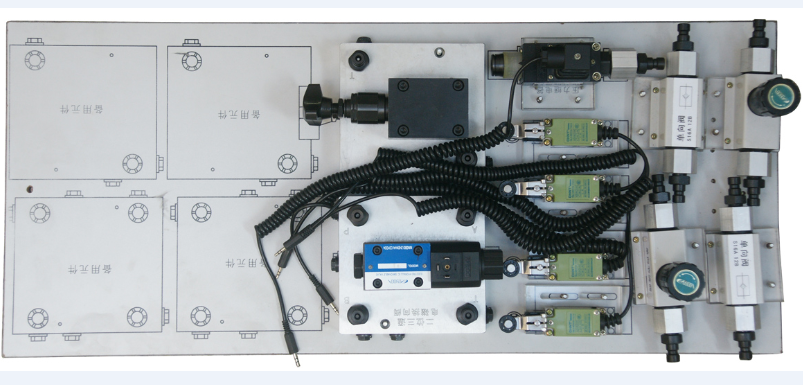

為了便于實驗器材的管理。本產品配有三塊元件固定配置板。每塊元件固定配置板上設計有元件位置輪廓及元件名稱。運輸時用螺帽將各元件鎖緊，平時螺絲作為元件定位銷防止平面移動。
（一）液壓元器件配備：
壓力表，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，二位四通電磁換向閥，二位三通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“Y”型三位四通電磁換向閥，壓力繼電器等。

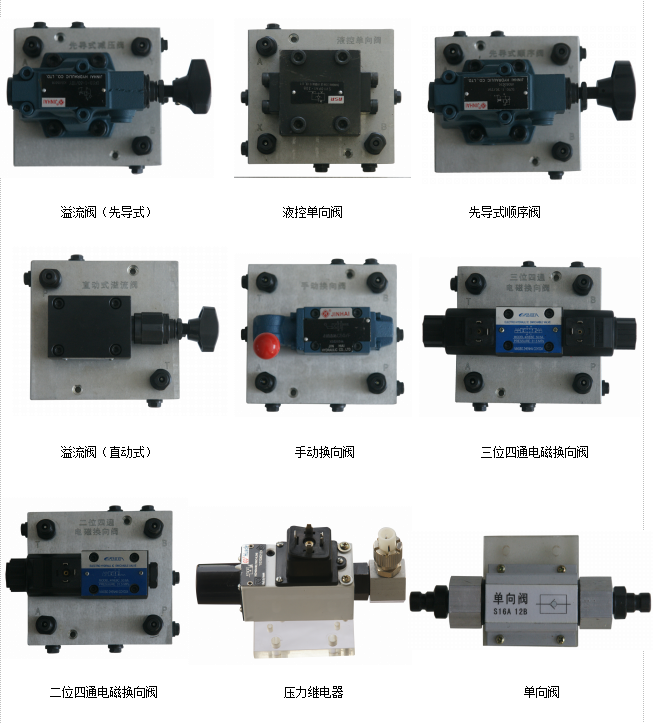

溢流閥（先導式） 液控單向閥 先導式順序閥
溢流閥（直動式） 手動換向閥 三位四通電磁換向閥
二位四通電磁換向閥 壓力繼電器 單向閥

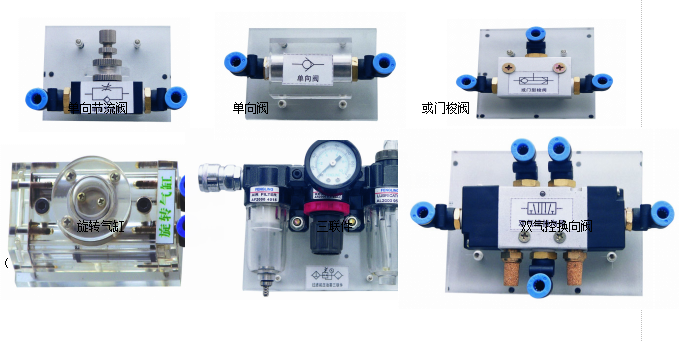

（二）氣動元器件配備：
減壓閥，手動換向閥，電磁換向閥，氣控?fù)Q向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。

（四）附件：
菲力格-300 專業工具配件箱
（五）選配：
電腦及電腦桌選配

六、基本實驗
（1） 液壓實驗
1.用手動換向閥的換向回 2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路 4.二級節流緩沖回路
5.壓力調定回路 6.單級調壓回路
7.二級壓力回路（雙向調壓回路） 8.用減壓閥的減壓回路
9.順序閥的平衡回路 10.進油節流調速回路
11.回油節流調速回路 12.用節流閥的旁路節流調速回路
13.用調速閥的旁路節流調速回路 14.變量泵容積調速回路
15.流量閥短接的速速換接回路 16.變量泵和調速閥的容積節流復合調速回路
17.調速閥串聯的速度換接回路 18.調速閥并聯的速度換接回路
19.用壓力繼電器的順序動作回路 20.用行程開關的順序動作回路
21. 并聯調速閥的同步回路

（2）氣動實驗
1.單作用氣缸的換向回路 2.雙作用氣缸的換向回路
3.單作用氣缸的速度控制回路 4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路 6.速度換接回路（Y0）
7.緩沖回路（Y1） 8.二次壓力控制回路
9.高低壓轉換回路 10.計數回路
11.延時回路 12.過載保護回路
13.互鎖回路 14.單缸單往復控制回路
15.單缸連續往復動作回路 16.直線缸、旋轉缸順序動作回路
17.雙（多）缸順序動作回路（Y2） 18.雙缸同步動作回路
19.四缸聯動回路（Y3） 20.卸荷回路
21.或門型梭閥的應用回路 22.快速排氣閥的應用回路

七、實驗案例（開閉式快速接頭-高壓油管）

變量泵的調速閥的復合調速回路

調速閥并聯的速度換接回路
JGYQG-P-40K配置清單（液壓部分）

分類	項 目	規 格 型 號	配置數量
	三相工業泵站（定量泵或變量泵）		1臺
實 驗 臺	雙面鋼質實驗桌	本公司設計制造	1張
	YYG型雙面實驗支架		1臺
	YYG型元件固定配置板		3塊
	元件配置板支架車（帶輪）		1臺
	高壓油膠管支架（配在元件固定配置板支架車上）		1套

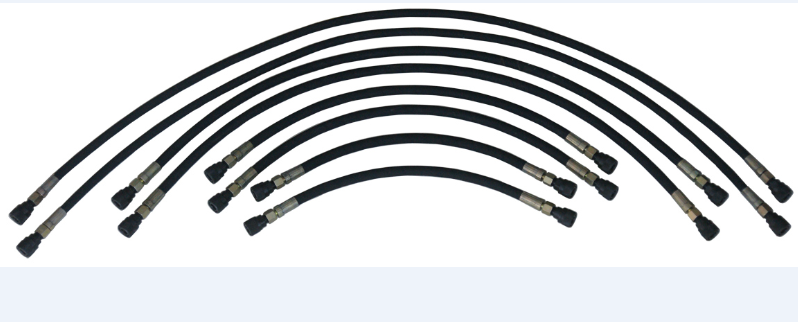

	高壓油膠管(不含接頭長度：520mm + M16×1.5開閉式快速母接頭2只)		6條
	高壓油膠管(不含接頭長度：720mm + M16×1.5開閉式快速母接頭2只)		6條
	高壓油膠管(不含接頭長度：1120mm + M16×1.5開閉式快速母接頭2只)		4條
	高壓油膠管(不含接頭長度：1500mm + M16×1.5開閉式快速母接頭2只)		2條
液   壓   組   合   元   件	雙作用油缸（帶行程撞塊）	Φ40/22-150LB	2只
	節流閥（直動式）	DV12-1-10/2	2只
	單向閥	S10A	2只
	液控單向閥	SV10PA1-30	2只
	溢流閥（直動式）	DBDH6P/10MPa	1只
	先導式溢流閥	DB10-1-30/100	1只
	先導式單向順序閥	DZ10-1-30B/210Y	1只
	單向調速閥	2FRM5-30/15Q	2只
	先導式單向減壓閥	DR10-1-30B/100Y	1只
	二位三通電磁換向閥	3WE6A61/CG24	1只
	二位四通電磁換向閥	4WE6C-61/CG24	2只
	三位四通電磁換向閥（O）	4WE6E61B/ CG24N9Z5L 5L	1只
	三位四通電磁換向閥（Y）	4WE6J61B/EG24	1只
	二位四通手動換向閥	4WMM6C50F	1只
	壓力繼電器	HED40A10/10MPa	1只
	耐震壓力表（10MPa）		3只
	行程開關（常開）		4只
	四通		6只
附   件	紙巾		2包
	油盤（慮油網）		1個
	工業專用液壓油		20Kg
電 器 控 制	直流電源單元		1個
	繼電器控制單元		1個
	繼電器觸點轉換模塊		1個
	PLC編程控制單元（標配：三菱FX1s-14MR）	可根據用戶要求配置	1個
	PLC輸入單元		1個
	PLC輸出單元		1個
	編程通訊電纜（標配：三菱SC-09）	可根據用戶要求配置	1根
	220V電源線		1條
	電器單元電源連接電纜		1條
	繼電器觸點轉換連接線		6根
	電磁閥通用連接線		3根
	壓力繼電器插頭線		1根
資 料	液壓實驗指導書	本公司設計制造	1冊
	PLC編程軟件及應用程序光盤		1碟
工 具 配 件 盒	專用工具配件箱 300×200×62	菲力格-300	1只
	螺絲刀6×100(一字、十字)、螺絲刀3×80(一字、十字)、尼龍管接頭扳手2只、油性記號筆、剪刀、活動扳手150×19、250×30，尖嘴鉗、卷筆刀、內六角扳手M4、M5、M6、M10、M12、鑷子		各1只
	鋁槽T形螺母30只、內六角螺絲M6×15=20枚M6×25=20枚M6×35=20枚、塑料零件盒		1套

JGYQG-P-40K配置清單（氣動部分）

分類	項 目	型 號 規 格	數量	備 注
氣源	空氣壓縮機	MB-550W-9單頭	1只	110L/min 0.75M p a
	氣管	PU 氣管 6×4	1卷	1 00 M
實驗臺	鋼質實驗桌	1500 × 1000 × 820mm	1臺	與液壓共用
	實驗支架（鋁槽式）	1140 × 600 × 920mm	1臺	與液壓共用
	元件固定配置板		1塊
氣 動 組 合 元 件	單作用缸	QGX25×100	1只	帶Φ35撞塊
	雙作用缸	QGX25 × 100	2只	帶Φ26撞塊
	微動行程開關（含連接電纜插頭）	裝在雙作用缸上	4只	安裝孔下移4mm
	旋轉氣缸		1只	透明元件
	單向節流閥	JSC601	7只	裝在各種氣缸體上
	減壓閥（帶壓力表）	AR2000	1只
	氣容		1只
	三聯件	AC2000	1只
	二位五通手動換向閥	4H210-08	1只
	二位二通單電磁換向閥-配連接線	2V025-08、DC24V	1只
	二位三通單電磁換向閥-配連接線	3 V210-08 、 DC24V	1只
	二位五通單電磁換向閥-配連接線	4V210-08 、 DC24V	2只
	二位五通雙電磁換向閥-配連接線	4V220-08 、 DC24V	1只
	三位五通雙電磁換向閥-配連接線	4V230-08 、 DC24V	1只
	二位五通單氣控?fù)Q向閥	4A210-08	2只
	二位五通雙氣控?fù)Q向閥	4A220-08	2只
	順序閥	KPSA-8	1只	透明元件
	按鈕行程閥	MOV-3A	1只	不帶鎖或帶鎖改裝
	或門型梭閥	KS-L8 （標簽位置）	2只	透明元件
	快速排氣閥	KP-L8	2只
	單向閥	KA-L8	2只	透明元件
	單向節流閥	RE-02	2只
	機控行程閥(其一改垂直方向，A口朝上)	MOV-2	2只	配件盒內1只
	氣壓自動開關	0.5-1.0MPa	1只	壓差調節0.2-0.4MPa
	雙齒輪齒條同步機構		1付	實驗附件
電 器 控 制	PLC直流電源單元	AC:220V/DC:24V	1只	裝在臺上
	PLC 編程器控制單元	可根據用戶要求配置	1只	裝在臺上
	PLC 電器輸入單元		1只	裝在臺上
	PLC 電器輸出單元	DC24V	1只	裝在臺上
	繼電器控制輸出單元	DC24V	1只	裝在臺上
	單元電器連接電纜		4條	其中電源連接2條
	220V電源線		1條
	墻壁插座	二位250V、10A	2只	裝在臺上
	PLC編程通訊電纜	可根據用戶要求配置	1條	標配:三菱SC-11
資料	實驗指導書		1冊
	編程軟件光盤	編程軟件及程序	1碟
工 具 配 件 盒	專用工具配件盒	300 × 200 × 62 mm	1個	菲力格F-300
	螺絲刀6 × 100(一字、十字),3 × 80 (一字、十字)、氣管助拔器、活動扳手150 × 19、內六角扳手M4、M5 、M6、尖嘴鉗、剪刀、生料帶		各1只
	內六角螺絲M6×15=20只 M6×25=20只、鋁槽T形螺母 30只、皮管定位壓板4只、 ? 6- T 型三通及L形支架6只、 ? 6- T 型五通及L形支架4只、氣孔塞25只、保險絲2.5A 5只、 Y 型減徑三通 ?8 -2 ×?6 1只（氣泵上）、微動行程開關（配件）2只、601- ? 6、602- ? 6彎接頭 各1只		1套
