•JGYEYA6液壓與氣動PLC控制綜合實訓裝置（工業型）

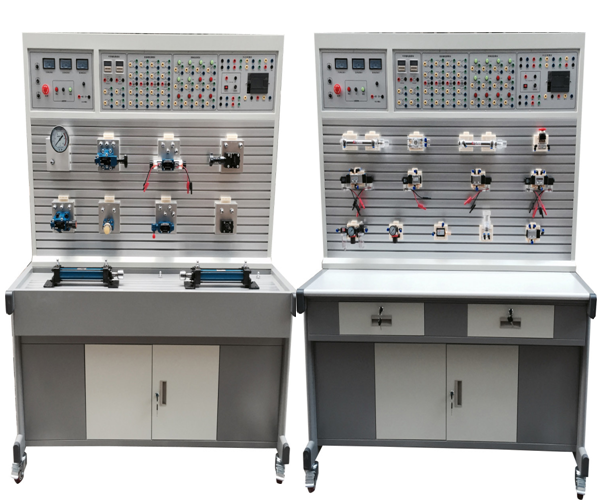

液壓面 ：

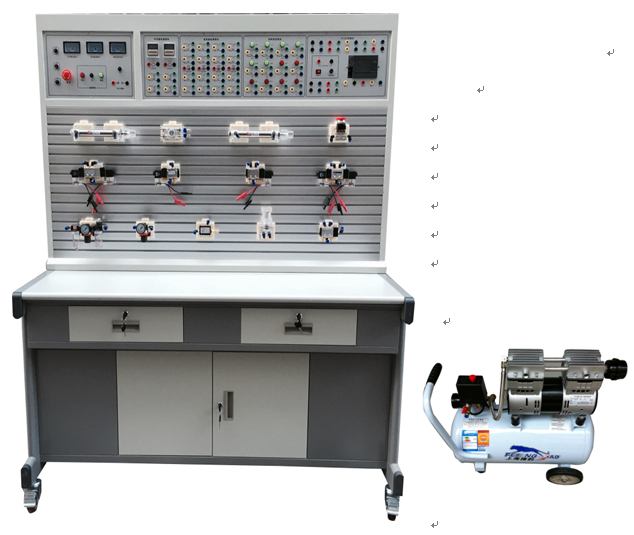

氣動面 ：
一、概述
液壓與氣壓傳動PLC控制綜合實訓裝置采用“二合一”結構，配備兩套實驗設備，一套為氣動與PLC實訓平臺，另一套為液壓傳動與PLC實訓平臺，且各自配有獨立的PLC電氣控制設備。
? 同一套裝置既可以分別獨立進行液壓控制、氣動控制的相應基本同路及其應用實驗，又可以進行PLC編程及應用控制實驗，適用于“液壓傳動與控制”、“液壓與氣壓傳動”、“氣動技術”等相關課程的教學實訓。
二、實訓裝置功能
1、實訓裝置由實訓臺、實訓桌、電源模塊、PLC電氣控制模塊、繼電器控制
模塊、控制按鈕模塊、時間繼電器模塊、液壓泵站、液壓元件、氣泵、氣動元件等組成。
2、實訓臺：雙面鋁材結構平臺，主要用于安裝液壓氣動相關元件，型材表面有標準的兩道固定槽，最上面層主要以電氣控制位置。
3、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，帶有集中收集實訓遺油設計，實訓桌下方設有元器件儲存柜，用于存放元器件。
三、技術參數
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<3kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1520mm×1050mm×1750mm
7、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油溫液面計、清
潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。
8、無油靜音空氣壓縮機：工作電源：AC220V；電機功率：750W,公稱容量24L,額定輸出氣壓0.8Mpa。
9、電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的交、直流輸入電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站與氣泵是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
10、PLC 主機模塊：三菱FX1S-20MR主機，主機為12點開關量輸入，8點開關量輸出。
11、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊等。
12、通過機械控制，傳統繼電器控制，先進的PLC自動控制及MGGS組態軟件控制、監控技術于一體，靈活實現其功能
13、液氣壓仿真教學軟件：
（1）提供了大量液壓和氣動標準元件的圖庫、工作原理剖視圖和詳細的功能描述，各種回路都逼真地模擬這些元件的工作過程及原理。
（2）并可在回路中設置相關元件的技術參數。能進行液/氣壓知識的學習以及
? 回路的設計、測試和模擬。
（3）可設計并繪制符合工業標準化的回路圖，包括：液/氣壓回路圖、電液
/氣控制電路圖、液/氣電-控制回路。
（4）軟件能夠判別回路設計是否正確，并給出提示。
（5）便于在教學中老師的講解和學生對氣動元件工作原理的理解掌握。提高了
學生的學習興趣，激發學習的主動性。
四、液壓與氣動元器件配置清單
序號 |
型號 / 規格 |
名稱 |
數量 |
單位 |
1 |
|
實訓臺 |
1 |
臺 |
2 |
1520 × 1050 × 1750 （ mm ） |
實訓桌 |
1 |
張 |
3 |
FX1S-20MR |
PLC 主機模塊 |
2 |
塊 |
4 |
380V 、 24V |
電源模塊 |
2 |
塊 |
5 |
|
控制按鈕模塊 |
2 |
塊 |
6 |
|
時間繼電器模塊 |
2 |
塊 |
7 |
|
無油靜音空氣壓縮機 |
1 |
臺 |
8 |
泵站 |
電機 |
1 |
臺 |
9 |
變量葉片泵 |
1 |
臺 |
|
10 |
油溫液面計 |
1 |
只 |
|
11 |
空氣濾清器 |
1 |
只 |
|
12 |
吸油過濾器 |
1 |
只 |
|
13 |
耐震不銹鋼壓力表 |
1 |
只 |
|
14 |
油管托盤架 |
1 |
套 |
|
15 |
油箱 |
1 |
只 |
|
16 |
MOB40-200 |
雙作用油缸 |
2 |
只 |
17 |
2FRM5-31B/15QB |
二通流量閥（調速閥） |
2 |
只 |
18 |
3WE6A61B/CG24N9Z5L |
二位三通電磁換向閥 |
2 |
只 |
19 |
4WE6C61B/CG24N925L |
二位四通電磁換向閥 |
1 |
只 |
20 |
4WMM6C50BF |
二位四通手控換向閥 |
1 |
只 |
21 |
4WE6E61B/CG24N9Z5L |
三位四通電磁換向閥（ O ） |
1 |
只 |
22 |
4WE6J61B/CG24N9Z5L |
三位四通電磁換向閥（ Y ） |
1 |
只 |
23 |
DRVP10-1-10 |
單向節流閥 |
1 |
只 |
24 |
RVP10-10B |
單向閥 |
1 |
只 |
25 |
DB10-1-50B/100U |
先導式溢流閥 |
1 |
只 |
26 |
DBDH6P10B/100 |
直動式溢流閥 |
1 |
只 |
27 |
DZ10-1-30B/100 |
先導式順序閥 |
1 |
只 |
28 |
DR10-4-50B/100Y |
先導式減壓閥 |
1 |
只 |
29 |
SV10PA2-30B |
液控單向閥 |
2 |
只 |
30 |
HED40P15/100Z14L24 |
壓力繼電器 |
2 |
只 |
31 |
|
三通 |
4 |
只 |
32 |
|
四通 |
3 |
只 |
33 |
YN-100ZQ/10MPa |
耐震壓力表 |
1 |
只 |
34 |
|
行程開關 |
4 |
只 |
35 |
膠管 |
M16*1.5/8I-W-0.9M( 裝好快速接頭 ) |
10 |
根 |
36 |
M16*1.5/8I-W-0.7M( 裝好快速接頭 ) |
10 |
根 |
|
37 |
|
電機電源線 |
1 |
根 |
38 |
三菱 |
編程電纜 |
2 |
條 |
39 |
|
實驗導線 |
2 |
包 |
40 |
QGX25 ⅹ 100 |
單作用氣缸 |
2 |
只 |
41 |
QGX25 ⅹ 100 |
雙作用氣缸 |
1 |
只 |
42 |
透明 |
旋轉氣缸 |
1 |
只 |
43 |
AC2000 |
三聯件 |
1 |
只 |
44 |
AR2000 |
減壓閥（帶壓力表） |
1 |
只 |
45 |
H210 — 08 |
手動換向閥 |
2 |
只 |
46 |
3V210-8 （ DC24V ） |
單電磁換向閥（二位三通）常開 |
1 |
只 |
47 |
3V210-8 （ DC24V ） |
單電磁換向閥（二位三通）常閉 |
1 |
只 |
48 |
4V210-8 （ DC24V ） |
單電磁換向閥（二位五通） |
2 |
只 |
49 |
4V220-8 （ DC24V ） |
雙電磁換向閥（二位五通） |
1 |
只 |
50 |
4V2 3 0-8 （ DC24V ） |
雙電磁換向閥（三位五通） |
1 |
只 |
51 |
4A210 — 08 |
單氣換向閥（二位五通） |
2 |
只 |
52 |
4A210 — 08 |
雙氣換向閥（二位五通） |
2 |
只 |
53 |
MOV — 2 |
行程閥（機控） |
1 |
只 |
54 |
MOV — 3 |
行程閥（按鈕） |
1 |
只 |
55 |
MOV — 3A |
行程閥（按鈕帶鎖） |
1 |
只 |
56 |
KV — 08 |
或門型梭閥 |
2 |
只 |
57 |
QE — 02 |
快速排氣閥 |
2 |
只 |
58 |
ASC — 08 |
單向節流閥 |
2 |
只 |
59 |
JSC601 |
單向節流閥（裝在缸體上） |
7 |
只 |
60 |
1/4 |
單向閥 |
2 |
只 |
61 |
|
順序閥 |
1 |
只 |
62 |
|
磁性開關 |
4 |
只 |
63 |
透明 |
氣容 |
1 |
只 |
64 |
PU6 ⅹ 4 |
氣管 |
20 |
米 |
65 |
? 6 |
三通（ T 型三通） |
4 |
只 |
66 |
? 8 — ? 6 |
三通（ Y 型減徑三通） |
1 |
只 |
67 |
? 6 |
四通 |
4 |
只 |
68 |
? 6 |
氣孔塞頭 |
10 |
只 |
69 |
|
液壓與氣動實訓指導書 |
2 |
冊 |
70 |
|
PLC 編程軟件及控制及程序 |
1 |
盤 |
71 |
|
工具 |
1 |
套 |
四、液壓與氣動基本實訓項目
?
? 1、單級調壓回路
? 2、多級調壓回路
? 3、減壓回路
? 4、卸荷回路
?? 5、進油節流調速回路
?? 6、回油節流調速回路
?? 7、旁油節流調速回路
? 8、液壓缸差動連接的快速運動回路
? 9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
? 19、PLC編程軟件學習和使用
? 20、PLC與計算機的通訊，在線調試、監控
? 21、PLC控制的液壓基本回路實訓（優化控制）
六、氣動基本實訓項目
1、單作用氣缸的換向回路?????????????????
2、雙作用氣缸的換向回路????????????????
3、單作用氣缸速度控制回路????????????????
4、雙作用氣缸單向調速回路???????????????
5、雙作用氣缸雙向調速回路???????????????
6、速度換接回路?????????????????????????
7、緩沖回路??????????????????????????????
8、二次壓力控制回路?????????????????????
9、高低壓轉換回路????????????????????????
10、計數回路??????????????????????????
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
? 21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
26、PLC編程軟件學習和使用
