JGYPC-11-T 鋁槽式鐵桌單面單套液壓PLC控制實驗臺
JGYPC-21-T 鋁槽式鐵桌雙面合一液壓PLC控制實驗臺
JGYPC-22-T 鋁槽式鐵桌雙面雙套液壓PLC控制實驗臺
二、概述
鋁槽式鐵桌液壓-PLC控制實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在公司產品YY-18透明液壓傳動演示系統的基礎上，綜合了液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。
三、特點
本實驗設備采用“二合一”的雙面鋁槽結構，即一張實驗桌可供兩組四位學生分別雙面進行液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。該實驗臺采用了鋁合金及高密度板材料。美觀大方，堅固耐用，操作方便。
基本配置為：液壓實驗元件1套；液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）。
本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。同時配有數字式高精度轉速表，實時測量泵電機組的轉速。除了做19個基本液壓回路實驗外，還可以根據需要擴展到60多個液壓實驗。
四、技術參數
1）實驗桌外形尺寸： 1500mm×1000mm×820mm 毛重量：250kg
實驗臺外形尺寸： 1140mm×600mm×920mm 毛重量：54kg
液壓泵站外形尺寸：530mm×320mm×400mm 毛重量：40kg
（2）電源模塊：輸入電壓 AC 220V 50Hz
輸 出 DC 24V/2.5A AC 220V
（220V輸出用于本公司液壓產品中電磁閥的控制）
（3）PLC可編程控制器：日本三菱FX1s-14MR（繼電器輸出方式），可以根據用戶的需求更換PLC類型。
（4）液壓泵站（配數字轉速表）：
工作電源：AC：220V 50Hz
直流電機功率：750W 額定轉速：0-1500rmp
油泵型號：CB-B10
最高輸出壓力：2.5MPa（演示實驗工作壓力<=0.5 MPa）
油箱容積：25L
安全限速范圍：1000-1500轉/分
安全壓力設定范圍：0.3 - 2.5 MPa
液壓泵工作時離液壓臺1.5m遠處噪聲≤58db
五、主要元件
一.液壓元件配備
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。

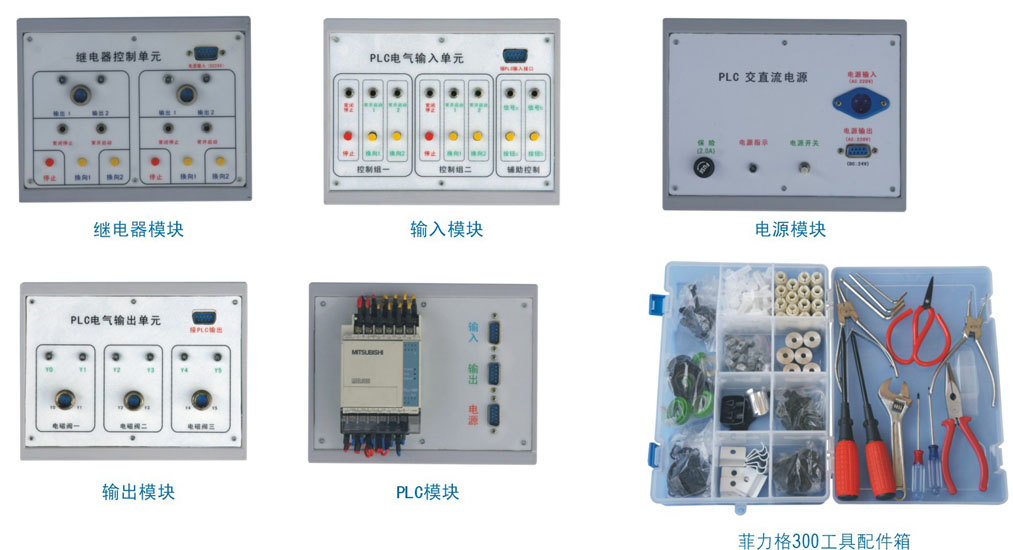

二.電氣模塊：
1.直流24V（2A）電源單元
2.PLC可編程序控制器
3.PLC電氣控制輸入單元
4.PLC電氣控制輸出單元
5.繼電器控制單元
三.附件
1.菲力格-300專業工具配件箱
六、基本實驗回路
1、 用手動換向閥的換向回路 10、回油節流調速回路
2 、M型、O型機能換向閥的閉鎖回路 11、調速齒輪泵容積調速回路
3、用液控單向閥的閉鎖回路 12、調速齒輪泵和調速閥的容積節流復合調速回路
4、壓力調定回路 13、流量閥短接的速度換接回路
5、二級壓力回路（雙向調壓回路） 14、調速閥串聯的速度換接回路
6、用減壓閥的減壓回路 15、調速閥并聯的速度換接回路
7、用增壓閥的增壓回路 16、用壓力繼電器的順序動作回路
8、用換向閥的卸載回路 17、用行程開關的順序動作回路
9、進油節流調速回路 18、用順序閥的順序動作回路
19、用行程換向閥的順序動作回路
JGYPC-11/21/22-T鋁槽式實驗臺配置清單
分類 |
項 目 |
型 號 規 格 |
JG YPC-11-T |
JG YPC-22-T |
JG YPC-21-T |
備 注 |
泵 站 |
專用實驗泵站：配直流電機及專用直流電源、油箱數字轉速表及傳感器齒輪油泵 |
本公司設計制造
|
1臺 |
1臺 |
1臺 |
配溢流閥、壓力表、溫度液位計、濾油器 |
實 驗 臺 |
多功能鋼質實驗桌 |
1臺 |
1臺 |
1臺 |
|
|
T型鋁槽實驗底板梯形雙立面實驗臺 |
1臺 |
1臺 |
1臺 |
|
||
油管放油筒 |
1臺 |
1臺 |
1臺 |
|
||
元件固定配置板 |
3塊 |
3塊×2 |
3+1塊 |
|
||
進油壓力表四通(配2種接頭及液壓管1.2M) |
1只 |
2只 |
2只 |
鋁合金、壓力表2.5MPa |
||
回油五通（配2種接頭及液壓管2.4M） |
1只 |
2只 |
2只 |
鋁合金 |
||
液 壓 組 合 元 件 |
雙作用油缸 |
活塞前端加長 |
2只 |
2只×2 |
2只+2 |
透明元件+彈簧卡腳鋁底板
|
彈簧回位油缸 |
垂直固定孔安裝 |
1只 |
1只×2 |
1只 |
||
增壓油缸 |
垂直固定孔安裝 |
1只 |
1只×2 |
1只 |
||
輔助油箱 |
底板反裝 |
1只 |
1只×2 |
1只 |
||
單向閥（加深P2孔P1孔向右） |
|
2只 |
2只×2 |
2只+1 |
||
液控單向閥 |
|
2只 |
2只×2 |
2只 |
||
溢流閥（直動式） |
|
2只 |
2只×2 |
2只+1 |
||
節流閥（直動式） |
加深P1孔 |
1只 |
1只×2 |
1只 |
||
調速閥 |
|
2只 |
2只×2 |
2只+2 |
||
順序閥（回油孔向右） |
上閥芯螺絲固定 |
2只 |
2只×2 |
2只 |
||
減壓閥（先導式） |
|
1只 |
1只×2 |
1只 |
||
二位二通電磁換向閥 |
|
1只 |
1只×2 |
1只+1 |
||
二位四通電磁換向閥 |
|
2只 |
2只×2 |
2只+2 |
||
“O”型三位四通電磁換向閥 |
|
1只 |
1只×2 |
1只 |
||
“H”型三位四通電磁換向閥 |
|
1只 |
1只×2 |
1只 |
||
“M”型三位四通電磁換向閥 |
|
1只 |
1只×2 |
1只 |
||
二位四通行程換向閥 |
|
1只 |
1只×2 |
1只 |
||
三位五通手動換向閥 |
|
1只 |
1只×2 |
1只 |
||
壓力繼電器（0.5MPa 調定） |
加深K孔 |
1只 |
1只×2 |
1只 |
||
壓力表( 1MPa--1只 0.6MPa--2只) |
|
3只 |
3只×2 |
3只+1 |
||
微動行程開關（常開2只+常閉2只） |
|
2+2只 |
(2+2)×2 |
2+2只 |
裝在雙作用缸上 |
|
鋁合金四通 |
|
6只 |
6只×2 |
6只 |
|
|
附 件 |
紙巾 |
|
2包 |
2包×2 |
2包×2 |
|
桌面滴油槽 |
|
1個 |
1個 |
1個 |
|
|
透明液壓皮管 |
|
1盤 |
1盤×2 |
1盤 |
|
|
油盤(配濾網) |
|
1個 |
1個 |
1個 |
卸下的液壓元件放油 |
|
塑料配件盒 |
|
1個 |
1個×2 |
1個×2 |
放置實驗時裝拆的小零件 |
|
專用液壓油 |
|
20Kg |
20Kg |
20Kg |
|
|
電 器 控 制 |
電磁閥通用連接線 |
|
3根 |
3根×2 |
3根×2 |
|
壓力繼電器插頭線 |
|
1根 |
1根×2 |
1根 |
|
|
直流電源單元 |
|
1個 |
1個×2 |
1個×2 |
|
|
PLC 編程器控制單元 |
|
1個 |
1個×2 |
1個 |
|
|
PLC輸入單元 |
|
1個 |
1個×2 |
1個 |
|
|
PLC輸出單元 |
|
1個 |
1個×2 |
1個 |
|
|
繼電器控制單元 |
|
1個 |
1個×2 |
1個 |
|
|
單元電器連接電纜 |
|
3條 |
3條×2 |
4條 |
|
|
220V電源線 |
|
1條 |
1條×2 |
1條×2 |
|
|
編程通訊電纜(適配器) |
|
1根 |
1根 |
1根 |
|
|
資料 |
透明液壓實驗指導書 |
|
1冊 |
1冊×2 |
1冊×2 |
|
PLC編程軟件及應用程序光盤 |
編程軟件及程序 |
1碟 |
1碟 |
1碟 |
|
|
工 具 配 件 盒 |
專用工具配件盒 |
300 × 200 × 62 |
1個 |
1個×2 |
1個×2 |
菲力格F-300 |
螺絲刀6×100(一字、十字)、螺絲刀3×80(一字、十字)、卷筆刀、剪刀、尖嘴鉗(改制)、快速接頭助拔器、記號筆、活動板手、內六角扳手M4、M5、M6內卡簧鉗、外卡簧鉗、尼龍管接頭扳手、皮管壓板10只、快速接頭助拔器 |
各1只 |
各1只×2 |
各1只×2 |
|
||
快速接頭15只、T型螺母30只、 ? 10組合墊圈10只、塑料塞頭30及各密封圈(15× ? 2.4=20只、12× ? 2.4=20只) |
1套 |
1套×2 |
1套×2 |
|
||
內六角螺絲M6×15=20枚 M6×25=20枚 M6×35=8枚M6×45=4 |
1套 |
1套×2 |
1套×2 |
|
||
