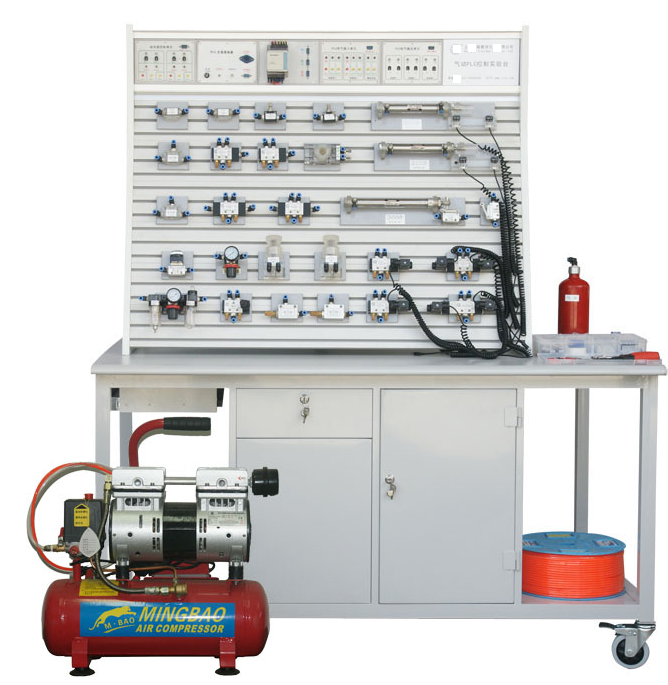

JGQPC-22-T 鋁槽式鐵桌雙面雙套氣動PLC控制實驗臺
JGQPC-21-T 鋁槽式鐵桌雙面合一氣動PLC控制實驗臺
JGQPC-11-T 鋁槽式鐵桌單面單套氣動PLC控制實驗臺
二、概述
氣動PLC控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。
三、特點
1.JGQPC-T鐵桌鋁槽式氣動PLC控制實驗設備采用了鐵桌鋁槽結構，實驗元件可自由安裝移動，靈活性大。
2.實驗氣動元件均裝有鋁制專用底板，實驗時組裝快捷，方便。
3.實驗電氣控制采用低壓直流24V電源，實驗回路控制安全。
4.電氣主控制單元采用PLC可編程序控制器，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程控制器控制的優越性，加深對PLC可編程控制器的了解及掌握。
四、技術參數
1.PLC可編程序控制器：三菱FX1s-14MR型主機（可根據客戶要求選擇），8輸入、 6輸 出(繼電器輸出）
2.交直流電源：輸入 AC 220V 輸出：DC24V/2A

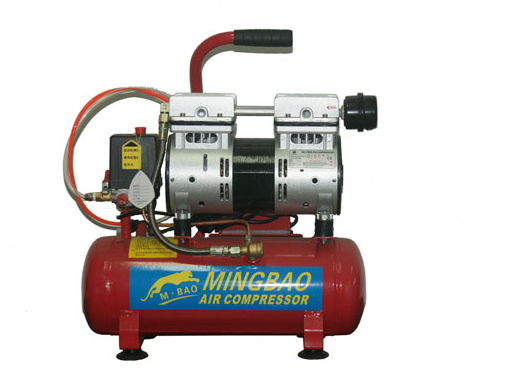

3.空氣壓縮機（MB-550W-9 單頭靜音氣泵）
電源：AC220V 電機功率：550W×1只，氣罐容積：110L/min 額定輸出氣壓 0.7MPa
4.實驗臺外形尺寸： 1500mm×1000mm×820mm
5.實驗支架尺寸：1140mm×600mm×920mm
五、基本配置
(一）氣動元件配備（都固定在元件配置板上）：
空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控?fù)Q向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門 型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。
（二）電氣模塊：
1.直流24V（2A）電源單元
2.PLC可編程序控制器
3.PLC電氣控制輸入單元
4.PLC電氣控制輸出單元
5.繼電器控制單元
（三）附件
菲力格-300專業工具配件箱
六、基本實驗回路
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸的調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回
16.直線缸，旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路
氣動PLC-11（21 22）控制實驗臺標準配置清單
分類 |
項 目 |
型 號 規 格 |
JG QPC-11 JG YQPC-T |
JG QPC-22 |
JG QPC-21 |
備 注 |
|
氣源 |
靜音無油空氣壓縮機 110L/min 0.8M p a |
MB 550W-9L |
1只 |
1只 |
1只 |
220V、550W |
|
氣管 |
PU 氣管 6×4 |
1卷 |
1卷 |
1卷 |
1 00 米/卷 |
||
實驗臺 |
實驗桌(鋼桌) |
1500 × 1000 × 820mm |
1臺 |
1臺 |
1臺 |
|
|
實驗支架(鋁槽式) |
1140 × 600 × 920mm |
1只 |
1只 |
1只 |
|
||
元件固定配置板 |
|
2塊 |
2 × 2只 |
2塊 |
1塊 |
|
|
彈 性 插 腳 底 板 組 合 元 件 |
二位五通手動換向閥 |
4H210-08 |
1只 |
2 × 1只 |
1只 |
/ |
|
單作用缸 |
QGX25×100 |
1只 |
2 × 1只 |
1只 |
1只 |
帶Φ35撞塊 |
|
雙作用缸 |
QGX25 × 100 |
2只 |
2 × 2只 |
2只 |
2只 |
帶Φ26撞塊 |
|
微動行程開關（含連接電纜插頭） |
裝在雙作用缸上 |
4只 |
2 × 4只 |
4只 |
4只 |
安裝孔下移4mm |
|
旋轉氣缸 |
|
1只 |
2 × 1只 |
1只 |
/ |
透明元件 |
|
單向節流閥 |
JSC601 |
7只 |
2 × 7只 |
7只 |
5只 |
裝在各氣缸體上 |
|
減壓閥（帶壓力表） |
AR2000 |
1只 |
2 × 1只 |
1只 |
1只 |
|
|
氣容 |
|
1只 |
2 × 1只 |
1只 |
/ |
|
|
三聯件 |
AC2000 三聯件 |
1只 |
2 × 1只 |
1只 |
1只 |
|
|
二位二通單電磁換向閥-配連接線 |
2V025-08、DC24V |
1只 |
2 × 1只 |
1只 |
/ |
|
|
二位三通單電磁換向閥-配連接線 |
3 V210-08 、 DC24V |
1只 |
2 × 1只 |
1只 |
/ |
|
|
二位五通單電磁換向閥-配連接線 |
4V210-08 、 DC24V |
2只 |
2 × 2只 |
2只 |
2只 |
|
|
二位五通雙電磁換向閥-配連接線 |
4V220-08 、 DC24V |
1只 |
2 × 1只 |
1只 |
/ |
|
|
三位五通雙電磁換向閥-配連接線 |
4V230-08 、 DC24V |
1只 |
2 × 1只 |
1只 |
/ |
|
|
二位五通單氣控?fù)Q向閥 |
4A210-08 |
2只 |
2 × 2只 |
2只 |
2只 |
|
|
二位五通雙氣控?fù)Q向閥 |
4A220-08 |
2只 |
2 × 2只 |
2只 |
2只 |
|
|
順序閥 |
KPSA-8 |
1只 |
2 × 1只 |
1只 |
/ |
透明元件 |
|
按鈕行程閥( 不帶鎖 ) |
MOV-3A |
1只 |
2 × 1只 |
1只 |
1只 |
(或帶鎖改裝) |
|
或門型梭閥 |
KS-L8 (標簽位置) |
2只 |
2 × 2只 |
2只 |
1只 |
透明元件 |
|
快速排氣閥 |
KP-L8 |
2只 |
2 × 2只 |
2只 |
/ |
|
|
單向閥 |
KA-L8 |
2只 |
2 × 2只 |
2只 |
/ |
透明元件 |
|
單向節流閥 |
RE-02 |
2只 |
2 × 2只 |
2只 |
2只 |
|
|
機控行程閥( 其一改垂直方向,A口朝上 ) |
MOV-2 |
2只 |
2 × 2只 |
2只 |
/ |
配件盒內1只 |
|
氣壓自動開關(0.5-1.0MPa) |
壓差調節0.2-0.4MPa |
1只 |
2 × 1只 |
1只 |
/ |
|
|
雙齒輪齒條同步機構 |
設計，實驗附件 |
1付 |
2 × 1付 |
1付 |
/ |
|
|
電 器 控 制 |
PLC直流電源單元（ DC ： 24V ） |
AC:220V/DC:24V |
1只 |
2 × 1只 |
2只 |
裝在臺上
|
|
PLC 編程器控制單元(標配三菱FX1s-14MR) |
可根據用戶要求配置 |
1只 |
2 × 1只 |
1只 |
|||
PLC 電器輸入單元 |
|
1只 |
2 × 1只 |
1只 |
|||
PLC 電器輸出單元 |
輸出:DC24V |
1只 |
2 × 1只 |
1只 |
|||
繼電器控制輸出單元 |
輸出:DC24V |
1只 |
2 × 1只 |
1只 |
|||
單元電器連接電纜 |
|
3條 |
2 × 3條 |
4條 |
|
||
220V電源線 |
|
1條 |
2 × 1條 |
2條 |
|
||
墻壁 插座 （實驗臺上） |
二 位250V 、 10A |
2只 |
2只 |
2只 |
|
||
PLC編程通訊電纜(標配:三菱SC-11) |
可根據用戶要求配置 |
1條 |
1條 |
1條 |
JG YQPC-T雙面共一條 |
||
資料 |
實驗指導書 |
|
1冊 |
2 × 1冊 |
2 × 1冊 |
|
|
PLC編程軟件及應用程序光盤 |
可自行復制安裝 |
統一 |
統一 |
統一 |
統一提供一碟光盤 |
||

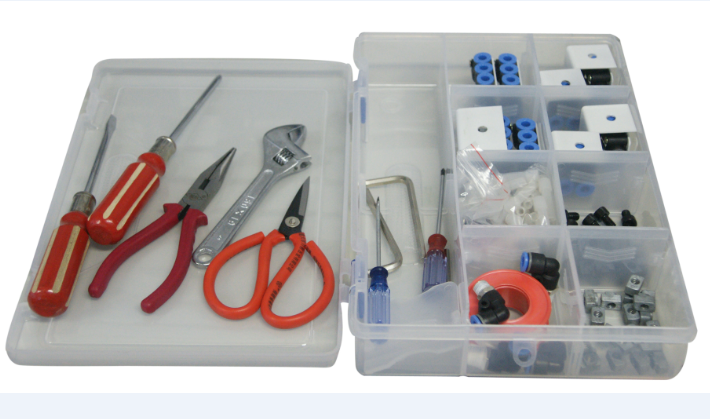

工 具 配 件 盒 |
專用工具配件盒 |
300 × 200 × 62 mm |
1個 |
2 × 1個 |
2 × 1個 |
菲力格F-300 |
|
螺絲刀6 × 100(一字、十字),3 × 80 (一字、十字)、 氣管助拔器 活動扳手150 × 19、內六角扳手M4、M5 、M6、尖嘴鉗、剪刀 |
各1只 |
2 × 各1只 |
2 × 各1只 |
|
|||
內六角螺絲M6 × 15=20只，M6 × 25=20只，鋁槽T形螺母30只 ? 6- T 型三通及L形支架6只、 ? 6- T 型五通及L形支架4只 氣孔塞頭25只,生料帶1個,保險絲2.5A 5只,皮管定位壓板4只 Y 型減徑三通 ?8 -2 ×?6 1只（氣泵上） 微動行程開關（配件）2只、601- ? 6、602- ? 6彎接頭 各1只 |
1套 |
2 × 1套 |
2 × 1套 |
|
|||
