智能串行四層單梯 透明仿真教學電梯簡介 ( 1dt4-NICE 3000new )
為了 配合各大院校、職業技術學院、技師學院、技校、勞動就業培訓中心、質量技術監督局特檢中心、電梯維修物業管理部門 等有關電梯專業和工業自動化專業課程演示實驗，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計出了 DT系列透明仿真教學電梯。
我公司的 DT系列透明電梯是根據最常見的升降式電梯結構， 采用鋼管焊接一體而成，表面經過磷化噴塑處理、具有良好的結構剛性。為了便于教學，電梯主要機構部件均采用透明有機材料制成 (包括：限速器、轎廂、層門及門廳立面、轎門、轎廂、機房底板、導軌支架 …… )為了使電梯運行控制更加精密可靠逼真，設計了與實際電梯比例縮小的鋁合金轎廂對重導軌、及轎門門機導軌、層門導軌。
本公司設計的透明限速器，能調整到電梯模型實現限速器觸發安全鉗制動所需要的速度，真實演示電梯安全運行保護功能 （ 電梯模型轎廂運行速度低于實際電梯的速度 20-30 倍）。由于實際電梯無法實現在故障狀態下的超速運行，因此永遠無法真實演示限速器觸發安全鉗制動的安全運行保護功能，讓學生觀察了解安全運行保護機電聯合控制的過程。
電梯的電氣控制系統采用 NICE 3000new 一體機 控制，其硬件結構的組成及功能與實際電梯完全一樣。具有自動平層、自動關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能，性能可靠、運行平穩、操作簡單、能耗低，特別適合于教學。
此外，透明仿真教學電梯的軟硬件均采用開放式結構，因此，院校也可以利用此套裝置進行二次開發研究。如：1.群控電梯（統一調度多臺集中并列的電梯）；2 . 并聯控制電梯（2-3臺電梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕）；3 . 集選控制電梯；4. 信號控制電梯。
采用變頻器作為三相交流曳引原動機的調速裝置。該裝置采取電壓矢量控制方式，對電機具有加減速控制、正反轉控制、點動控制及根據模擬輸入控制等多種功能。同時兼對原動機的斷相、缺相、相序紊亂及過壓、欠壓、過流、過載、失速等有保護功能。
采用此套設備進行配套教學，使廣大師生對電梯的結構、關鍵部件以及電氣控制、電梯的運作過程有了直觀、形象的認識，易于加深對電梯相關知識的了解、掌握。此外，通過 LED操作面板MDKE 進行現場實際操作調試，對學生學習、了解和掌握 NICE系統 及其應用。
一、電梯的基本結構：

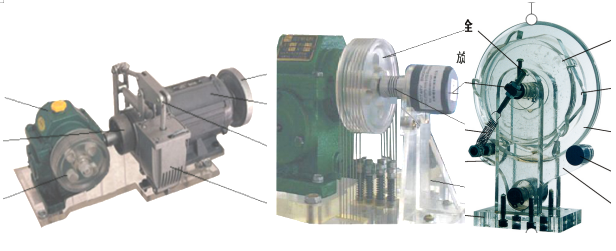

1. 電梯機房部分： 曳引減速機、曳引電動機、制動器、曳引輪、限速器、旋轉編碼器。

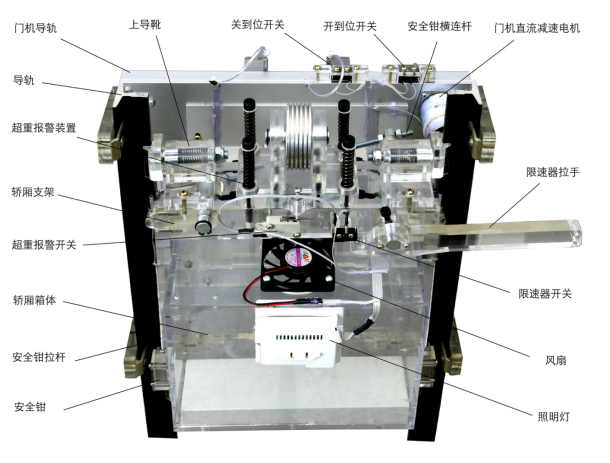

2. 電梯井道部分： 導軌、對重機構、轎廂（門機機構、安全鉗、導靴、照明燈、風扇）、層門、樓層召喚指示控制器、曳引繩、導向輪、上 ( 下 ) 強慢開關、上 ( 下 ) 限位開關、上 ( 下 ) 極限開關、隨行電纜、轎廂控制器、緩沖器。

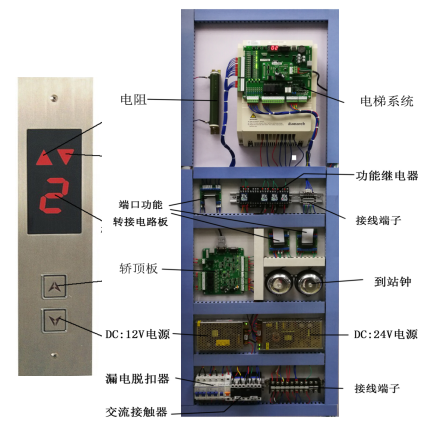

3. 電梯電氣控制部分： 默納克 3000new 、轎內指令板、轎頂板、內（外）呼顯示板、電阻、電源空氣開關（漏電脫扣器）、 DC12V 驅動電源、 DC24V 驅動電源、接線端口電路板、到站鐘、變壓器、接觸器、繼電器、弱電接線端、強電接線端 。
二 、主要技術參數
外形尺寸：長 ×寬×高=900×600×2280 mm
凈重量： 135kg
載重量： 5kg
輸入電壓： 220V
輸入頻率： 50Hz
額定電流： 2.5A
功 率： 0.4KW
曳引機減速比： 1:15
模數： 1.5(蝸輪減速器)
曳引電動機型號： YS-5634W
電壓： 3*220V
功率： 0.18KW
轉速： 1400 rpm
控制方式： NICE 3000new
調速方式：交流變頻調速
電梯平層機構：旋轉編碼器 、平層 感應器
結構形式： 四 層 四 站
三、 電梯的基本功能
• 自動開門
• 自動關門
• 手動開門、關門
• 自動平層
• 外呼梯信號響應
• 內呼梯信號響應
• 安全觸板保護
• 層門聯鎖保護
• 檢修 / 運行 工作狀態
• 慢上、慢下
• 直駛
• 電梯急停
• 照明、風扇
四、電梯的功能
• 超速安全保護系統
• 轎廂、對重用彈簧緩沖裝置
• 門安全觸板保護裝置
• 上、下限位開關
• 廳門自動閉合裝置
• 層門連鎖開關
• 終端極限開關安全保護系統
• 電梯的消防功能
• 司機功能
• 鎖梯功能
• 超滿載功能
• 測試運行功能
• 分時分層服務功能
五、選配功能
• 防搗亂功能
• 雙轎內控制板功能
• VIP運行功能
• UCMP功能
• UPS后備電源方案
• 并聯方案 （ 需要 2臺電梯 ）
• 貫通門功能
• 群控方案 （需要 2臺電梯）
六、電梯配置清單
序號 |
名 稱 |
單位 |
數量 |
備 注 |
1 |
電梯井道 |
臺 |
1 |
|
2 |
曳引機 ：含電動機 1 只 、減速機 1 只 、抱閘 1 套 、 聯軸器 1 套、 曳引輪 1 只、 導向輪 1 只 |
部 |
1 |
安裝在電梯架頂部 |
3 |
限速器 |
只 |
1 |
安裝在電梯架頂部 |
4 |
旋轉編碼器 （含聯軸器） |
只 |
1 |
安裝在電梯架頂部 |
5 |
導軌 |
條 |
4 |
安裝在井道上 |
6 |
對重裝置 ( 含重塊 3 個 ) |
個 |
1 |
安裝在井道中 |
7 |
綱絲索 |
根 |
5 |
安裝在井道中 |
8 |

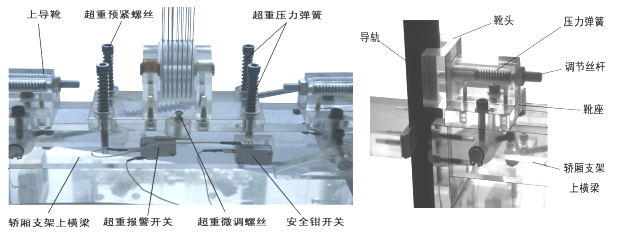

轎廂： 12V 風扇 1 只、 220V 照明燈 1 只、 門機裝置 1 套、 安全鉗 2 對、 導靴 4 套、 超載裝置 1 個、 上（下）平層感應器 2 個、配重 1 塊 |
個 |
1 |
安裝在井道中 |
9 |
隨行電纜 |
條 |
1 |
安裝在井道中 |
10 |
隔磁板 |
個 |
4 |
安裝在井道中 |
11 |
上（下） 強慢 開關 |
只 |
2 |
安裝在井道上、下部 |
12 |
上（下）限位開關 |
只 |
2 |
安裝在井道上、下部 |
13 |
上（下）極限開關 |
只 |
2 |
安裝在井道上、下部 |
14 |

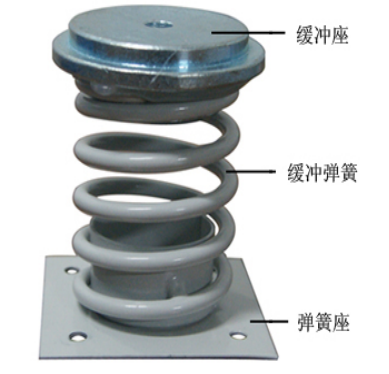

彈簧緩沖器 |
只 |
2 |
安裝在電梯底 坑中 |
15 |
限速器鋼索張緊裝置（ 含支架 1 個 、斷繩保護開關 1 只 ） |
個 |
1 |
安裝在電梯底 坑中 |
16 |
轎廂內操縱盒 |
塊 |
1 |
安裝在電梯底座 上 |
17 |
樓層召喚盒 |
塊 |
4 |
安裝在各樓層底座 上 |
18 |
樓層顯示屏 |
個 |
5 |
安裝在各樓層及底座 上 |
19 |
層門機構 |
扇 |
4 |
安裝在各樓層外部 |
20 |
轎廂指令板 |
塊 |
1 |
安裝在電梯底座 上 |
21 |
電阻 |
只 |
1 |
安裝在電氣控制板上 |
22 |
默納克 3000new |
個 |
1 |
安裝在電氣控制板上 |
23 |
接線端口電路板 |
塊 |
3 |
安裝在電氣控制板上 |
24 |
繼電器（ 24V 3 只、 220V 1 只 ） |
只 |
4 |
安裝在電氣控制板上 |
25 |
弱點接線端 |
個 |
6 |
安裝在電氣控制板上 |
26 |
轎頂板 |
塊 |
1 |
安裝在電氣控制板上 |
27 |
到站鐘鈴 |
只 |
2 |
安裝在電氣控制板上 |
28 |
DC 12V 電源 |
個 |
1 |
安裝在電氣控制板上 |
29 |
DC 24 V 電源 |
個 |
1 |
安裝在電氣控制板上 |
30 |
漏電脫扣器 （空氣開關）（ 2P 2 只、 1P 2 只 ） |
個 |
4 |
安裝在電氣控制板上 |
31 |
交流接觸器 （線圈電壓 110V ） |
個 |
2 |
安裝在電氣控制板上 |
32 |
強電接線端 |
個 |
1 |
安裝在電氣控制板上 |
3 3 |
《 WISH-LTM 六層透明仿真教學電梯產品說明書》 1 本 ； 默納克 3000new 用戶手冊 1 本；默納克手持器 1 個； 內六角扳手 （ M3-M6 ） 1 套 ； 活扳手 150mm 1 只； 十字螺絲刀 Φ3×75 、 Φ6×100 各 1 只 ； 一字螺絲刀 Φ3×75、 Φ6×100 各 1 只 6# 軸用擋圈鉗 1 只；尖嘴鉗 1 只； 502 膠水 1 瓶； 毛巾 1 條； 微動開關 4 只； 常用螺釘若干 ； |
套 |
1 |
工具包內 |
