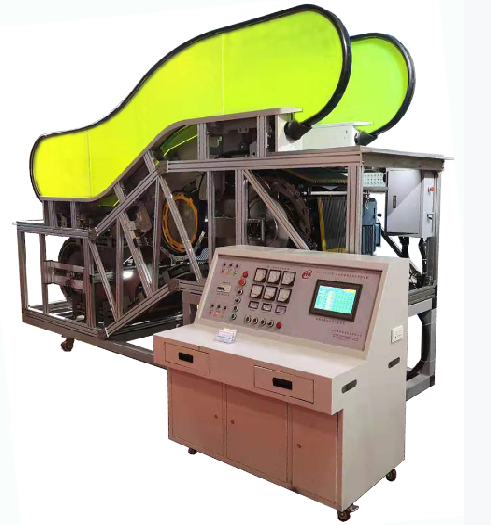

JGFT-11W型 自動扶梯教學模型實訓裝置（中型）
一、設備概述
1. 自動扶梯模型實訓考核裝置，是根據商用自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的自動扶梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。整個裝置采用鋁合金型材骨架、曳引裝置、鋁合金驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、鋁合金梯級、梳齒前沿板、電氣控制系統等部分組成。
2 、電源管理系統：權限登陸、過載保護、電源實時監控、相序保護，運行時間記錄，定時運行、手動潤滑 / 自動潤滑等功能。
3 . 電氣控制采用西門 子 PLC 系統， 驅動采用變頻節能控制 ；智能故障考核系統采用 10 寸真彩觸摸屏。系統有電源管理、扶梯運行狀態區、 教師登陸和學生登陸功能， 16 個 故障設計功能， 定 時 排 故 ，考題計分 功能， 扶梯模型配套有電氣故障點設置，學生可以通過故障現象在裝置上檢測、查找故障點，并將其修復。通過在該實訓裝置上的實訓訓練，使學生能夠真正學習和掌握自動扶梯的安裝維修保養技術及技能。具備故障 反饋、故障 代碼 查詢。
4 . 整個扶梯模型安裝在移動車上可以方便實現移動、旋轉，方便教學。
二、技術參數
1 、輸入電源：三相四線（或三相五線） AC380V ± 10% ，工頻 50Hz ；
2 、工作環境：環境溫度為 -5 ℃～ +40 ℃，相對濕度＜ 85% （ 25 ℃）；
3 、整機容量：≤ 2.5kVA ；
4 、模型尺寸： 4350mm （長）× 1200mm （寬）× 2520mm （高）；
移 動 車： 4350mm × 1200mm × 820mm
控 制 臺： 1200 × 750 × 1210mm （長 * 寬 * 高）；
5 、提升高度： 600mm ；
6 、運載能力： 1 00KG
7 、驅動方式： PLC 可編程控制，變頻節能起動 / 運行；
8 、電源管理系統：電壓、電流工況實時監控，電源鎖定；
9 、智能故障考核系統采用 10 寸真彩觸摸屏。 具備 16 個 常見故障設計功能。
10 、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
三、實訓項目
1 、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2 、認識自動扶梯安裝保護裝置的作用、安裝位置包括：曳引鏈條斷裂保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、制動器、機械鎖緊裝置等。
3 、自動扶梯的基本安全操作與使用；。 4 、梯級的拆裝操作；
5 、梳齒板的調整； 6 、梳齒前沿板的調整； 7 、扶手帶的張緊的調整；
8 、梯級鏈張緊的調整； 9 、驅動鏈的調整； 10 、自動扶梯緊急救援；
11 、扶梯安全回路故障查找及排除； 1 2 、扶梯防 逆轉 機械 實驗 ；
1 3 、扶梯安全監控電路故障查找及排除； 1 4 、輔助制動機械 實驗 ；
15、上下部曳引鏈安全實驗 1 6 、主 機 斷鏈安全實驗
四 、曳引 裝置 （ 驅 動）
由 交流電機、專用減速器、制動器、手動盤車和傳動齒輪等 組成。
五 、 驅 動鏈輪裝置
1 、 傳動齒輪采用 15 mm 厚 鋁合金 板 材數控精加工而 成 ，精度高重量輕，不生銹，
2 、 梯級鏈條采用 2 mm 厚 鍍鋅板制作主，鋁制銷軸，傳動平穩，不起銹。
六、 扶梯防逆轉裝置（機械 加 光電 聯鎖）
防逆轉裝置如下圖，裝置裝在扶梯上部驅動位。在扶梯上行時凸輪順時針轉動，若扶梯發生異常情況而逆轉則凸輪逆轉，此時打桿使限位開關動作并使扶梯主剎和副剎動作從而使扶梯停止，反之亦然。同時 此功能具備手動 測試 操作功能。
七 、梯級（ 踏 板） 鏈 輪張緊裝置
采用 彈簧式張緊裝置，使梯級鏈條始終保持張緊狀態，及時抵消在可控范圍內因梯級伸長而造成梯級（ 踏 板） 等 相關部件的偏離 、 晃蕩 、 沖撞與噪聲。本 裝置 全部采用 鋁 合金板材制作。
八 、 扶 手 帶 驅動裝置
由 扶手 齒輪 、扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈行扶手導軌組成扶手帶動力系統。
九、智能考核系統

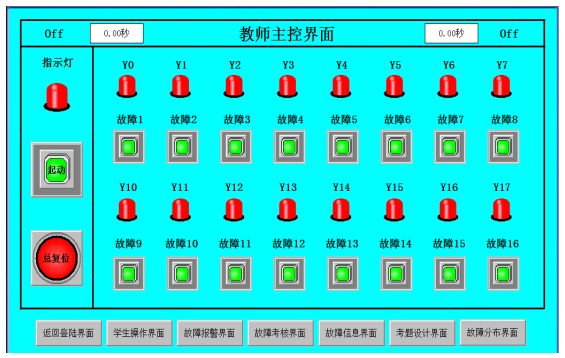

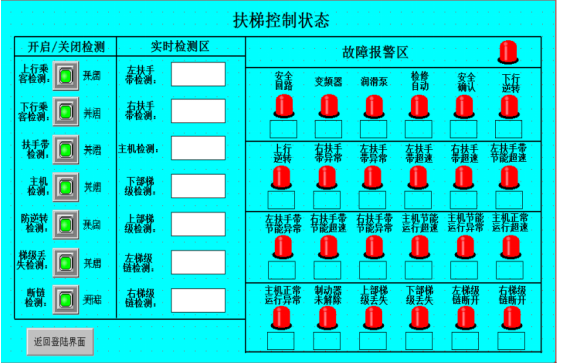

智能故障考核系統：采用 10 寸真彩觸摸屏：
十、配套仿真軟件簡介：
1 、自動扶梯仿真互動實訓系統 ( 以下簡稱：本軟件 ) 是基于 WEB3D 虛擬現實技術平臺開發構建的仿真教學軟件，可對扶梯的內部結構組成以及拆裝過程和工作原理進行直觀的動態展示，彌補了扶梯實訓設備的上述不足，讓學生沉浸在仿真互動實訓軟件中，身臨其境的互動體驗，積極參與，主動探索知識，可根據自身實際需求隨時隨地，模擬任何場景，自由自在的教學。所有設備、器材、零部件都是虛擬的，在教學的過程中不會因?yàn)槿魏五e(cuò)誤操作造成危險事故，也不會因?yàn)椴僮魇д`而造成損失，大幅降低實驗設備的維護費用以及對實驗器材的損傷，每一個學生均可以參與其中，有效的改變了以往因?qū)嵱?xùn)設備不足迫使學生分組學習的局面。
2 、本軟件包含扶梯仿真軟件簡介、扶梯電氣線路圖、扶梯零部件名稱、扶梯拆卸仿真演示、扶梯拆卸引導練習、自動扶梯的工作原理、教學資源包等功能模塊，各模塊又根據知識內容細分為桁架結構、驅動主機 ( 曳引機 ) 、梯級與梯路、驅動裝置、扶手裝置、防護裝置六個節點。
3 、扶梯零部件名稱模塊以三維動態的模型展示扶梯的各個零部件，用戶可以 360 度任意視角自由的查看，對零部件進行縮放、平移、旋轉、隱藏、顯示等交互操作，用戶還可選擇查看動態的爆炸視圖，便于了解其內部的構造，每個零部件會顯示一個對應的小標簽，當用戶點擊該標簽后將顯示該零部件的名稱和介紹說明。

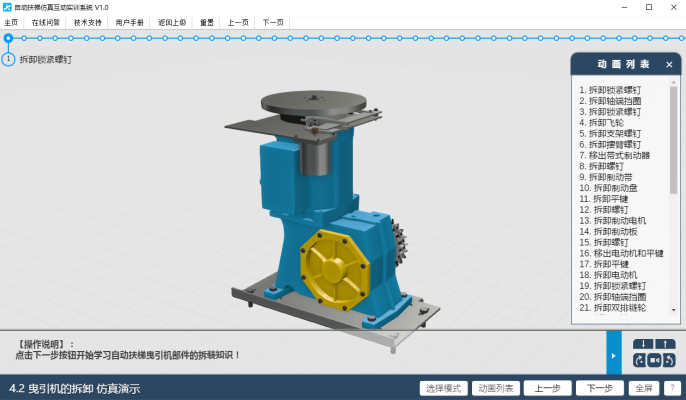

4 、扶梯拆卸仿真演示通過三維交互的動畫來動態的展示扶梯拆卸過程，按照特定的邏輯順序而設定，有拆裝的先后順序，符合實際操作中的流程和順序。此模塊是為了第一次使用拆裝仿真的師生，熟悉正確的操作流程和拆裝順序以及注意事項。在扶梯拆卸引導練習模式中，將要拆裝的零件會閃爍發光，提示用戶當前應該拆裝此零部件，點擊該零件，將反饋一個正確的提示音并播放該零件的拆裝動畫，如果操作錯誤，將反饋一個錯誤提示音并視為無效操作不播放任何動畫，直到選擇正確拆裝順序的零件，軟件才會播放其對應的動畫，完成之后再開始下一動作。
5 、自動扶梯的工作原理分為曳引機、梯級梯路、驅動裝置和扶手裝置四個節點，充分的發揮三維動畫的技術優勢，立體直觀的動態展示扶梯的工作狀態，各機構部件的協同工作過程，并通過剖切、透明等方式展示其機構運行的原理。
6 、本軟件還將提供扶梯的電氣線路圖，或零部件的布局結構圖紙，通過二維三維結合的方式，可對結構原理以及知識點做完整的解析。
十一、設備主要配置
配置 |
整體桁架 |
鋁合金型材 |
||
拖動方式 |
西門 子s7/200 PLC 可編程， 變頻節能控制 |
|||
角度 |
35 度 |
|||
提升高度 |
600 mm |
|||
運載 能力 |
10 0 KG |
|||
控制系統 |
通過光電感應檢測 ， 自動控制 |
|||
電動機傳動方式 |
蝸輪蝸桿傳動 |
|||
梯級結構 |
鋁合金 梯級，黃色梯級邊框 |
|||
電源適應 |
三相交流電源380V±10%,220V±10% |
|||
梯級 寬度 |
6 00mm |
|||
裝飾 |
扶壁板 |
高度 |
900mm |
|
材質 |
鋼化玻璃 |
|||
厚度 |
8 mm |
|||
扶手帶 |
型式 |
窄型扶手帶 |
||
色彩 |
黑色(可 選彩色 ) |
|||
結構 |
扶手帶為特制防老化制作，內鑲嵌鋼絲，內表面為耐磨、防水滑動層 |
|||
內外蓋板 |
彩色有 機玻璃 |
|||
梳齒板材質 |
黃色 ABS 或 鋁合金 |
|||
桁架 |
型材 |
歐標鋁型材 框架結構 |
||
規格 |
主 框架 8 0*80mm ， 次要支架 40*40 mm |
|||
內 外蓋板 |
外蓋 板 |
2 mm 材質鈑 金 沖壓而成 |
||
內 蓋板 |
2 mm 材質鈑 金 沖壓而成 |
|||
圍裙板 |
左右 圍裙板 |
2 mm 材質鈑 金 制作而成 |
||
上 下平臺 |
|
鈑 金骨架，上鋪透明有 機玻璃 |
||
安全保護裝置 |
上行運行指示 |
|||
下行運行指示 |
||||
安全 檢 修盒 裝置 |
||||
相序保護裝置 |
||||
起 動鈴聲 提示 |
||||
電動機短路及過載保護 |
||||
電器防反轉裝置 |
||||
電路接地故障保護 |
||||
節能裝置—變頻控制 |
||||
上下平臺踏板安全裝置 |
||||
上部 扶手帶 入口安全裝置 |
||||
下 部 扶手帶 入口安全裝置 |
||||
上部右圍裙板安全裝置 |
||||
下部右圍裙板安全裝置 |
||||
上梳齒板異常安全裝置 |
||||
下梳齒板異常安全裝置 |
||||
上部曳引鏈安全裝置 |
||||
下部曳引鏈安全裝置 |
||||
主 機 鏈斷 鏈保護裝置 |
||||
主電路開關 |
||||
停止開關 |
||||
手動盤車輪 |
||||
急停按鈕 |
||||
安全檢測裝置 |
上 部 鑰匙 起動 |
|||
下 部 鑰匙 起動 |
||||
上 部乘客檢測 |
||||
上 部乘客檢測 |
||||
主 機超速檢測 |
||||
主 機 防 逆轉檢測 裝置 （ 機械 部分 + 光電） |
||||
輔助剎車 裝置 |
||||
上 部 梯 級丟失 檢測（可通過觸摸屏設置演示） |
||||
下 部 梯 級丟失 檢測（可通過觸摸屏設置演示） |
||||
左梯 級 鏈斷鏈檢測（可通過觸摸屏設置演示） |
||||
右梯 級 鏈斷鏈檢測（可通過觸摸屏設置演示） |
||||
左 扶手帶 超速 檢測 （可通過觸摸屏設置演示） |
||||
右 扶手帶 超速 檢測 （可通過觸摸屏設置演示） |
||||
右 扶手帶 異常 檢測 （可通過觸摸屏設置演示） |
||||
左 扶手帶 異常 檢測 （可通過觸摸屏設置演示） |
||||
制動 器行程檢測 |
||||
潤滑泵缺油檢測 |
||||
梯 級 塌陷檢測 |
||||
報警 燈提示 |
||||
十二 、 配套工具清單
序號 |
名稱 |
型號/規格 |
數量 |
單位 |
1 |
卷尺 |
3m |
1 |
把 |
2 |
萬用表 |
MF47 |
1 |
只 |
3 |
內六角扳手（組套） |
BM-C9 |
1 |
套 |
4 |
全拋光梅花開口兩用扳手 |
10 |
1 |
把 |
5 |
全拋光梅花開口兩用扳手 |
13 |
1 |
把 |
7 |
全拋光梅花開口兩用扳手 |
16 |
1 |
把 |
8 |
全拋光梅花開口兩用扳手 |
18 |
1 |
把 |
9 |
T型六角扳手 |
5mm |
1 |
把 |
10 |
開口扳手 |
8～10 |
1 |
把 |
11 |
開口扳手 |
12～14 |
1 |
把 |
12 |
開口扳手 |
17～19 |
1 |
把 |
13 |
一字穿心螺絲批 |
5×75 |
1 |
把 |
14 |
十字穿心螺絲批 |
5 ×75 |
1 |
把 |
15 |
工具箱 |
塑料大號 |
1 |
只 |
16 |
尖嘴鉗 |
8寸 |
1 |
把 |
17 |
斜口鉗 |
6寸 |
1 |
把 |
1 8 |
平口 鉗 |
8寸 |
1 |
把 |
1 9 |
活扳手 |
300×36 |
1 |
把 |
20 |
鋼板尺 |
300mm |
1 |
把 |
