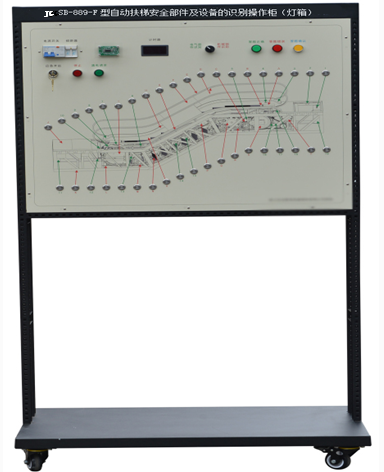

JGSB -889-F 型自動扶梯安全部件及設備的識別操作柜（燈箱）

2.產品概述

本操作柜能進行自動扶梯機械、電氣部件的識別的教學、實訓、考核， 通過實訓 可以讓學生快速識別自動扶梯機械部件和電氣部件。了解其作用、安裝位置等自動扶梯基礎知識，從而讓其快速地掌握自動扶梯的基本結構與原理 。老師可以根據教學需要對學生進行 自動扶梯 機械部件與電氣部件的識別實訓與考核使用，非常適合高職、高專、中等職業院校開設的電梯相關專業的入門教學與能力考核使用，另外還可作為技工學校、職教中心、職業資格鑒定站進行電梯職業技能實訓與技能鑒定和考核使用。

3.實訓項目

3.1 自動扶梯 機械部件識別與考核實訓；

3.2 自動扶梯 電氣部件識別與考核實訓。

4.設備特點

4.1 JG SB-889-F 型自動扶梯安全部件及設備的識別操作柜（燈箱）實訓臺底部四腳配置具有帶剎車功能的萬向輪（萬向輪剎車時穩定可靠，開鎖狀態下運動靈活，方便實訓搬運或移動）。

4.2 實訓臺主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，臺面采用鋁塑板印制而成，整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯計時器、智能刷卡啟動電路板、智能考核電路套件、各種按鈕和安全接線柱等組成。

4.3 本實訓臺把電梯機械部件和電氣部件以結構圖的形式印制在臺面上，并設計相對應的選擇按鈕，教師通過設置故障并以選擇題的方式供學生識別選擇，學生根據自己掌握的知識進行自由選擇練習，解答正確或錯誤都會有相應的信息提示，可作為學生電梯專業基礎知識掌握情況的考核使用。

4.4 本實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用，方便教師管理實訓設備，防止未經受權人隨意操作設備，有效保護學生人身和設備安全。

5. 設備主要配置

6. 配套工具清單

7 ．技術性能（參數）

7.1 電源

7.1.1 輸入電源電壓

7.1.1.1 系統總電源電壓：單相 AC （ 220 ± 22 ） V ；頻率：（ 50 ± 1 ） Hz 。

7.1.1.2 開關電源輸入電源電壓： AC （ 220 ± 22)V ；頻率：（ 50 ± 1 ） Hz 。

7.1.2 開關輸出電源電壓： DC （ 24 ± 2.4 ） V ； DC （ 12 ± 1.2)V ； DC （ 9 ± 0.9 ） V ； DC （ 5 ± 0.5)V ；

7.2 系統整機電流 ≤ 2A

7.3 整機功率≤ 0.5KVA

7.4 整機重量：≤ 50kg

7.5 工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 70%(30 ℃ ) 海拔＜ 4000m

7.6 外形尺寸： 800mm*600mm*1700mm

7.7 安全保護：安全符合國家標準

7.7.1 具有漏電自動保護功能

7.7.2 具有短路保護功能

。
