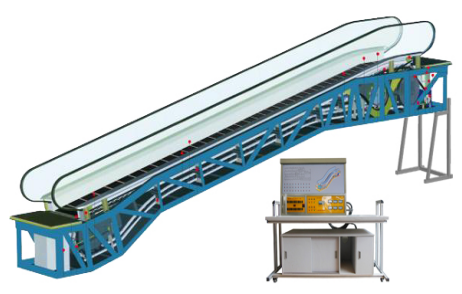

JGFT-2015C型 人行道自動扶梯扶梯教學實訓裝置（工程型設備）教學人行道扶梯實訓設備（工程型）

一、設備概述：

人行道扶梯 電氣技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位的 PLC 電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。

•  技術指標

•  輸入電源：三相四線（或三相五線） AC 380V±10% 50Hz

•  整機容量：＜ 8kVA

•  提升高度： 17 00mm

•  控制方式： PLC+變頻自起動控制。

•  監控系統：電壓、電流工況實時監控。

•  故障模塊：具有 30位常見故障模擬設置功能。

•  安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。

•  外形尺寸： 110 00mm（長）× 1 200mm（寬）×3700mm（高）

•  實訓桌尺寸： 1680×7 5 0×1 61 0mm

•  輔助梯尺寸： 1400×600×2180mm

•  裝置結構：實訓電梯為鋼結構，實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。

三、實驗裝置的基本配置

1 、交流供電電源：提供三相五線交流電源（ AC380V ），帶有過流漏電保護措施。

2 、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。

3 、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真 ；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。

4 、故障設置：面板根據不同配置設有 20-28 不等的故障開關， 29-32 為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。

5 、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。

四、實驗項目及主要內容：

1 、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。

2 、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。

3 、提高學生實際的動手分析能力，實際提高技能操作水平。

4 、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。

5 、通過對 PLC 主機的編程，了解 PLC 程序的編程原則和方法。

五、自動人行道扶梯的結構特點

1 ．結構特點

自動人行道扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本人行道扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。

六、 自動人行道扶梯技術規格表

序 號	內 容
1	總體說明
1 ． 1	電梯編號： L1-L2
1 ． 2	建筑物類型： 校內實訓室
1 ． 3	扶手支架類型：苗條型
1 ． 4	扶手支架高度： 9 0 0 mm
1 ． 5	適用標準 ： GB16899-1997
2	主要技術參數：
2 ． 1	安裝方式 ：室內
2 ． 2	布置方式 ：?jiǎn)闻_(tái)
2 ． 3	提升高度 ： 1700 mm （可根據客戶要求定制）
2 ． 4	傾角 ： 12º
2 ． 5	梯級寬度 ： 8 00 mm （可根據客戶要求定制）
2 ． 6	水平梯級 ： 2 K （ 上 端 ）
2 ． 7	速度 ： 0.5 m/s
2 ． 8	供電方式 ：三相五線制
2 ． 9	電機電壓 ： 380V
2 ． 10	照明電壓 ： 36V
2 ． 11	頻率 ： 50HZ
2 ． 12	減速機 ：蝸輪蝸桿
2 ． 13	控制屏安裝 ：桁架內
2 ． 14	起動 ：星、三角
2 ． 15	起動方式 ：鑰匙
3	型材
3 ． 1	扶手支架型材 ：發紋不銹鋼
3 ． 2	護壁板 ：透明鋼化玻璃
3 ． 3	內蓋板 ：發紋不銹鋼
3 ． 4	外蓋板 ：發紋不銹鋼
3 ． 5	圍裙板 ：發紋不銹鋼
3 ． 6	梯級 ：不銹鋼
3 ． 7	梯級顏色 ：黑色（帶黃邊框）
3 ． 8	扶手帶 ：黑色
3 ． 9	前沿板及蓋板 ：發紋不銹鋼
3 ． 10	梳齒 ：合成樹脂
4	故障顯示（中文）
5	變頻節能功能

七、 人行道扶梯主要功能

序號	功能名稱	功能說明
1	雙向運行	操作上下進出口處鑰匙開關，可實現上行或下行
2	緊急停止	按上下進出口處急停按鈕，可使人行道扶梯停止運行
3	檢修運行	操作檢修盒，可進行檢修點動運行
4	梯級安全照明	人行道扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全
5	扶手帶入口安全裝置	扶手帶入口處有異物則設備停止運行
6	梯級安全運行裝置	梯級發生斷裂下陷時設備停止運行
7	梳齒板安全裝置	梯級與梳齒板之間夾入異物則設備停止運行
8	扶手帶安全裝置	發生扶手帶斷裂則設備停止運行
9	梯級鏈安全裝置	梯級鏈斷裂或超過延伸長度則設備停止運行
10	圍裙板安全裝置	梯級與圍裙板之間夾入異物則設備停止運行
11	超欠速安全裝置	當設備運行速度大于額定速度的 20% 或下于額定速度的 80% 時，設備停止運行
12	超載安全裝置	運行電流大于額定電流 15% 則設備停止運行
13	松閘安全裝置	制動裝置沒有安全打開或失靈則設備停止運行
14	靜電保護	消除梯級運行（踏板）在運行中產生的靜電
15	驅動鏈斷鏈保護	當驅動鏈斷裂或過長時設備停止運行
16	非操作逆轉保護	設備和扶手帶的運行方向與指定方向相反時設備停止運行
17	斷、錯相保護	動力電源缺相或錯相時設備停止運行
18	短路保護	電源回路短路時設備停止運行
19	故障顯示（中文）	設備運行發生故障時，自動顯示故障發生部位
20	變頻驅動	使設備啟動平穩，無乘客時慢速或停止，可節能 40% ，減少蜂值電流 70%

八、主要實訓項目：

人行道扶梯扶手帶安裝與調整實訓設備

人行道扶梯梯級安裝與調整實訓設備

人行道扶梯曳引機系統安裝與調整實訓設備

人行道扶梯驅動機構安裝與調整實訓設備

人行道扶梯機械防逆轉系統、電氣防逆轉系統安裝與調試實訓設備

人行道扶梯潤滑系統組裝與實驗實訓設備

人行道扶梯安全保護系統組裝與動作實驗實訓設備。
