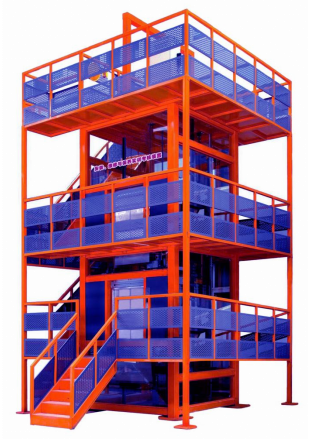

JG-2900LL型 電梯安裝、維修與保養實訓考核裝置
一、主要技術參數
1、工作電源：三相五線 AC380V /220V ±7.5% 50Hz
2、裝置尺寸：不得小于4500×3900×7800（長×寬×高）
3.廳門凈尺寸：800×1000 mm
4.提升高度：1800 mm
5.電梯運行速度：0.2m/s
6.曳引機額定速度：0.4m/s；
7.電梯轎廂上行超速保護裝置：曳引機制動器；
8.制動器額定功率：99W；
9.制動器額定電壓：DC110V；
10.上行超速監控裝置動作速度范圍：1.15～1.65m/s；
11.開門型式：中分；
12.最大功率消耗≤1.6KW
13.控制方式：VVVF；
14.曳引比：2：1；
15.整機重量：≤8噸。
二、設備結構與特點
設備要求采用真實電梯的機構及部件制成，主要由鋼結構井道平臺、曳引系統、導向系統、轎廂系統、門系統、重量平衡系統、電力拖動系統、電氣控制系統及安全保護系統等構成：
1.曳引系統：主要由曳引機、曳引鋼絲繩、導向輪、反繩輪等組成；曳引機由永磁同步電動機、制動器等組成，為電梯的運行提供動力。曳引鋼絲繩連接轎廂和對重，驅動轎廂升降。
2.導向系統：主要由導軌、導靴、導軌支架等組成；導靴安裝在轎廂和對重架上，與導軌配合，強制轎廂和導軌運動于導軌上；導軌架主要起支撐導軌的作用。
3.轎廂系統：由轎廂架與轎廂體（轎壁、轎頂、轎底及操縱箱等）構成；采用中分式開門。
4.門系統：由轎廂門、層門、開門機、門鎖裝置等組成。
5.重量平衡系統：由對重和對重塊裝置等組成。
6.電力拖動系統：由供電系統、曳引電動機、速度反饋裝置、調速裝置等組成；主要提供動力，實現電梯調速控制。
7.電氣控制系統：由操縱裝置、位置顯示裝置、控制柜、平層裝置、旋轉編碼器等組成；采用集選變頻控制方式。
安全保護系統：主要由限速器、安全鉗、緩沖器、端站保護裝置等組成；具有接地保護、過流、過載、漏電保護及防墜落等保護功能，符合國家相關的標準。
▲提供試題庫：必須提供試題不少于2套，要求與設備配套，試題可在設備上完成，投標時提供試題。
▲3D仿真教學軟件
該軟件以所投標電梯實訓設備為對象進行設計制作，由于各種電梯的形式有所不同，但基本結構都是一樣的，因此該軟件使學生不但能夠學習到電梯的原理和安裝的相關知識，也為到實際電梯上進行實訓作充分的準備。
根據電梯安裝工藝軟件分為機房放樣、導軌安裝、曳引機安裝、對重裝置安裝、轎廂架安裝、懸掛曳引繩、限速器漲緊裝置安裝、層門安裝、轎廂及轎門安裝、其它裝置安裝。
要求機房放樣主要內容包括樣板架的制作、放置門頭樣線、井道數據測量與確認、放置導軌樣線等。
要求導軌安裝主要內容包括導軌支架的安裝、導軌的固定與調整、校導尺的運用、導軌的連接等。
要求曳引機安裝主要內容包括工字橫梁鋼的擺放、曳引機架的安裝、曳引機的吊裝、繩頭板的安裝等。
要求對重裝置安裝主要內容包括對重緩沖器的安裝、對重框的安裝、對重反繩輪的安裝、副導靴的安裝、對重塊的安裝等。
要求轎廂架安裝主要內容包括轎廂緩沖器的安裝、安全鉗的安裝、龍門架的拼裝、主導靴的安裝、轎底的安裝、轎廂反繩輪的安裝、撞弓的安裝、安全鉗的調整等。
要求懸掛曳引繩主要內容包括繩頭的制作、曳引繩懸掛、曳引繩的張力調整等。
要求限速器漲緊裝置安裝主要內容包括限速器的安裝、漲緊裝置的安裝、限速器鋼絲繩的安裝、限速器與安全鉗聯動的調整等。
要求層門安裝主要內容包括層門地坎的安裝、層門門框的安裝、層門上坎的安裝、層門門扇的安裝、層門門鎖的安裝與調整、層門自閉裝置的安裝與調整等。
要求轎廂及轎門安裝主要內容包括轎廂地坎的安裝、轎廂的拼裝、轎頂護欄的安裝、門機的安裝與調整、轎門門扇的安裝、門刀的安裝等。
要求其它裝置安裝主要內容包括爬梯安裝、端站保護安裝、平層裝置安裝、對重緩沖距的調整、對重護欄安裝、層門及轎廂防切護板的安裝等。
三、要求可完成以下實訓項目
1)曳引電動機變頻驅動控制電路檢測調節及故障查找實訓；
2)曳引機制動器機械調節及故障查找實訓；
3)轎廂門電動機變頻器驅動控制電路檢測調節及故障查找實訓；
4)限速器動作調節實訓；
5)限速器動作控制電路檢測即故障查找實訓；
6)安全鉗調節檢測調節實訓；
7)安全鉗傳動機構調節檢測調節實訓；
8)轎廂門傳動機構調節、維護、故障查找及排除實訓；
9)轎廂門控制電路故障查找及排除實訓；
10)廳門傳動機構調節、維護、故障查找及排除實訓；
11)廳門控制電路故障查找及排除實訓；
12)轎廂導軌檢測、調節實訓；
13)對重導軌檢測、調節實訓；
14)導靴與導軌的檢測、調節實訓；
15)平層裝置調節及控制電路故障查找及排除實訓；
16)樓層轎廂召喚箱調節及控制電路故障查找及排除實訓；
17)轎內按鈕操縱箱控制電路故障查找及排除實訓；
18)指層燈箱控制電路故障查找及排除實訓；
19)轎頂檢修箱控制電路故障查找及排除實訓；
20)上端極限位置保護裝置控制電路故障查找及排除實訓；
21)下端極限位置保護裝置控制電路故障查找及排除實訓；
22)照明控制電路故障查找及排除實訓；
23)通訊電路故障查找及排除實訓；
24)微機控制電路故障查找及排除實訓；
25)電源電路故障查找及排除實訓；
四、▲配置要求
1?井道及觀測平臺（提供詳細的清單及尺寸，詳見附件一）?1?套?
2?曳引機??1?套?
3?轎廂導軌??1?套?
4?對重導軌??1?套?
5?轎廂架?表面噴漆處理?1?套?
6?轎廂?表面噴漆處理?1?套?
7?限速器－漲緊裝置?1?套?
8?限速器傳動鋼絲繩??1?套?
9?曳引鋼絲繩?1?套?
10?安全鉗?1?套?
11?安全鉗傳動機構?表面噴漆處理?1?套?
12?樓層招呼箱?電壓：DC24V；?2?套?
13?指層燈箱?電壓：DC24V；?2?套?
14?轎內操作箱??1?套?
15?上端極限位保護裝置??1?套?
16?下段極限位保護裝置??1?套?
17?平層控制裝置??2?套?
18?主控制柜??1?套?
19?轎頂維修箱?1?套?
20?電梯照明裝置?電壓：AC220V/60W螺口?1?套?
21?轎頂繩輪?輪節徑：400mm；繩槽數：3；?1?只?
22?對重繩輪?輪節徑：400mm；繩槽數：3；?1?只?
23?機房導向輪?輪節徑：400mm；繩槽數：3；?1?只?
24?實訓工具（不少于45種規格）?1?套?
25?隨機資料?相關說明書及圖紙?1?套?
附件一：
名稱 |
型號／規格 |
數量 |
單位 |
備注 |
井道立柱底板 |
材料：Q235；尺寸：400×400×12mm； |
4 |
塊 |
|
走廊立柱底板 |
材料：Q235；尺寸：250×250×12 mn； |
4 |
塊 |
|
平板 |
材料：Q235；尺寸：150×150×3 mm； |
4 |
塊 |
|
材料：Q235；尺寸：80×80×3mm； |
4 |
塊 |
|
|
花紋板 |
材料：Q235；尺寸：800×1670×3mm； |
5 |
張 |
|
材料：Q235；尺寸：800×2300×3mm； |
2 |
張 |
|
|
材料：Q235；尺寸：800×2230×3mm； |
5 |
張 |
|
|
材料：Q235；尺寸：106×200×3mm； |
2 |
張 |
|
|
井道立柱 |
材料：Q235；尺寸：150×150×5000mm； |
4 |
條 |
|
踏步一樓 |
材料：Q235；寬度：880mm； |
5 |
階 |
|
踏步二樓 |
材料：Q235；寬度：680mm； |
10 |
階 |
|
踏步三樓 |
材料：Q235；寬度：680mm； |
11 |
階 |
|
膨脹螺絲 |
M14×120mm； |
40 |
只 |
帶平墊，圈墊 |
平臺架 |
材料：Q235；尺寸：800×3900mm； |
5 |
個 |
|
材料：Q235；尺寸：800×2300mm； |
2 |
個 |
|
|
欄桿 |
材料：Q235；尺寸：1100×3740mm； |
6 |
個 |
|
材料：Q235；尺寸：1100×3740mm； |
1 |
個 |
高欄 |
|
材料：Q235；尺寸：1450×2350mm； |
1 |
個 |
正 |
|
材料：Q235；尺寸：1100×1425mm； |
1 |
個 |
反 |
|
材料：Q235；尺寸：1100×720mm； |
4 |
個 |
直角 |
|
一樓樓梯欄桿 |
材料：Q235；正斜 |
1 |
個 |
|
一樓樓梯欄桿 |
材料：Q235；反斜 |
1 |
個 |
|
二樓樓梯欄桿 |
材料：Q235；側斜 |
1 |
個 |
|
三樓樓梯欄桿 |
材料：Q235；側斜 |
1 |
個 |
|
不規則欄桿 |
材料：Q235； |
1 |
個 |
|
不規則欄桿 |
材料：Q235； |
1 |
個 |
|
方管 |
材料：Q235；40×60mm； |
4 |
條 |
|
走廊立柱 |
材料：Q235；尺寸：150×150×6000mm； |
4 |
條 |
