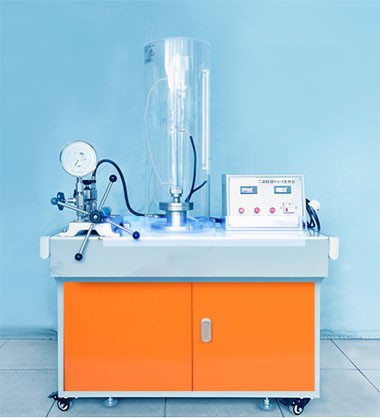

二氧化碳 P-V-T 關系儀實驗裝置 JG ACC-R081 二氧化碳 P-V-T 關系儀
一 . 實驗?zāi)康?
1. 測定二氧化碳的 P-V-T 關系，觀察臨界現象：
①臨界狀態附近氣液兩相模糊的現象。
②氣液整體相變現象。
③測定 CO2 的 pc 、 vc 、 tc 等臨界參數，并將實驗所得的 vc 值與理想氣體狀態方程和范德瓦爾方程的理論值相比教，簡述其差異原因。
2. 測定在不同壓力下飽和蒸汽和飽和液體的比容（或密度）及飽和溫度和飽和壓力的對應關系。觀察凝結和汽化過程及臨界狀態附近汽液兩相模糊的現象。
3. 測定二氧化碳飽和溫度和飽和壓力的對應關系。
二 . 技術指標
1. 承壓玻璃管及設備耐壓承限可達到 11MPa ，承壓玻璃管內的二氧化碳完全呈現液化狀態 30 分鐘以上方可泄壓，如未達到此標準，作不合格設備處理。
2. 工作電源 AC220V 、 50Hz ，單相三線制、功率 2100W 。安全保護：具有接地保護、漏電保護、過流保護。
3. 裝置外形尺寸： 1180×630×1500mm 。
三 . 主要配置及參數
1. 精密加工一次成型電鍍實驗本體：高壓容器用 45 號鋼一次性加工成型，表面采用鍍鉻處理，內部裝有玻璃容器。
2. 保護罩：透明有機玻璃材質、厚度 8mm ， 35cm×35cm×70.5cm 。
3. 恒溫水箱： 304 不銹鋼材質，尺寸 25cm×25cm×25cm ，內設 1500W 的加熱棒和銅 - 康銅的熱電偶，溫度顯示分辨率 0.1 ℃ 。
4. 電加熱器： U 型加熱棒，加熱功率可達 1500W 。
5. 微電腦數字溫度控制器：溫度測量范圍： -30 ℃ ~300 ℃ ，分辨率： 0.1 ℃ ，測溫精度： ±1 ℃ 。
6. 數字溫度傳感器： NTC 溫度傳感器，使用溫度范圍 :-40~150 ℃ ， B 級精度，數顯溫度表溫度顯示分辨率 0.1 ℃ 。
7. 壓力校驗儀：配有壓力表、油杯、檢驗壓力范圍 0-60MPa ，基本誤差：實際測量值的 ±0.05% ，可設定最高壓力，比容： 0.001 ～ 0.012m^3?kg 。
8. 循環水泵：交流 220V 、流量 600L/H 、揚程 7M ，電機功率 28.8W 。輸出電壓 24V 。
9. 精密壓力表：表盤同時顯示 MPa 和 kgf/cm? ，測量范圍 0-16MPa 和 0-160kgf/cm? ?；菊`差為實際測量值的 ±0.4% 。
10. 承壓玻璃管：刻度管最小分度值 1mm 。水套：有機玻璃材質，直徑： 25mm, 高度： 550mm 。
11. 二氧化碳?xì)怏w，水銀：級別為分析純 AR ，溫度計。
12. 照明日光燈：節能燈管，功率 15W 、色調 RR 。
13. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）等組成，控制箱面板采用深藍色楷體。
14. 雙面亞光密紋噴塑實驗桌（配萬向輪及禁錮腳、調整角可調整桌面水平及固定
。
