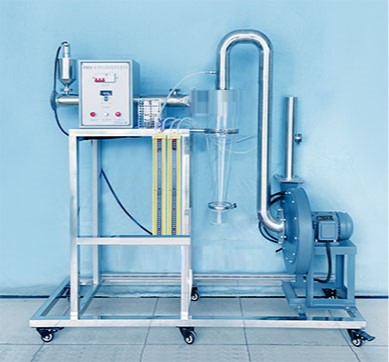

除塵器性能測定實驗裝置 JG ACC-Z021 除塵器性能測定實驗臺
一 . 實驗?zāi)康?
1. 學習旋風除塵器除塵原理，掌握煙塵性質、結構尺寸變化、運行狀況對除塵器性能的影響。
2. 掌握旋風除塵器入口流速、出口流速、壓力損失和阻力系數的測定方法。
3. 掌握旋風除塵器的分割粒徑、分級效率和總效率的估算和測定方法。
4. 掌握旋風除塵器在工程應用中的適用范圍、設計依據、設計方法、公式計算。
二 . 技術指標
1. 旋風除塵器設計參數：
① 整套裝置動力為負壓式，高徑比 4 ： 1 。
② 裝置允許含塵質量濃度 <1mg/m3 ；配置至少六種粉塵。
③ 旋風除塵器入口設計氣流速度 14~24m/s ，設計氣流速度可調。
④ 旋風除塵器的壓力損失≤ 1500Pa 。
⑤ 除塵器的總除塵效率≥ 75% 。
⑥ 按照工程設計要求設計筒體、錐體、進氣管、排氣管、排塵口、旋流阻斷器和卸灰室等部件尺寸，裝置運行滿足以上設計參數要求，標書中提供各部分的設計尺寸與計算過程，驗證是否符合。
2. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制，功率≤ 950w ；安全保護：具有接地保護、漏電保護、過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4. 實驗通風管路、彎頭、卡盤、寶塔頭：材質均為 304 不銹鋼。
5. 臺面采用 304 不銹鋼板，不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、腳輪均為萬向帶禁錮）。
6. 裝置外形尺寸： 1650mm×516mm×1650mm 。
三 . 主要配置及參數
1. 旋風除塵器 1 套：透明有機玻璃材質、壁厚 5mm 。
2. 卸灰室 1 套：材質透明有機玻璃管、含旋流阻斷器、 φ100mm*80mm ，卡盤連接，方便裝卸。
3. 粉塵分布器 1 套，含電機 1 臺： 304 不銹鋼、壁厚 1.5mm 、 φ102*110mm 。
4. 氣塵混合裝置 1 套： PP 材質混合芯葉管道靜態混合器。
5.U 形壓力計 2 個：玻璃材質。
6.L 型皮托管 1 套： 304 不銹鋼材質，系數 0.999~0.998 。
7. 濃度人工檢測口 2 個、風壓檢測口 2 個、透明測壓軟管 1 批。
8. 離心通風機 1 臺：電壓 380V 、功率 0.75KW 、頻率 50Hz 、流量 402~545m3/h 、全壓 2223-2262Pa 、轉速 2830r/min 。
9. 變頻器 1 套：電壓 380V ，功率 750W ，控制風機轉矩調節風量大小。
10. 六種粉塵各 0.5KG 。
11. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；開關電源；正泰電器：接觸器、帶燈自鎖按鈕開關、漏電保護器等組成。
12. 實驗指導書作為驗收標準，
。
