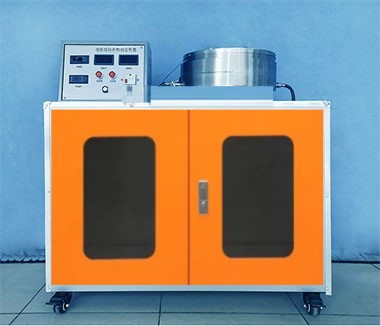

液體導熱系數測定實驗臺 JG ACC-R051 型 液體導熱系數測定裝置
一 . 實驗目的
1. 用穩態法測量液體的導熱系數。
2. 了解實驗裝置的結構和原理，掌握液體導熱系數的測試方法。
3. 可測試 200 度以下的液體導熱系數。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 實驗工況改變熱平衡時間：≦ 30 分鐘。
3. 工作電源：電壓 AC220V 、 50Hz ，單相三線制、功率 500W 。安全保護：具有接地保護、漏電保護、過流保護。
4. 裝置外形尺寸： 1170×640×1100mm 。
三 . 主要配置及參數
1.304 不銹鋼上加熱殼體：尺寸為 290×290×80mm, 加熱器、保溫棉，加熱導線和不銹鋼殼體。
2. 傳熱媒體：紫銅板 ,296×296×4mm 。
3. 不銹鋼下循環冷卻器主體：不銹鋼殼體，尺寸： 300×300×55mm 。
4. 高精度電流電壓調節裝置 1 臺，精度調節等級 0.1% 。
5. 測試液膜高度： 3mm 、 4mm 、 5mm 有機玻璃墊片，規格： 29×29×3mm ， 29×29×4mm ， 29×29×5mm 。
6. 調平螺拴。
7. 加熱器：薄膜加熱片，電阻絲，輔加熱器 270×270mm ，主加熱器 150×150mm ，加熱功率 500W 。
8. 微電腦溫度控制器（自帶 1 根 NTC 溫度傳感器） 2 個：溫度測量范圍： -30 ～ 300 ℃ ，分辨率： 0.1% ，測溫精度： ±1 ℃ ，輸入電源 220VAC±10% ， 50/60HZ （可選配 12VAC 或 110VAC ），測量輸入： 1 根 NTC 溫度傳感器（自帶），輸出： 1 路繼電器輸出，繼電器容量 5A 、 10A 可選配，環境要求：溫度 -10 ℃ -60 ℃ ，濕度： 20%-85% ，開孔尺寸： 71×29mm 。
9. 多功能潛水泵：電壓 220-240V/50HZ ，額定功率 20W ，最大揚程（ H-Max ） 1.5m ，最大流量 900L/H ，重量 0.5Kg 。
10. 水箱：白色 10mm 厚 PP 板、 450×300×300mm 。
11. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）、調節旋鈕、線槽等組成，控制箱面板采用深藍色楷體。
12. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）
。
