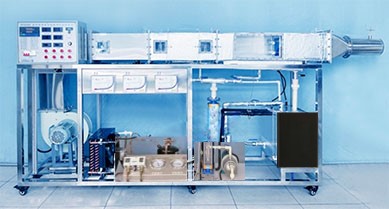

表冷器噴水室性能實驗裝置 JG ACC-Z002 表冷器噴水室性能實驗臺
一 . 實驗目的
1. 了解噴水室及表冷器與空氣之間的熱濕交換過程。
2. 通過實驗加深對直接接觸式和表面式熱濕交換概念地理解。
3. 掌握測量噴水室和表冷器進出水和空氣進出口溫度、相對濕度、阻力特性的方法。
4. 熟悉換熱量、熱交換效率系數和接觸系數的測定方法。

二 . 技術指標
1. ★ 干濕球溫度測量的空氣相對濕度與濕度表測出來的誤差在 5% 以內。
2. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制、功率≤ 8000w ；安全保護：具有接地保護、漏電保護、過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4. 不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外形尺寸： 3210*650*1500mm 。
三 . 主要配置及參數
1. 冷水系統：水箱及電加熱器、壓縮機及配套儲液罐、干燥過濾器、風冷冷凝器， 15m 蒸發器盤管。
2. 壓縮機 1 臺：電壓 220V~240V 功率 800W 、頻率 50HZ 、 1P 定頻、制冷劑 R22 、制冷量 2600W 、渦旋式結構（轉子壓縮機）。
3. 制冷機組儲液罐 1 個：溫度范圍 -40 ℃ ~+130 ℃ 、進口內徑 φ9.6mm 、出口內徑 φ9.3mm 、最大工作壓力 4.2MPa 、規格 2.2L 、適用制冷劑 R12 、 R22 、 R134a 、 R404A 、 R410 、 R502 、 R507 。
4. 干燥過濾器 1 個：溫度范圍 -40 ℃ ~+120 ℃ 、單向 10mm 螺紋接口、最大工作壓力 4.5MPa/650Psig 。
5. 風冷冷凝器帶風機 1 套：翅片厚度 0.105mm 、間距 2.8mm ，風機電壓 220V 、功率 90W 、轉速 1300r/min 。
6.15m 蒸發器盤管 1 套：材質鈦合金。
7. 熱力膨脹閥 1 個：蒸發溫度范圍 -40 ℃ ~+10 ℃ 、名義制冷量 1T （冷噸）、 3.5KW （千瓦）、 3024Kcal/h （大卡）、接口螺紋進口端 5/8-18UNF 、出口端 3/4-16UNF 、內平衡、最大工作壓力 2.0MPa 、最大測試壓力 3.0MPa 、適用 R22 制冷劑。
8. 儲水箱： 304 不銹鋼材質、壁厚 1.5mm 、尺寸 590mm*280mm*440mm 、外部包保溫棉。
9.U 型加熱管：電壓 220V 、功率 1500W 、 3 組。
10. 不銹鋼噴射泵 1 臺：電壓 200V 、功率 550W 、額定流量 2.5m3/h 、額定揚程 16m 、配管內徑 φ25mm 。
11. 法蘭連接式玻璃轉子流量計 1 個：液體、 100-1000L/H 。
12. 表冷器 1 個：鋁制翅片。
13.16 路巡檢儀 1 套：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）。
14. 溫度傳感器 16 個：分度號 PT100 、測量范圍 -200~420 ℃ 。
15. 溫控儀 2 個：電壓 220V 、 1 路繼電器輸出、繼電器容量 10A 、溫控測控范圍 -30~300 ℃ 、分辨率 0.1 ℃ 、環境要求 -10 ℃ ~60 ℃ 、 4 米溫控線。
16. 噴水室 1 套：材質 304 不銹鋼、壁厚 1.5mm 、兩個 Y-1 型 ABS 噴嘴、左側一塊擋水板、右邊兩個擋水板 17. 超聲波加濕器 1 臺：電壓 220V 、功率 25W 、水箱容量 3L 、加濕量 350ml/h 。
18. 空氣電加熱器：干燒型翅片加熱管， M 型、電壓 220V 、功率 1200w 。
19. 紅油斜管微壓計 3 個： -10~600pa ，含紅油 1 瓶，雙色管 1 條
20.L 型畢托管 1 個：材質 304 不銹鋼，系數 0.999~0.998 。
21. 高低壓壓力控制器 1 個：當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源。
22. 離心風機 1 臺：電壓 380V 、功率 0.75KW 、轉速 1450r/min 、流量 1950-2850m3/h 、全壓 390~490pa 。
23. 變頻器 1 套：功率 0.75KW 、 AC380V 。
24. 視液鏡：焊口 3/8 、銅；不銹鋼閥門 5 個。
25. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；數顯電壓表 2 個、數顯電流表 2 個、固態調壓器；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成 。

。
