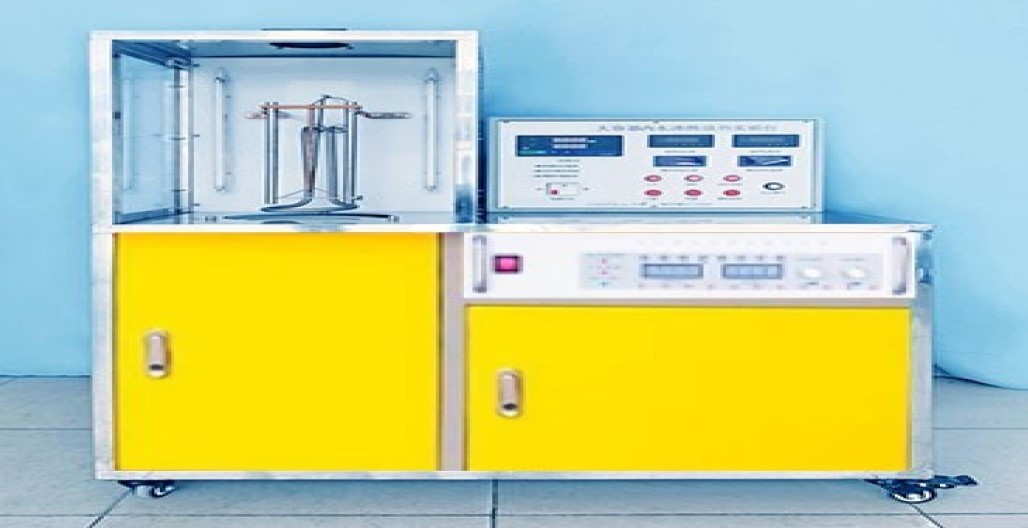

大容器內水沸騰放熱實驗裝置 JG ACC-R015 大容器內水沸騰放熱實驗臺

一 . 實驗目的
1. 觀察水在大容器內沸騰的現象。
2. 建立起水泡狀沸騰的感性認識。
3. 改變試件的熱負荷，同時測定加熱功率及表面溫度，以熱負荷和溫差 ta-ts 為坐標，即可繪制大容器內水泡狀沸騰區的沸騰曲線。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電源： AC220V 、 50Hz ，單相三線制、功率 2500W 。安全保護：具有接地保護、漏電保護、過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。 4. 裝置外形尺寸： 1050×600×1500mm 。
三 . 主要配置及參數
1. 實驗試件管： 304 不銹鋼，管徑 D1=4mm ， L=110mm ，試件不可更換，試件測溫傳感器： PT100 。
2. 輔助加熱器加熱功率： 1500W ，加熱器管直徑： D2=10mm 。
3. 大容器（燒杯）： 5000ml 。
4. 不銹鋼實驗臺和可調整燒杯高度的燒杯升降臺（電動操作）電機： AC220V ， 50/60HZ ，功率： 14W ，轉數 30r/min 。
5. 限位器： 2 個， 15A ， 1/2HP ， 125 ， 250VAC ， 0.6A ， 125VDC ， 0.3A ， 250VDC 。
6. 可控硅低電壓大電流可調穩壓整流器（直流電源）：交流輸入 AC220±15 ， 50HZ±10 ％，穩壓精度：源效應：≤ 0.2 ％有效值，時漂：≤ 0.3 ％有效值，溫漂：≤ 0.03 ％有效值 / ℃ ，負載效應：≤ 0.3 ％有效值，穩流精度：源效應：≤ 0.2 ％有效值，時漂：≤ 0.8 ％有效值，溫漂：≤ 0.03 ％有效值 / ℃ ，負載效應：≤ 0.3 ％有效值，輸出： 0-20V 、 0-100A ；
7. 熱電偶：分度號： K 型，測試范圍： 0-800 度，允差值： ±1.5 ℃ 。
8. 巡檢儀：測試范圍： 4-20mA/0-1000 ， AC220V/50HZ ，精度： 0.5% 。
9. 分流器： 100A ， 75mv ，準確精度， 0.5 級。
10. 數顯交流電壓表、電流表： AC220V ， 0-10A 。
11. 數顯直流電壓表、電流表： DC0-50V ， 0-5A 。
12. 銅螺絲 M10×50 、銅支架；
13. 照明日光燈： 2 個， T4 ，功率 12w 。
14. 風機：小型， 220-240V ， 50/60HZ ， 0.14A ，用于散發熱量。
15. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用深藍色楷體。
16.304 不銹鋼安裝控制柜（配有彈跳柜鎖，框架采用 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）

。
