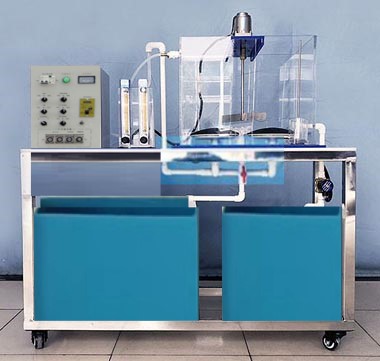

JGPC-G041型SBR法膜生物反應器實驗裝置
一 . 實驗?zāi)康?
1. 了解 SBR 膜生物反應器的構造和工作原理。
2. 掌握 SBR 膜生物反應器的設計和運行的參數。
3. 就某種污水進行動態處理實驗，以確定工藝參數和處理水的水質。
二 . 技術指標
1. 處理水量： 30L/ 批。
2. 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 200W ，安全保護：具有接地保護、漏電保護、過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4. 裝置外形尺寸： 1600mm×450mm×1400mm 。
三 . 主要配置及參數
1.SBR 反應池 1 套（ 550mm×300mm×450mm) ：透明有機玻璃材質。
2. 水泵 1 臺、低噪音充氧泵 1 臺、調速電機和調速器 1 套、攪拌裝置 1 套。
3. 中空纖維膜組件 1 套、隔膜泵 1 臺、曝氣頭 2 套。
4. 原水箱和清水箱 1 只：白色 PP 板、厚度 10mm ，水箱底板上安裝有放空閥，方便將水排凈。
5. 攪拌電機 1 臺：功率 25W 、轉速 90rpm 、不銹鋼攪拌槳 1 套。
6. 氣體流量計 1 只、轉子流量計 1 只。
7. 進水電磁閥 1 只、出水電磁閥 1 只。
8.304 不銹鋼臺面、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備。
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、可編程自動控制器 4 套、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
10. 公元 ERA 配套連接管道和閥門、彎頭。
11. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成 .
。
