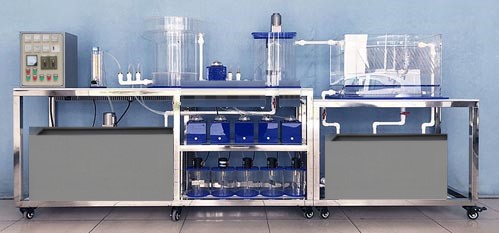

JGPC-G268 型 Fenton 氧化法污水處理實驗裝置
一 . 實驗?zāi)康?
1. 理解 Fenton 試劑催化氧化的機理及運行因素。
2. 掌握運用正交方法進行多因素多水平實驗的設計。
3. 對實驗結果進行直觀分析，確定因素的主次關系及格因素的水平。
二 . 技術指標
1. 處理水量： 10L/h 。
2. 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 600W ，安全保護：具有接地保護、漏電保護、過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4. 裝置外形尺寸： 2200mm×450mm×1600mm 。
三 . 主要配置及參數
1.Fenton 池 1 個：水力停留時間 60min ，采用有機玻璃材質，
尺寸 Φ250mm×800mm 。
2. 中和池 1 個：水力停留時間 20min ，采用有機玻璃材質，
尺寸 200mm×200mm×600mm 。
3. 絮凝池 1 個：水力停留時間 20min ，采用有機玻璃材質，
尺寸 200mm×200mm×600mm 。
4. 斜板沉淀池：水力停留時間 120min ，采用有機玻璃材質，
尺寸 600mm×280mm×600mm 。
5. 進水泵 1 臺。蠕動泵 1 臺： 204K ，回流使用。
6. 流量測量與調節：轉子流量計，液體流量計 1 個（量程 3-30L/H ）。
7.Fenton 池?cái)嚢桦姍C(jī) 1 臺、不銹鋼攪拌獎 1 套、攪拌調速器 1 臺、絮凝池?cái)嚢桦姍C(jī) 1 臺、不銹鋼攪拌獎 1 套、攪拌調速器 1 臺。
8.H2O2 加藥計量泵 1 臺、 FeSO4 加藥計量泵 1 臺、 NaOH 加藥計量泵 1 臺、 PAM 加藥計量泵 1 臺、 PAC 加藥流量計 1 個，溶藥槽 5 個（透明有機玻璃材質、 φ150*200 、壁厚 5mm ）、溶藥槽攪拌裝置 5 套。
9. 原水箱和清水箱各 1 只：白色 10mm 厚 PP 板，水箱底板上安裝有放空閥，方便將水排凈。
10. 攪拌電機 1 臺：功率 25W 、轉速 90rpm 、不銹鋼攪拌槳 1 套。
11.304 不銹鋼臺面、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備。
12. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
13. 公元 ERA 配套連接管道和閥門、彎頭。
14. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成
。
