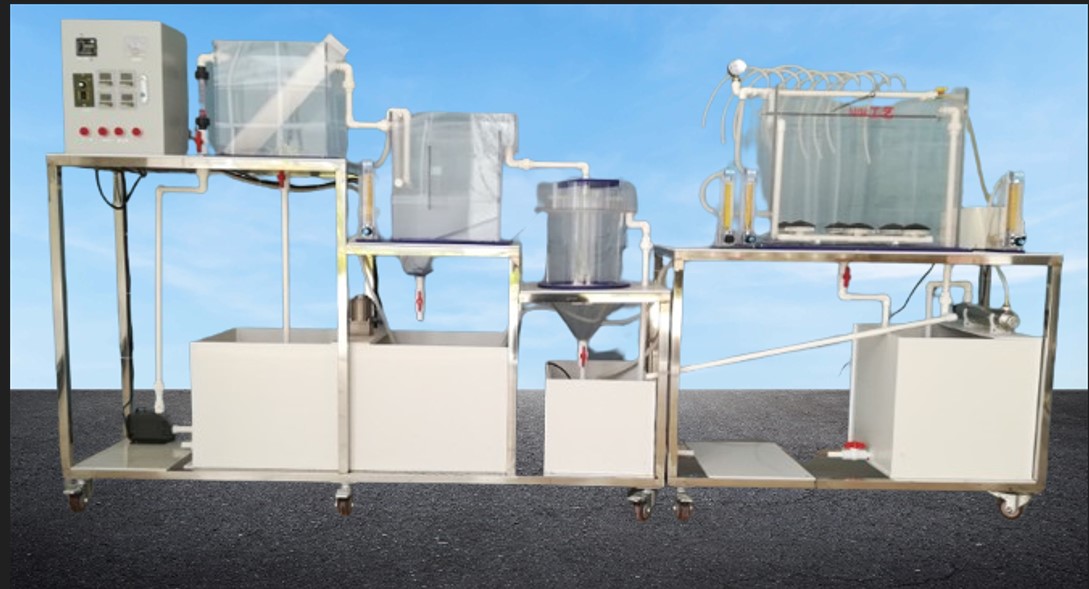

JGPC-C031 型 MBR 工藝市政污水處理模擬裝置
一 . 實驗原理
MBR 工藝是將膜分離技術與生物處理技術相結合的一種污水處理技術。污水中的絕大部分有機物被微生物所分解，膜分離組件將混合液中直徑大于膜孔徑的微粒和微生物截留下來，從而得到清徹的處理水。
二 . 技術指標
1. 處理水量： 10L/h 。
2. 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 600W ，安全保護：具有接地保護、漏電保護、過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4. 裝置外形尺寸： 4500mm×450mm×1600mm 。
三 . 主要配置及參數
1. 格柵池 1 套：透明有機玻璃材質、有效容積 10L 。
2. 曝氣沉砂池：透明有機玻璃材質、有效容積 10L 。
3. 厭氧池 1 個：透明有機玻璃材質，有效容積 10L 。
4. 缺氧池 1 個：透明有機玻璃材質，有效容積 15L 。
5. 好氧池 1 個：透明有機玻璃材質，有效容積 40L 。
6.MBR 膜生物反應器：透明有機玻璃材質、有效容積 50L 。
7.UV 紫外殺菌裝置 1 套：紫外燈 1 套、 304 不銹鋼外殼、 220V 、 16W 。
8. 原水箱和清水箱各 1 個：白色 PP 板、厚度 10mm ，水箱底板上安裝有放空閥，方便將水排凈。
9. 攪拌電機 1 臺：功率 25W 、轉速 90rpm ；不銹鋼攪拌槳 1 套。
10. 提升泵 1 臺。攪拌裝置 2 套：轉速可調。
11. 氣泵 3 臺：功率 85W 、排氣量 90L/min 、壓力＞ 0.035Mpa ；曝氣系統 3 套。
12. 平板膜組件 1 套： PVDF 平板膜， 0.06m2/ 片，共 6 片。
13. 抽吸泵 1 臺，真空表 1 個。
14. 回流裝置 2 套：流量數顯和無極調速，具有定時定量輸送及回吸功能（防止滴漏），最大流量分別可達 30L/h 和 12L/h 。
15. 流量測量與調節：轉子流量計，液體流量 2 個（量程 2~20L/H ），氣體流量 3 個（量程 100~1000L/h ）。
16.304 不銹鋼臺面、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備。
17. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
18. 公元 ERA 配套連接管道和閥門、彎頭。
19. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）
。
