一 . 實驗目的
1. 了解城市污水處理集中水回用種常用的單元操作技術。
2. 掌握由這些單元操作組成的處理流程。
3. 觀察廢水、污泥和空氣在處理過程中的舉動。
4. 通過對城市污水進行實際處理實驗來取定其設計參數與處理結果的分析。
二 . 技術指標
1. 處理水量： 50~100L/h 。
2. 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 3000W ，安全保護：具有接地保護、漏電保護、過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4. 裝置外形尺寸： 11000mm×550mm×1600mm 。

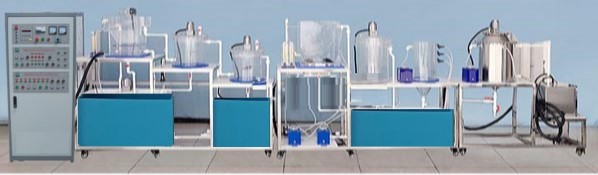

三 . 主要配置及參數
1. 斜板隔油池處理 1 套：透明有機玻璃材質、壁厚 10mm ， 700×500×1000mm ；含刮油裝置 1 套。
2. 厭氧池處理 1 套、透明有機玻璃材質、壁厚 9mm ， ? 450×900mm ；帶攪拌裝置 1 套。
3. 缺氧池處理 1 套、有機玻璃材質、厚度 10mm ， 600×450×800mm ；帶曝氣裝置、半軟性填料。
4. 好氧池處理 1 套、有機玻璃材質、厚度 10mm ， 700×450×700mm ；帶曝氣裝置、半軟性填料。
5. 輻流式沉淀池處理 1 套、有機玻璃材質、壁厚 9mm ， ? 400×600mm ；帶攪拌裝置 1 套。
6. 角錐污泥濃縮池處理 1 套、有機玻璃材質、壁厚 9mm ， ? 400×500mm 。
7.304 不銹鋼污泥消化罐處理 1 套、溫度控制系統 1 套、 304 不銹鋼材質、壁厚 2mm ， ? 350×1000mm 。
8.304 不銹鋼板框式壓濾機處理 1 套、（ 1 規格 ?100 、層數 10 、過濾壓力（ Kg/cm2 ） 0.5 、過濾介質（微孔濾膜）（ um ） 0.8 、水流量（ T/h ） 1.5 、電源三相 380V ）。
9. 刮渣電機 1 套、攪拌裝置 4 套。
10. 自吸式水泵 3 臺、電磁式空氣壓縮機 1 臺。
11. 加熱恒溫水浴 1 套、數字溫度控制儀 1 臺、溫度控制系統 1 套。
12. 流量測量與調節：進水液體流量計 2 個：量程 25-250L/H ，氣體流量計 1 個：量程 400~4000L/h 。
13. 原水箱和清水箱各 1 個：白色 PE 水箱，容積 200L ，水箱底板上安裝有放空閥，方便將水排凈。
14. 污泥箱 3 個，中間水箱 1 個：白色 PP 板、厚度 10mm ，水箱底板上安裝有放空閥，方便將水排凈。
15. 攪拌電機 1 臺：功率 25W 、轉速 90rpm 、不銹鋼攪拌槳 1 套。
16.304 不銹鋼臺面、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備。
17. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
18. 公元 ERA 配套連接管道和閥門、彎頭。
19. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
。
