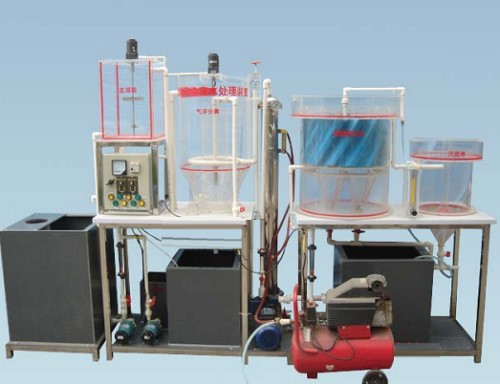

紡織印染廢水處理實驗設備 J GPC-G176 型 紡織印染廢水處理模擬實驗裝置
一 . 實驗目的
紡織印染廢水處理模擬實驗裝置，可模擬再現印染廢水處理工藝流程，通過對各個設施設備的連接運行，強化學生對整個污水處理工藝的運行操作的能力，輔助完成污水處理工藝流程的教學內容。
二 . 技術指標
1. 環境溫度： 5~40 ℃ 、處理量： 50~100L/h 。
2.BOD5 去除率＞ 91% 、 COD 去除率＞ 95% 、色度去除率＞ 95% 。
3. 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 2000W ，安全保護：具有接地保護、漏電保護、過流保護。
4. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
5. 裝置外形尺寸： 5600×450×1800mm 。
三 . 主要配置及參數
1. 機械格柵 1 套，柵格間距 2mm ，透明有機玻璃材質。
2. 機械混凝池 1 套，第一格為慢速攪拌池，第二格為快速攪拌池，攪拌電機 2 臺，攪拌槳 2 套，調速器 2 套，加藥桶 2 個。
3. 斜板沉淀池，透明有機玻璃材質。
4. 厭氧池，厭氧攪拌器，攪拌電機 1 臺，調速器 1 臺，攪拌槳 1 臺。
5. 缺氧池，缺氧攪拌器，攪拌電機 1 臺，調速器 1 臺，攪拌槳 1 臺。
6. 膜生物反應池、膜組件箱 1 套：透明有機玻璃材質，平板膜材質 PVDF ，風機 1 臺，氣體流量計 1 臺，曝氣穿孔管 1 套，膜出水泵 1 臺（不銹鋼離心泵），混合液回流泵 1 臺。
7. 壓力過濾罐 1 套，石英砂濾料 1 套。
8. 臭氧接觸池 1 臺，有機玻璃材質，臭氧發生器 1 臺，鈦曝氣頭 4 個。
9. 進水泵 2 臺，流量計 2 只、反沖洗水泵 1 臺。
6. 原水箱、清水箱、調節水箱各 1 只：白色 10mm 厚 PP 板，水箱底板上安裝有放空閥，方便將水排凈。
7. 攪拌電機 1 臺（功率 25W 、轉速 90rpm ）、不銹鋼攪拌槳 1 套。
8.304 不銹鋼臺面、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備。
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
10. 公元 ERA 配套連接管道和閥門、彎頭。
11. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
。
