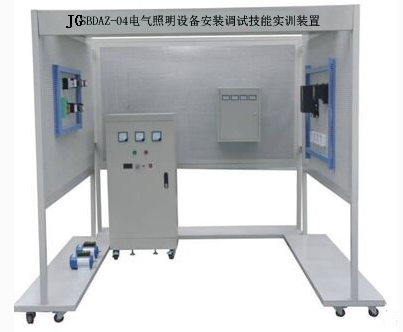

JGSBDAZ-04 電氣照明設備安裝調試技能實訓裝置

一、特 點：

電氣照明設備安裝調試技能實訓裝置在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。

電氣照明設備安裝調試技能實訓裝置

1. 配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能

2. 電氣照明典型線路采用優質元器件

3. 防雷接地裝置采用工業現場所用的避雷針和避雷器進行實訓

二、技術性能

1. 輸入電壓：三相四線～ 380V ± 10% 50HZ

2. 工作環境：環境溫度范圍為 -5 ℃～ +40 ℃ 相對濕度＜ 85% （ 25 ℃）海拔＜ 4000m

3. 裝置容量：＜ 3kVA

三、裝置配備

1. 電源、電氣設備配備

(1) 電源部分

三相四線 380V 電網經漏電保護器、接通總開關 , 由接觸器通過起、停按鈕進行操作送電；設有指針式交流電壓表三只指示輸入的三相電源線電壓；交流電源輸出端設有過流保護及漏電保護功能。

(2) 配備一套室內小型配電箱，用于配電箱的室內安裝

(3) 配備室內布線用 PVC 線管、彎頭及線盒用于線管敷設施工、彎頭制作等

(4) 配備典型照明線路施工所用的燈座及開關等元器件

(5) 配備吊扇及配套調速器 1 套

(6) 配備避雷針 1 只

(7) 配備電源防雷器 1 臺

(8) 配備布線用硬質導線

2. 儀器儀表配備：便攜式數字萬用表，三位半顯示

3. 工具配備

配有電工常用工具 2 套 （含剝線鉗、尖嘴鉗、十字螺絲刀、一字螺絲刀、斜口鉗、電工刀、小鋼鋸及鋸片等），電烙鐵 1 把，卷尺 1 把。

四、實訓項目

1. 配電箱安裝

2. 線管敷設前的預制加工

3. 線管的敷設

4. 線管的穿線

5. 燈具的安裝

6. 典型照明電路的安裝及接線

7. 吊扇的安裝及測試

8. 防雷器的安裝

9. 避雷針的安裝



。
