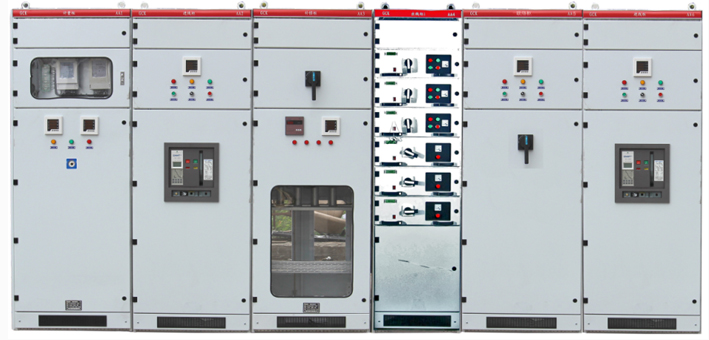

JG -GPD2C智能低壓配電實驗系統
名稱 |
型號 |
尺寸 |
單位 |
數量 |
計量控制實訓柜 |
GCK |
600 × 800 × 2200mm |
臺 |
1 |
進線控制實訓柜 |
GCK |
600 × 800 × 2200mm |
臺 |
2 |
電容補償實訓柜 |
GCK |
600 × 800 × 2200mm |
臺 |
1 |
出線控制實訓柜 |
GCK |
600 × 800 × 2200mm |
臺 |
1 |
聯絡柜 |
GCK |
600 × 800 × 2200mm |
臺 |
1 |
負載柜 |
|
900 × 800 × 1000mm |
臺 |
1 |
工廠供配電自動化控制系統 |
監控后臺 |
|
套 |
1 |
一、概述：
1 、智能配電實驗系統由智能配電成套設備和計算機監控系統構成，智能配電成套設備包括進線柜、計量柜、電容補償柜、出線柜及三相阻感性負載，成套設備全部采用主流品牌的智能萬能式斷路器、智能塑殼斷路器、智能儀表，智能無功補償控制器等供配電系統先進的智能配電設備，并與計算機監控系統構成供配電智能監控系統。
2 、智能低壓配電實驗系統是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備，設備含多種 GCK 低壓電氣控制柜組成多種配電線路， 0.4 KV 電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。
3 、智能低壓配電實驗系統（雙回路供電）是由進線柜、計量柜、補償柜、低壓出線柜、聯絡柜（橋內接線方式）、負載柜組成。采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。
4 、適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。具有：
⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；
⑵系統性，真實反映供配電系統的結構；
⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；
⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。
⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。
二、設備的功能和實訓項目
智能低壓配電實驗系統包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。
柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。
低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。
部分實訓項目：
1 、 配電系統運行方式實訓
2 、 低壓配電設備的倒合閘操作實訓
3 、 雙回路供電及聯絡柜操作實訓
4 、 互感器實訓
⑴ 電流互感器接線方式
⑵ 有功、無功電度表的接線實訓
⑶ 多功能綜合儀表接線實訓
⑷ 抄表實訓
4 、開關電器實訓
⑴低壓框架斷路器的原理與接線
⑵低壓塑殼斷路器的原理與接線
⑶隔離開關的原理與接線
5 、手動功率因數補償實訓
6 、自動功率因數補償實訓
7 、低壓配電線路分級保護實訓
8 、接地保護實訓
9 、 0.4KV 照明系統配電實訓
10 、 0.4KV 動力系統配電實訓
11 、母線聯絡柜倒閘實訓
12 、安全操作規程培訓
13 、供配電工、維修電工職業技能鑒定考核訓練
三、技術參數
⑴使用環境條件
1 、周圍空氣溫度不高于 +40 ℃，不低于 -5 ℃ , 在 24 小時內平均溫度不高于 +35 ℃。
2 、相對濕度在最高溫度 +40 ℃時不超過 50%, 在較低溫度時允許有較高的相對濕度，如 +20 ℃時為 90% ；
3 、空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；
4 、無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于 5 度；
5 、海拔高度不超過 2000 米；
6 、成套設備適用于以下溫度運輸和儲存； -25 ℃至 +55 ℃。在短時間內（不超過 24 小時）不超過 +70 ℃。
⑵主要技術參數
①、額定絕緣電壓：直流 660V
②、額定工作電壓：交流 380V
③、輔助電路額定工作電壓：交流 380V 、 220V
④、母線額定電流： 100A
⑤、分支母線額定電流： 10~16A ；
⑥、柜體尺寸：柜高： 2000mm ，柜寬： 600mm （ 800 mm ），柜深： 800mm
⑶結構特征
①、柜體由薄鋼板沖壓成形，采用標準化設計，結構零 - 件通用性強，機械強度高。
②、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
④、機械聯鎖： GCK 柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟以保證安全。
⑤、受電開關、聯絡開關（多回路供電時）及 GCK 柜的抽屜都具有兩個位置：接通位置及斷開位置。
四、主要配置、功能及主要性能、技術指標
設備名稱 |
規格 / 型號 |
數量 |
用途 |
功能要求 |
主要性能及技術指標 |
進線柜 |
GCK |
2 |
總電源控制 |
1 、附進線帶漏電空氣開關（板后操作） 2 、主斷路器可以手動操作也可以電動操作 3 、帶有進線電壓指示儀表 4 、可以進行各相電壓轉換操作 5 、有三相電流指示儀表 6 、斷路器板前操作 7 、設備帶有前后有隔離保護鋼板 8 、前后開有觀察窗 9 、進線方式：上下均可進出線 |
1 、斷路器： NA1-1000/3P/630A （正泰） 2 、綜合顯示儀表（數顯式）： PY194E-2S4 帶通訊接口 3 、空氣開關（帶漏電保護）： DZ20LE 4 、互感器： BH-0.66 |
計量柜 |
GCK |
1 |
電能 計量 |
有功功率顯示 無功功率顯示 有功電能計量 無功電能計量 綜合顯示儀表 電壓顯示 電流顯示 前后開有必要的觀察窗 |
電流互感器： BH-0.66 三相四線有功電度表： DTS196 三相四線無功電度表： DXS196 有功功率顯示： 6L2-KW 無功功率顯示： 6L2-VAR 綜合顯示儀表（數顯式）： PY194E-2S4 |
補償柜 |
GCK |
1 |
功率因 數補償 |
手動控制功能 自動控制功能 補償電容自動放電功能 補償電容自恢復功能 前后帶有觀察窗 電容保護采用斷路器保護 功率因數顯示 前后開有觀察窗 |
補償電容器： BSMJ0.4 接觸器： CJ19 小型斷路器： DZ47 自動補償控制器： JKL5CF |
出線柜 （動力及照明柜 ） |
GCK |
1 |
動力及照明控制 |
抽屜式，帶有機械連鎖機構， 帶有隔室 每個控制單元帶有斷電保護和電壓指示 每個柜體 6 支路（動力 3 個支路，照明三個支路），每支路控制電流 20A |
塑殼開關： AAM1 接觸器： CJX4 電流表：數顯電流表 |
聯絡柜 |
GCK |
1 |
聯絡 |
連通或者切斷兩個主柜之間電源 |
正泰雙電源自動轉換開關 NZ7-225H/4P/ 200A |
負載柜 |
小車式 |
1 |
動力、照明負荷 |
半開放式結構 負載小車帶單元控制 可移動，車輪帶自鎖裝置 |
（ 1 ） 1.5KW 三相異步電動機 2 臺 （ 2 ） 3kW 可調有功負載 （ 3 ） 4kVar 容性無功負荷 （ 4 ）負載各類型功率必須與必須匹配完成電容無功補償實驗 |
工廠供配電自動化控制系統 |
|
1 |
|
監控軟件功能：供配電系統“四遙”功能 |
計算機：研華工控機 IPC-610L ： CPUE5300 雙核 /2G 內存 /500G 硬盤 /DVD 光驅 /ATX250W 電源 /2 個千兆網口 /8 個 USB2.0/6 個 COM 口 /4 個 PCI 插槽。計算機監控系統要能夠實現監控工況流程轉換，滿足計算機監控系統的工況流程轉換實訓要求。聯想專業液晶 T2254A |

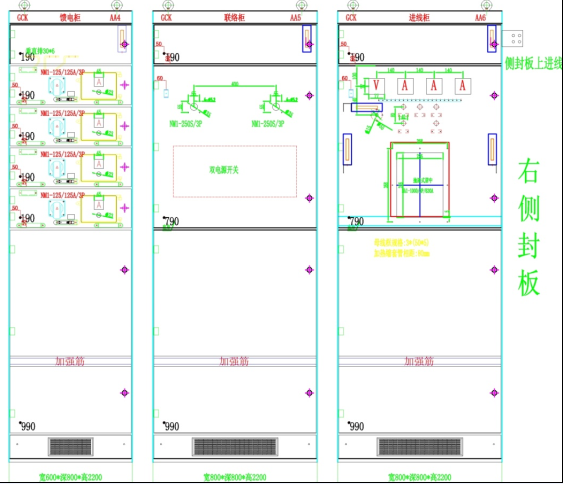

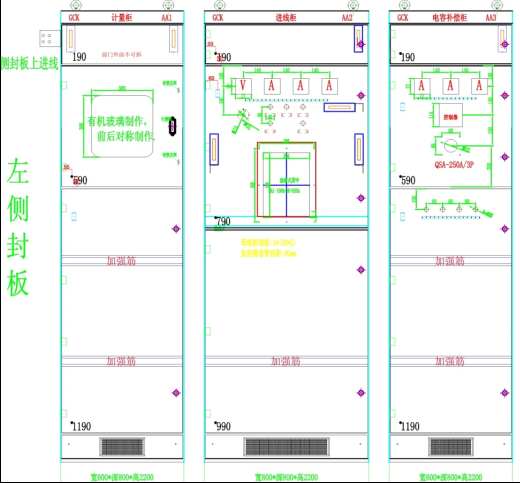

低壓系統圖
。
