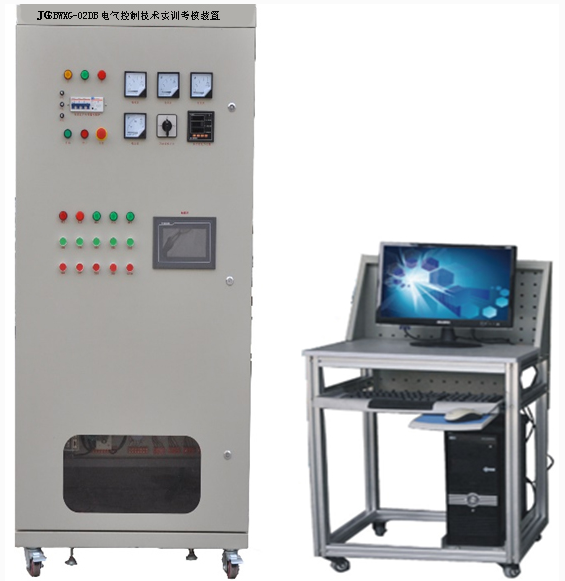

JGSBWXG-02DB電氣控制技術實訓考核裝置

一、概述

"電氣控制技術實訓考核裝置 " 是根據教育部 " 振興 21 世紀職業教育課程改革和教材建設規劃 " 要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。該實訓考核設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電工基本技能》、《電工測量與儀表》、《電機與電氣控制》、《電動機控制電路》、《電力拖動控制電路》等相關專業模塊的職業能力教學與實訓。

配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。經鑒定中心多次使用實踐證明，是一種理想的職業教育實訓設備。

二、設備技術指標

1.設備結構：實訓柜；

2.電源：

1)輸入：三相 AC 380V ± 10% 50HZ 三相五線；

2)固定交流輸出： 380V 接插式 1 組； 220V 接插式 1 組； 220V 插座式 3 組；

3)固定直流輸出： +24V 1 組； -24V 1 組；± 12V 各 1 組；± 5V 各 1 組；

3.接口及儀表：數顯交流電流表 3 只；單相功率因數表 1 只；單 / 三相功率表 2 只；數顯交流電壓表 1 只；

4.整流橋： 1 組。

5.保護：短路保護、過載保護、漏電保護，漏電保護動作電流≤ 30mA ；

三、設備結構配置

（ 1 ）電氣控制系統實訓考核裝置的結構

電氣控制系統實訓考核裝置。是由實訓柜體、門板電氣控制元件（組件）、儀表等，實訓考核單元掛板、網絡組態掛板、 PLC 控制型機床掛板、電機單元、運動單元、溫度控制組件、網孔掛板等組成。

電氣控制系統實訓考核裝置是通過相應的掛板組件組成多種簡單或復雜的電氣控制系統完成教學和實訓。

（ 2 ）電氣控制系統實訓考核裝置主要組成

主令電氣及儀表單元

主令電氣及儀表單元是控制信號和顯示（指示）單元，在整個電氣控制系統中，起著向系統中的其他單元提供控制信號的作用。

主要組成：

包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。

PLC網絡組態單元

PLC網絡組態單元是電氣系統程序控制的主要（上位機）控制單元，在整個系統中，起著對輸入信號處理和電氣控制信號輸出等重要作用。

主要組成：

包括中型 PLC 、擴展模塊， 0-20mA 標準恒流源、 0-10V 標準恒壓源、數字式顯示儀表、伺服驅動器、步進驅動器等器件。

PLC控制單元

PLC控制單元掛板是電氣系統程序控制的輔助控制單元，在整個系統中，起著對輸入信號處理和電氣控制信號輸出等重要作用。

繼電控制單元

繼電控制單元掛板是實現基本的電機拖動控制的一個單元，在整個電氣自動控制系統中，起著對 PLC 控制信號放大和執行的作用。同時可實現獨立的繼電拖動功能

主要組成：

包括斷路器、熔斷器、接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。

同時還安裝由伺服、步進電機驅動的（可相互轉換）小車運動裝置，并且安裝有傳感器、微動開關、滾珠絲杠、增量型編碼器等。

五、本設備可完成的典型實訓項目舉例

1.轉換開關與電壓表連接測量三相電壓；

2.電力綜合顯示儀表的使用；

3.三相異步電動機直接起動、停車的控制電路連接；

4.接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

5.按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；

6.按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

7.萬能轉換開關控制三相異步電動機的正反轉；

8.三相交流異步電動機 Y- △（手動切換）啟動控制電路的連接；

9.三相交流異步電動機 Y- △（時間繼電器切換）啟動控制電路的連接；

10.定子繞組串聯電阻啟動控制電路的連接；

11.三相交流異步電動機能耗制動控制電路的連接；

12.三相交流異步電動機反接制動控制電路的連接；

13.多臺（ 3 臺及以下）電動機的順序控制電路的連接

14.電動機的往返行程控制電路的連接；

15.普通車床控制電路的連接；

16.電動葫蘆控制電路的連接；

17.三相交流異步電動機既能點動，又能連續轉動的控制電路連接；

18.兩地控制電路的連接；

19.按鈕切換的雙速電動機調速控制電路的連接；

20.時間繼電器切換的雙速電動機調速控制電路的連接；

21.離心開關配合的反接制動控制電路的連接；

22.變頻器面板功能參數設置和操作實訓；

23.變頻器對電機點動控制、啟停控制；

24.電機轉速多段控制；

25.工頻、變頻切換控制；

26.基于模擬量控制的電機開環調速；

27.基于面板操作的電機開環調速；

28.變頻器的保護和報警功能實訓；

29.基于 PLC 的變頻器開環調速；

30.PLC控制電機順序啟動；

31.PLC控制三相異步電動機 Y- △啟動電路；

32.微型 PLC 的使用；

33.中型 PLC 的組態與基礎使用；

34.多臺 PLC 網絡組態、主從站控制實訓；

35.觸摸屏的參數設置；

36.觸摸屏的編程；

37.觸摸屏、 PLC 、變頻器的綜合實訓；

38.步進電機的控制；

39.步進驅動器的參數設置；

40.步進電機的 PLC 開環控制；

41.增量型編碼器的使用；

42.基于增量型編碼器的步進電機控制

43.交流伺服電機的控制；

44.交流伺服驅動器的參數設置；

45.交流伺服電機的 PLC 半閉環控制；

46.基于增量型編碼器的伺服電機控制

47.熱電阻或熱電偶的使用；

48.溫度控制器的參數設置；

49.基于熱電阻（熱電偶）的溫度控制；

50.基于熱電阻（熱電偶）的 PLC 溫度控制；

51.模擬量模塊的使用；

52.基于模擬量的 PLC 控制；

53.傳感器的使用；

54.基于傳感器的 PLC 位置控制；

55.PLC控制機床電路實訓；

56.電氣系統的排故實訓；

四、本設備的配置

序號	名稱	型號及規格	備注
1	實訓柜		鋼結構 , 帶自鎖腳輪
2	主令電氣及儀表	BM1 BM2	包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。 每門一組，配置不同。
3	PLC 網絡組態單元	B0	包括中型 PLC 、擴展模塊， 0-20mA 標準恒流源、 0-10V 標準恒壓源、數字式顯示儀表、臺達伺服驅動器、步科步進驅動器等器件。
4	PLC 控制單元	B1	包括微型 PLC 、模擬量模塊、擴展模塊。
5	繼電控制單元	B2	包括斷路器、熔斷器、接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。
6	運動小車控制模塊		由伺服、步進電機驅動的（可相互轉換）、傳感器、微動開關、滾珠絲杠、增量型編碼器組成的小車運動裝置。
7	PLC 控制型機床電路智能考核單元掛板		包括 X62W 銑床電路、 T68 鏜床電路。 PLC 控制。
8	工具
9	可編程控制器		見附表一
10	維修電工電力拖動仿真軟件		見附錄
11	機床電路仿真軟件		見附錄

附表 1 ：

序號	名稱	型號	數量	備注
1	模塊	Q00UCPU	1
2	電源單元基板	Q35B	1	5位基板
3	模塊	Q61P	1	輸入 100-200AC 、輸出 DC5V 、 6A
4	模塊	QX40	1	DC16輸入
5	輸出模塊	QY10	1	AC16輸出
6	通信模塊	QJ61BT11N	1
7	通訊線	USB-QC30R2	1
8	可編程控制器	FX3U-32MT	1
9	主機	FX3U-32MR	1
10	模塊	FX3U-3A-ADP	1
11	通信模塊	FX2N-32CCL	2
12	FX系列下載線	USB-SC09	1
13	485通訊模塊	FX3U-485-BD	2
14	變頻器	FR-E740 0.75KW	1
15	觸摸屏	TPC7062	1
16	伺服驅動器	臺達	1	配安裝附件 1 套
17	伺服電機	臺達
18	步進驅動器	步科	1

附錄

維修電工電力拖動及機床考核仿真軟件

一、軟件特點

1．在指導方針上，不以某專業或課程的教學大綱為依據，而是以國家維修電工職業標準為指導。

2．在系統定位上，不以理論性系統性為主線，而是以職業技能的訓練養成為主要任務。

3．在內容選擇上，不以驗證性的實驗為主要目的，而是以職業標準規定的技能點的仿真實訓為主線。

4．在媒體使用上，不以簡單的播放式動畫為主，而是側重于動畫編程、受訓者的參與交互性訓練上。

5．在表現形式上，不以實物照片而滿足，而是為追求最佳情景性效果采用三維建模技術。

6．在教學設計上，不以簡單完成某個技能為滿足而是圍繞該技能設置了諸如目的、原理、認識、結構、拆裝、布局、連線、操作、排故、考評等盡可能完備的模塊。

7．該軟件包含初級工與中級工、高級工全部 12 個實訓單元的研制工作，總共包含了近 100 多個實訓項目，基本覆蓋了電工、電子、電拖、維修電工、 PLC 等職業技能實訓和鑒定設備技術規范中所列出的主要技能項目。網絡版用于學生獨自仿真模擬練習，單機版用于老師教學實訓。

二、軟件簡介

目前推出的，訓練模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、 PLC 控制等 100 多個實驗內容，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練。

利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提 示進行相關操作；具有與設備一致的實驗項目和實物元件介紹；具有實驗?zāi)康牡拿枋觥?shí)驗器材的展示、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。該軟件所有圖標及器件均采用 3D 建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。

軟件中的項目內容都和實訓設備相關，學生在去實驗室之前，就可以對實操項目在理論和感觀上有個初步的認識，具體見以下示例：

1、電工電拖部分：

（ 1 ）實驗器材

利用 3D 建模，使實訓設備上所用到的元器件真實的放映給學生，另學生有個直觀的認識。

（ 2 ）典型電路

實訓設備相應電路的原理圖和實物接線圖都將反應在這個欄目里。用鼠標點擊原理圖上相應的元器件符號，真實電路中就會指示對應的器件，并且在提示窗里出現該元件在電路中的作用

（ 3 ）電路原理

該電路的電路工作原理講解，利用生動的動畫演示，配合上專業的語音講解使得該教學課件達到一定的深度。枯燥的原理授課變得生動易懂，是老師最有力的教學工具之一。

（ 4 ）接線練習

學生通過半透明的原理圖上的提示，按照原理圖對電路進行模擬接線，接線的同時系統也有相應的提示。可以訓練學生的規范接線和提供對電路的熟悉程度

（ 5 ）實驗仿真

學員可以操作空氣開關，按鈕等元器件來操控相應項目的電路。界面上的接觸器、時間繼電器等元器件就可以根據操作控制電機的轉動。

2、電子技術部分：

（ 1 ）實驗器材

利用 3D 建模，使實訓設備上所用到的元器件真實的放映給學生，包括電阻色環細節，使學生有個直觀的認識。

（ 2 ）電路原理

該電路的電路工作原理講解，利用生動的動畫演示，配合上專業的語音講解使得該教學軟件達到一定的深度。枯燥的原理授課變得生動易懂，是老師最有力的教學工具之一。　　　　

（ 3 ）實驗仿真

真實的反映出實驗現象，包括示波器的波形、電壓（可測多點），調節電位計或操作某些按鈕開關，電路的參數會跟隨變化。直觀生動的模擬出了實驗所要達到的效果，也能使學生熟悉實驗儀器的使用。

3、照明電路部分：

使用方法同上，本模塊包括日光燈接線、兩地?zé)艨刂啤?

4、儀器儀表部分： 本模塊包括萬用表、兆歐表、電流表、電壓表、鉗形電流表。

5、機床電路排故部分：

6、 PLC 控制部分：

7、軟件仿真實訓內容要求：

一級模塊

二級模塊

三 級 模 塊

電工基礎

歐姆定律

目的

原理

實驗

考考你

基爾霍夫定律

目的

原理

實驗

考考你

電磁感應

目的

原理

實驗

考考你

功率因數的提高

目的

原理

實驗

考考你

負載星形接法

目的

原理

實驗

考考你

負載三角形接法

目的

原理

實驗

考考你

電機與變 壓器

變壓器

外形

原理

考考你

三相異步電動機

外形

裝配

考考你

維修

電流互感器

種類

原理

使用

考考你

電壓互感器

種類

原理

使用

考考你

單相異步電動機

外形

裝配

考考你

伺服電機

外形

原理

考考你

直流電動機

外形

裝配

考考你

低壓電器

接觸器

外形

原理

判斷線圈

確定觸點對

安裝

考考你

繼電器

外形

原理

測熱元件

測觸點

考考你

開關

外形

原理

測量

考考你

按鈕

外形

考考你

指示燈

外形

熔斷器

外形

測量

測量 2

接線端子

外形

電子器件

電阻器電位器

外形

標識

識別

小測驗

測量

電容器

外形

標識

使用

小測驗

測量

電感與小型變壓器

外形

二極管

外形

標識

識別

小測驗

測量

三極管

外形

標識

小測驗

型號判定

管腳判定

光電器件

外形

種類

集成電路

外形

標識

考考你

晶閘管與單結管電路

外形

電路

測量

仿真

排故

考考你

電子技術

單相橋式整流濾波電路

目的

電路

原理

布局

仿真

考考你

射極偏置電路

目的

電路

原理

仿真

考考你

串聯穩壓電路

目的

電路

原理

仿真

考考你

延時開關電路

目的

電路

原理

仿真

考考你

RC振蕩電路

目的

電路

原理

仿真

考考你

直流電動機調速電路

目的

電路

原理

仿真

考考你

差分放大電路

目的

電路

原理

布局

仿真

考考你

單結管同步觸發電路

目的

電路

原理

布局

仿真

考考你

三端可調穩壓電路

目的

電路

原理

布局

仿真

考考你

宿舍燈控制電路

目的

電路

原理

布局

仿真

考考你

電力拖動

接觸器聯鎖正反轉

目的

電路

原理

接線

仿真

考考你

按扭聯鎖正反轉控制

目的

電路

原理

接線

仿真

考考你

雙重聯鎖正反轉控制

目的

電路

原理

接線

仿真

考考你

反接制動控制電路

目的

電路

原理

接線

仿真

考考你

Y-Δ降壓啟動電路

目的

電路

原理

接線

仿真

考考你

手動順序起動控制

目的

電路

原理

接線

仿真

考考你

直流電動機調速控制

目的

電路

原理

接線

仿真

考考你

雙速電動機調速控制

目的

電路

原理

接線

仿真

考考你

電動葫蘆控制

目的

電路

原理

接線

仿真

考考你

繞線式電動機控制

目的

電路

原理

接線

仿真

考考你

照明電路

日光燈接線

接線

原理

仿真

考考你

兩地?zé)艨刂?

接線

原理

仿真

考考你

機床電路

接觸器聯鎖正反轉

故障現象

排故

按扭聯鎖正反轉控制

故障現象

排故

雙重聯鎖正反轉控制

故障現象

排故

電動機反接制動控制

故障現象

排故

Y-Δ降壓啟動電路

故障現象

排故

手動順序起動控制

故障現象

排故

直流電動機調速控制

故障現象

排故

雙速電動機調速控制

故障現象

排故

電動葫蘆控制

故障現象

排故

繞線式電動機控制

故障現象

排故

常用工具

驗電筆

介紹

旋具

介紹

剝線鉗

介紹

電工刀

介紹

電烙鐵

介紹

儀器儀表

萬用表

種類

面板

測電阻

測電壓

測直流電流

測電壓

兆歐表

種類

面板

測繞組間電阻

測電阻

考考你

電流表

種類

面板

操作

考考你

電壓表

種類

面板

操作

考考你

鉗形電流表

種類

面板

操作

考考你

直流單臂電橋

種類

面板

使用

操作

考考你

信號發生器

種類

面板

使用

操作

考考你

普通示波器

種類

面板

使用

操作

考考你

導線連接

導線簡介

裸線

電磁線

絕緣線

通信電纜

命名法

電線命名法

射頻電纜命名法

線材選用

電路條件

環境條件

導線顏色選用

導線連接

單股芯線連接

七股芯線的連接

七股芯線 T 型連接

線頭絕緣的恢復

絕緣材料

包纏方法

熱縮管

PLC

認識 PLC

結構

I/O單元

工作方式

簡易編程器

交通信號燈控制系統

控制要求

I/O口分配

接線

梯形圖指令表

運行

可逆運行反接制動

控制要求

I/O口分配

接線

梯形圖指令表

Y-Δ降壓起動

控制要求

I/O口分配

接線

梯形圖指令表



。
