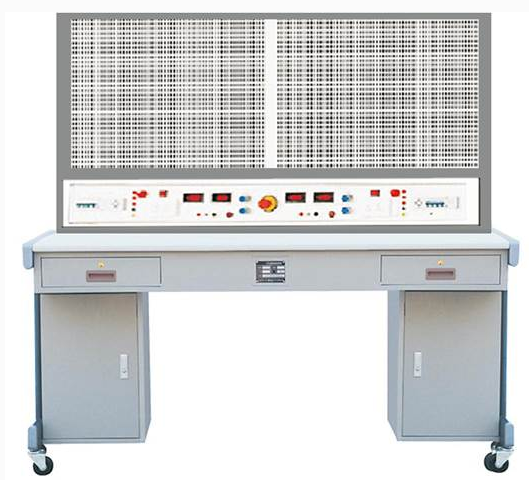

JG -DLJB供電所裝表接電實訓裝置
裝表接電實訓裝置范圍
本規范適用于供電所裝表接電人員開展裝表接電操作實訓。
GB50054-2011 低壓配電設計規范
DL/T 499 農網低壓電力技術規程
DL/T 645-2007 多功能電能表通信協議
Q/GDW 129-2005 電力負荷管理系統通用技術條件
Q/GDW 130-2005 電力負荷管理系統數據傳輸規約
Q/GDW 358 《 0.5S 級三相智能電能表技術規范》
Q/GDW 347 《電能計量裝置通用設計》
Q/GDW 462 《農網建設與改造技術導則》
裝表接電實訓裝置主要功能
3.1實訓裝置采用單面雙工位設計，為供電所裝表接電人員提供電能表及采集終端安裝、接線、調試操作平臺；
3.2實訓裝置可用于單相、三相三線、三相四線智能電能表與采集終端聯合接線練習；
3.3實訓裝置在接線完成后，可進行通電調試，檢查接線的正確性；并對智能電能表、采集終端進行參數設置和終端調試；
3.4實訓裝置提供三相四線（ 3*220/380V ）電壓接線端子和三相三線（ 3*100V ）電壓接線端子，兩種電壓通過隔離互感器完全與市電隔離，確保實訓人員人身安全，隔離互感器應封閉放置于柜體下方；
3.5實訓裝置應配置具有帶遠程費控的低壓勵磁脫扣斷路器，具備遠程分合閘功能；可用于實訓人員進行費控控制回路接線練習 ;
3.6實訓裝置操作實訓部分采用網孔板形式，可供安裝各種智能電能表、接線盒、互感器等計量設備；
3.7實訓裝置底部應配置優質帶剎車萬向腳輪。
3.8實訓裝置在漏電保護器后端安裝急停開關，裝置上采用半嵌入式安裝，便于停送電操作。
3.9實訓裝置各路電源必須安裝指示燈，通電時指示燈顯示。
裝表接電實訓裝置標準配置表
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
裝表接電實訓裝置 |
機柜 |
臺 |
1 |
2 |
電壓隔離互感器 |
容量 20VA （單相） |
臺 |
3 |
3 |
電壓隔離互感器 |
容量 20VA （三相） |
臺 |
1 |
4 |
帶遠程費控的低壓勵磁脫扣斷路器 |
100A （帶遠程費控的低壓勵磁脫扣斷路器） |
臺 |
2 |
5 |
接線端子 |
5P |
臺 |
4 |
6 |
接線端子 |
3P |
臺 |
4 |
7 |
低壓電流互感器 |
100/5A ， 0.5S |
臺 |
6 |
8 |
三相四線接線盒 |
臺 |
2 |
|
9 |
三相三線接線盒 |
臺 |
2 |
|
10 |
漏電保護開關 |
DZ47LE-32/D/32A/4P/0.03A |
臺 |
3 |
11 |
指示燈 |
AD26B-22D/AC380V/R 紅 |
臺 |
12 |
12 |
急停開關 |
個 |
1 |
|
13 |
電壓轉換開關 |
LW5-16YH3/3 |
個 |
2 |
14 |
電壓表 |
6L2V-450V |
個 |
2 |
15 |
五孔插座 |
個 |
2 |
技術參數
5.1使用環境：溫度： -15 ℃ ~+45 ℃，濕度：≤ 75% ，海拔＜ 4000m ；
5.2輸入電電壓：三相 AC 3*220V × (1 ± 10%) ； 50 Hz ± 0.5 Hz ；
5.3輸出電電壓：三相 AC 3*220V × (1 ± 10%) 和三相 AC 3*57.7V × (1 ± 10%) ； 50 Hz ± 0.5 Hz ；
5.4外形尺寸 ( 長×寬×高 ) ： 1600 × 600 × 1800 ，操作臺臺面離地高度 750 （含萬向輪高度） ( 單位： mm) ；
5.5裝置容量：＜ 1kW ；
5.6網孔板材質：優質鋼材鍍鋅；
5.7單工位網孔板尺寸（寬×高）： 750 × 768( 單位： mm ； )
5.8臺體材質：優質鋼材噴塑。
6． 2 技術資料
6． 2 ． 1 隨機文件資料：
產品合格證；
產品說明書；
附：供電所裝表接電實訓裝置外形尺寸圖
JGSB-ZNDBT智能電表演示臺
智能電表演示臺不銹鋼材質或其他高密度材質一體成型，表面定制國網色金屬烤漆智能電表展示臺、內嵌電源控制模塊、透明亞克力宣傳展示插槽、四個五孔與 USB 智能插座、四個嵌入式十分位電量計量表、一組 led 線性固定式燈光演示模塊、兩個小電器；支持智能插座。 （圖片參考尺寸： 900*1750*1060 ）
。
