機械制圖模型中的簡要畫法
1.當物體具有若干相同結構（齒、槽等），并按一定規律分布時，只需畫出幾個完整的結構，其余用細實線連接，并注明結構的總數。
2.網狀物、編織物或物體上的網紋、滾花部分，可在輪廓線附近用細實線示意畫出，并在圖上或技術要求中注明這些結構的具體要求。
3.若干直徑相同且成規律分布的孔（圓孔、螺孔、沉孔等），可以?xún)H畫出一個或幾個，其余只需用中心線表示其中心位置，在圖中標注孔的尺寸時應注明孔的總數。
4.與投影面傾斜度小于或等于30°的圓或圓弧，其投影可用圓或圓弧代替。
5.物體上較小的結構，如在一個圖形中已表達清楚時，其它圖形可簡化或省略。圖中主視圖上省略了兩個小圓，俯視圖也簡化了相貫線。
6.較長的物體（軸、桿、型材、連桿等）沿長度方向的形狀一致或按一定規律變化時，可斷開后縮短繪制，但尺寸仍按實際長度標注。
7.當圖形不能充分表達平面時，可用平面符號（兩相交的細實線）表示。
8.在不引起誤解時，物體上的小圓角、銳邊的小倒圓或45°小倒角，允許省略不畫，但必須注明尺寸或在技術要求中加以說明。
9.物體上斜度不大的結構，如在一個圖形中已表達清楚時，其它圖形可按小端畫出。

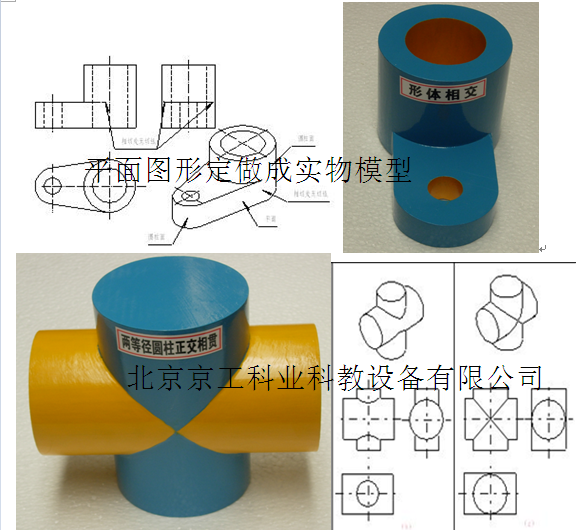

10.小孔部分的相貫線可以用直線代替。
11.在不致引起誤解時，過渡線、相貫線允許簡化，例如用圓弧或直線代替非圓曲線。

等
