在制圖過程中，常會遇到等分線段、等分圓周、作正多邊形、畫斜度錐度、圓弧連接及繪制非圓曲線等的幾何作圖問題。
等分已知線段

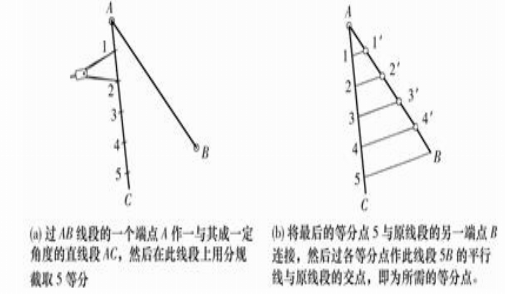

已知線段AB，現將其五等分，作圖過程如上圖所示

斜度與錐度
（1) 斜度：斜度是指一直線(或平面)對另一直線(或平面)的傾斜程度，其大小用兩直線(或平面)夾角的正切來表示，通常以1∶n的形式標注。
標注斜度時，在數字前應加注符號“∠”，符號“∠”的指向應與直線或平面傾斜的方向一致。
若要對直線AB作一條斜度為1∶10的傾斜線，則作圖方法為：先過點B作CB⊥AB，并使CB∶AB=1∶10，連接AC，即得所求斜線
錐度：錐度是指正圓錐的底圓直徑D與該圓錐高度L之比；而對于圓臺，則為兩底圓直徑之差D-d與圓臺高度l之比，即錐度=D/L=(D-d)/l=2tanα(其中α為1/2錐頂角)
錐度在圖樣上的標注形式為1∶n，且在此之前加注符號“”。符號尖端方向應與錐頂方向一致。
