JG材料全鋁制 ，配件齊全，正常運轉 ，均可測繪鋁制,,系列專供拆裝實驗用大型減速器；
名 稱 |
單價 |
參數及尺寸 |
JGJZX-C-1型拆裝用雙級同軸式圓柱齒輪減速器 |
2470 |
m =3 Z1=22 Z3=78 Z2=26 Z4=82 ɑ =20° β=15° a =160.5 i =11.1818 h = 159 mm 外形尺寸:560㎜×420㎜×350㎜ 重量:24.8KG （全部鋁制） |

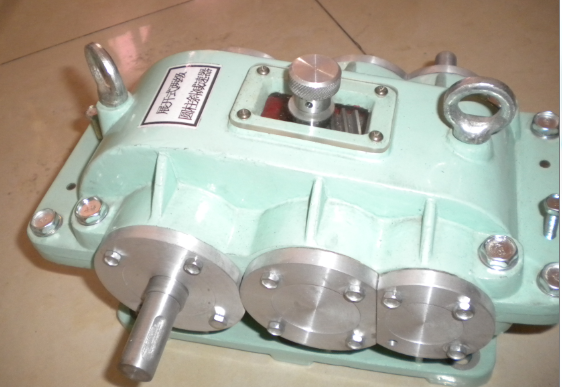

JGJZX-C-2型 拆裝用雙級展開式圓柱齒輪減速器 |
2015 |
Z 1=16 Z2=47 m =3 Z 3=27 Z4=68 а1 =99 ɑ =20° β15° а 2 =147 i=7.398 h =146 mm 外形尺寸:535㎜×330㎜×294㎜ 重量:21KG （全鋁制） |
JGJZX-C-3型 拆裝用雙級圓錐圓柱齒輪減速器 |
2262 |
m =3 Z1=20 Z2=50 Z3=16 Z4=68 i =10.625 h =141 mm a =130.5 β=15° 外形尺寸:550㎜×460㎜×360㎜ 重量:20KG （全部鋁制） |
JGJZX-C4型 拆裝用單級圓錐齒輪減速器 |
1924 |
m =3 Z 1=20 Z2=60 ɑ =20° β15° i=3 h =129 mm 外形尺寸:500×350×315 重量:15.5KG （全鋁制） |
JGJZX-C-5型 拆裝用單級圓柱齒輪減速器 |
1859 |
m =3 Z1=72 Z2=29 ɑ =20° β=15° a =158 i =2.49 h =151 mm 外形尺寸:450㎜×400㎜×340㎜ 重量:17.5KG （全部鋁制） |
JGJZX-C-6型 拆裝用蝸輪蝸桿減速器 |
2210 |
z1=1 q=12 z2=45 m=4㎜ i=45 H=163 外形尺寸：420㎜×320㎜×400㎜ 重量 15.5KG （全部鋁制） |
JGJZX-C-7型 拆裝用 新型結構單級圓柱齒輪減速器 |
1950 |
m =2 Z1=25 Z2=75 i =3 h =120 外形尺寸：290㎜×260㎜×220㎜ （全鋁制） |
JGJZX-C-8型 拆裝用雙級分流式圓柱齒輪減速器 |
2210 |
m =3 Z 1=16 Z2=47 Z 3=27 Z4=68 i=7.398 а1 =99 ɑ =20° h =146 mm а2 =147 β15° 外形尺寸:540㎜×360㎜×320㎜ 重量:24.5KG （全部鋁制） |
尺寸（ mm ） |
單位 |
材質 |
C 型齒輪泵 |
150 × 160 × 140 |
1200 |
安全閥 |
200 × 130 × 120 |
800 |
千斤頂 |
150*80* 100mm |
500 |
球 閥 |
800 |
|
游標卡尺 |
（ 0-200 ） |
160 |
等
