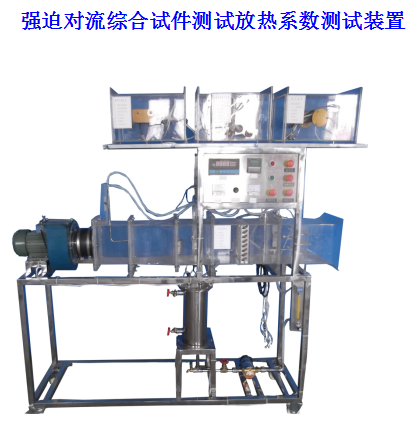

強迫對流綜合試件測試放熱系數測試裝置 JGKY-733

實驗?zāi)康模?

1 、 強迫對流單管 管 外放熱系數測試 。

2 、 強迫對流管蔟管外放熱系數測試 。

3 、 強迫對流空氣橫掠平板 及 橫掠旋轉圓柱放熱系數測試 。

4 、 強迫對流空氣通過水換熱器換熱系數測試。

主要配置：

離心 風機，自動調節風門，組合式有機玻璃風洞，有機玻璃實驗管段，有機玻璃叉排、順排實驗段，旋轉圓柱 體 試件，紫銅平板試件 ， 穩壓電源配電位器調節加熱功率，電流表 ， 電壓表，畢托管 及 差壓傳感器，熱電阻測溫，巡檢儀顯示溫度、阻力、流量 ，不銹鋼臺架等。

技術參數：

•  輸入電源：?jiǎn)蜗?AC220V ± 10% 50Hz ，功率 5.0KW 。

•  實驗風道采用透明有機玻璃材質，分為風口段，實驗段（實驗段可拆卸更換），測試段等，之間采用法蘭螺母連接。

•  離心風機參數：風量 1000 m 3 /h ，風壓 1000 Pa，功率370W。

4、 旋轉圓柱試件 ， 實驗管規格： Φ32 ×250mm ，材質紫銅管。 管內裝有電加熱器作為熱源，功率 300W ，管壁嵌有四支熱電偶以測壁溫。

5 、 紫銅平板試件 ， 規格： δ =4 mm ，長度 250mm ，寬度 150 mm ， 平板 電加熱器功率： ≤500W。

6 、 氣水換熱器試件，通過水來加熱氣體，熱水流過小型換熱器而降溫，空氣通過小型換熱器升溫。熱水通過電加熱器來加熱。換熱器面積 1.0 m 2 ， 水流量 16 ～ 160L /h ，液體加熱功率 2.0KW 。

7 、 管蔟管外放熱 試件： 翅片式（鋁軋片管）熱管換熱器，尺寸 Φ20 × 250mm ，材質紫銅管。 采用叉排或順排排列方式。

8 、畢托管流量計配 差壓傳感器：量程 0—1000Pa，精度0.5級。

9、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。

10、 萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、流速等實驗全部測量參數，手動風門調節風量。

11、外形尺寸：2000×500×1700mm，外形為不銹鋼可移動支架， 帶雙剎車輪,

數字 II 型增加帶標準信號的萬能信號輸入巡檢儀， 變頻器調節風量， 增加帶標準信號的數顯電流表

電壓表，軟件等。

。
