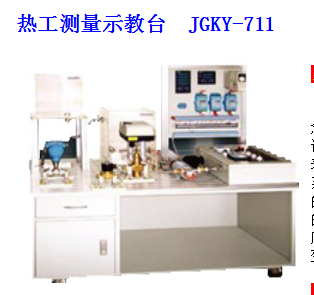

JG•熱工測量示教臺 JGKY-711

實驗?zāi)康模?

演示測量儀表的組成及種類，了解測量誤差的基本概念，測量的一般方法，表示方法和誤差的處理方法，以及評估測量儀表質量優劣的技術指標等內容。重點是熱工儀表的基本組成及其功能。感受件直接與被測量對象相聯系，感受被測參數的變化，并將被測參數信號轉換成相應的便于進行測量和顯示的信號輸出。中間件將感受件輸出的信號直接傳輸給顯示件或進行放大和轉換，使之成為適應顯示元件的信號。顯示件向觀察者反映被測參數的量值變化。

主要配置：

按被測參數分：壓力、溫度、流量測量儀表。由感受件、中間件和顯示件組成。測量系統由四個基本環節組成：傳感器、變換器或變送器、傳輸通道、數字顯示裝置、不銹鋼臺架及控制屏 。

技術參數：

1 、輸入電源：單相 AC220V ± 10% 50Hz ，功率 1.5KW 。

2 、 304 不銹鋼加熱水箱，容積 40L ，加熱功率 3.0KW ；換熱器面積為 3.0m 2 ， 40W 散熱風扇。

3、熱 水泵 參數 ： 流量： 20L/min ，揚程： 12m，功率：120W。

4、流量測量，DN15渦輪流量計：測量范圍0.2-6.0m 3 /h；壓力測量：壓力傳感器：測量范圍0-0.6MPa 。

5 、 溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、壓力、流

量等實驗全部測量參數。

•  外形尺寸： 1600×500×1500mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

。
