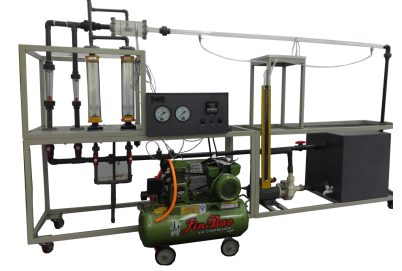

汽液兩相流實驗裝置 JGKY-721

實驗?zāi)康模?

主要用于常溫下氣 - 水兩相流流型遷移特性的實驗，通過調節流經實驗段的氣、水流量，使實驗段由出現典型的彈狀流，進而轉變?yōu)榕轄盍鳎敝列纬傻湫偷沫h(huán)狀流。通過可視化觀察流型轉換實驗過程 、 記錄該工況下的工質操作參數，對于工程上流型研究有著非常重要的意義。

主要配置：

有機玻璃管實驗段、循環管道、玻璃轉子流量計、空 壓機 、 水泵、 混合器、分離器 、 差壓計、壓力表、空氣減壓閥、溫度儀表、水箱、 流量調節閥、 不銹鋼 實驗臺 。

技術參數：

•  輸入電源：單相 AC220V±10% 50Hz，功率1.5KW。

2 、 水泵 參數 ： 流量： 3 0L/min ，揚程： 20m，功率：750W

3 、活塞式壓縮機：功率 750W ，排氣量 36 L/min ，工作壓力 0.7MPa 。

4 、 空氣壓力 0.1 ～ 0.3Mpa ，空氣流量 2.5 ～ 25 m 3 /h ，水流量 0.6 ～ 6 m 3 /h 。

5、有機玻璃管實驗段沿程阻力測量用 ± 4000PaU 型壓力計。

6 、 溫度由高精度溫度傳感器測量，高精度萬能信號輸入巡檢儀顯示。

7、外形尺寸：2500×500×1700mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

。
