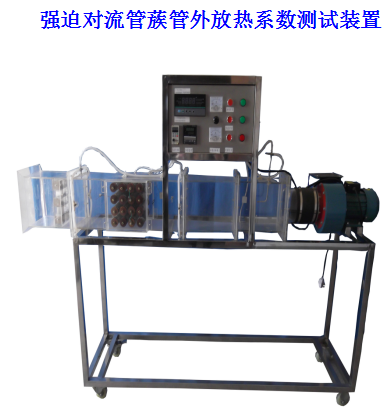

強迫對流管蔟管外放熱系數測試裝置 JGKY-730

  實驗?zāi)康模?

  對空氣橫向流過管簇表面時的平均放熱系數的測試；根據對受強迫運動放熱過程的相似分析，將實驗數據整理成準則方程式。

主要配置：

  多翼式低噪音風機，自動調節風門，組合式有機玻璃風洞，翅片加熱管，加熱由固體調壓模塊配電位器調節加熱功率，數顯電流表、電壓表，翅片管簇順排和叉排組合，溫度傳感器，畢托管配差壓傳感器測量風量， 16 路萬能信號輸入巡檢儀顯示溫度、阻力、流量，不銹鋼支架。

技術參數：

  •  輸入電源：?jiǎn)蜗?AC220V±10% 50Hz，功率4.5KW。

•  多翼式低噪音風機參數：風量 2000 m 3 /h ，風壓 1000 Pa，功率370W。

•  實驗管尺寸： Φ25×250mm ，材質紫銅管。

•  差壓傳感器：量程 0—1000Pa，精度0.5級。

•  實驗風道采用透明有機玻璃材質，分為風口段，實驗段（實驗段有叉排和順排兩種），測試段等，

彼此之間采用法蘭螺母連接。

•  溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀和高精度數字顯示表，顯示溫度、阻力、流速

等實驗全部測量參數，手動風門調節風量。

7、外形尺寸：2000×500×1700mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

數字 II 型增加帶標準信號的 多路 萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，

變頻器調風量，配有數據采集，自動數據分析處理功能的軟件等。

。
