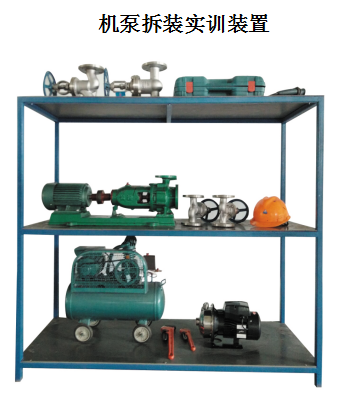

機泵拆裝實訓裝置

分 項

說 明

裝置功能

•  學習化工用泵主要類型、工作原理及主要構成零件（根據泵的種類可以定制）。

•  學習化工用泵一 般 故障的判斷及處理。

•  懂得裝拆方法和工具的正確使用。

•  學習了解密封材料的種類及使用。

•  推廣6S管理機制，培養學生良好的職業素養。

•  懂得裝拆過程的安全操作規程。

設計參數

總體尺寸：2500x800x2000mm。

公用設施

無

主要設備

操作臺： 1000 x 700 mm 鋼制操作臺，上鋪操作軟墊、一端配有臺虎鉗。

貨架：1000 x 700 mm ，可放零配件，工具，泵及易耗品 。

離心泵：流量12m 3 /h，揚程20m，轉速2800r/min,配電機，聯軸節 1臺。

齒輪泵：流量60L/h，排出壓力0.3M P a,轉速1350r/min，配電機，聯軸節 1臺。

空氣壓縮機 排氣量0.036L/min，工作壓力0.8MPa，轉速2800r/min 2臺。

電機 1.1 KW, 2臺 。

軸承起拔器:8/12寸。

轉移箱：400x600mm。

銅棒：Φ30x300mm。

耗材一套： 螺栓螺母、 法蘭密封墊、活接密封墊等。

輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。
