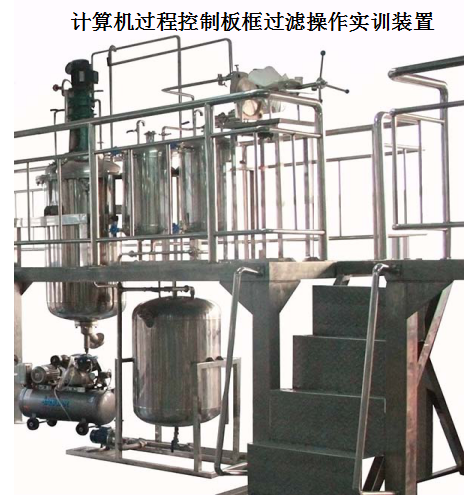

JG• 計算機過程控制板框過濾操作實訓裝置 JGSX-211
分 項 |
說 明 |
|||
裝置功能 |
1. 板框過濾崗位技能：板框過濾機的構造和操作方法；板框壓濾機的操作（裝合、過濾、洗滌、卸渣、整理）；洗滌速率與最終過濾速率的關系；操作條件對過濾速度的影響 。 2. 板框過濾輔助崗位技能：配漿方法及技能；過濾加壓泵的操作；壓縮機的操作；洗滌液的配置；洗滌系統的操作 。 3. 產品過程控制崗位技能：液位的控制；配漿罐氣體攪拌控制；操作壓力的控制；料液溫度的控制 。 4. 化工儀表崗位技能：減壓閥的使用；壓力表的使用；壓力變送器的使用；溫度傳感器的使用；轉子流量計的使用；真彩人機界面觸摸屏的使用、聲光報警器的使用、水表的使用；電表的使用；調壓模塊的使用 。 5. 就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。 |
|||
設計參數 |
裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區 。 物料：碳酸鈣粉末。 過濾面積0.9m 2 ， 設計壓力：0.6MPa。 |
|||
整機參數 |
設備主體： 37 00 x20 00 x 3 5 00mm （ 長 x 寬 x 高 ） ， 可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板 。 |
|||
電氣系統 |
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸 ： 1 4 00 x 8 0 0 x 1300mm （ 長 x 寬 x 高 ）。 |
|||
公用設施 |
水：實驗用水由現場水龍頭接入 原料 罐 和洗滌罐。 電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地） 。 |
|||
主要設備 |
板框過濾機：不銹鋼，過濾面積0.9m 2 ， 操作 壓力：0. 5 MPa。 一臺。 原料罐： 304 不銹鋼，Ф500 x 900mm，一臺。 空氣 壓縮機 排氣量 0.067L/min，工作壓力0.8MPa， 轉速2800r/min 一臺。 聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤 50 0G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP 。 |
|||
上位機監控軟件 |
RS485/232通訊轉換器 , MCGS 工業組態軟件一套（附 64 點軟件狗），在線監控軟件一套 。 |
|||
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
過濾機進口溫度 |
PT100 鉑電阻 |
宇電顯示儀 |
無 |
|
過濾機進口壓力 |
壓力傳感器 |
宇電顯示儀 |
自控 |
|
原料罐壓力 |
指針式壓力表 |
現場顯示 |
無 |
|
過濾壓力調節閥壓力 |
指針式壓力表 |
現場顯示 |
手動 |
|
濾液收集槽 液位 |
磁翻板遠傳液位計 |
宇電AI708報警 |
自控 |
|
電機轉速 |
轉速傳感器 |
宇電顯示儀 |
自控 |
|
。
