分 項

說 明

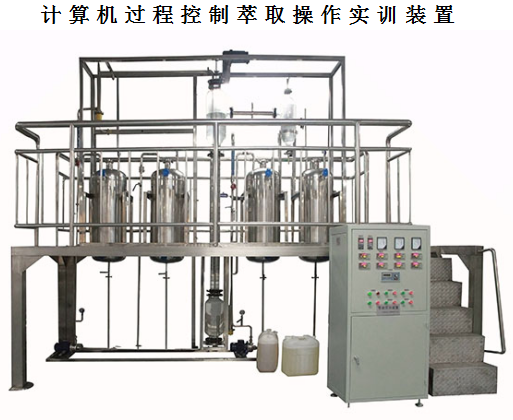

裝置功能

1．實訓裝置能夠完成萃取崗位操作技能訓練、原料液體輸送崗位操作技能訓練、脈沖塔崗位操作技能訓練、化工儀表崗位操作技能訓練和過程控制崗位操作技能訓練 。

2．實訓裝置能夠使學員了解熱電阻溫度計、轉子流量計、液位計、壓力計的結構、測量原理和操作方法。

3．實訓裝置能夠使學員了解萃取塔工作原理、性能參數、能夠正確使用、維護保養萃取塔。

4．實訓裝置能夠使學員了解萃取過程中其他所需的設備如脈沖調節器、磁力泵等的結構、工作原理及其使用方法 。

5．實訓裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行不出現安全事故 。

6．實訓裝置具有故障設置功能，通過無線遙控器隱蔽發出故障干擾信號，能使正常運行的裝置真實出現以下現象。

7．實訓裝置使學員 掌握 萃取方面的理論知識（萃取基本概念和萃取的基本計算等）完成萃取過程的性能測定。

8.通過現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載等實現就地及遠程控制崗位技能培訓。

設計參數

裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。

原料處理量：16-160L/h。

整機參數

設備尺寸： 3700 x 2000 x 3500mm （ 長 x 寬 x 高 ） ， 可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。

電氣系統

標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400 x 800 x 1300mm （ 長 x 寬 x 高 ） 。

公用設施

水：自來水由現場水龍頭接入水箱。

電：單相，電壓AC220V，需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水。

主要設備

萃取塔：有機玻璃段Φ100 x 1400mm，全塔高度3400mm，塔頂、塔底為316L不銹鋼

轉盤數：14個，材質：316L不銹鋼。

萃取相料罐、萃余相料罐、原料罐、萃取劑罐、：75 L ，316L不銹鋼。

萃余分相罐：6L，316L不銹鋼。

重相泵、輕相泵：不銹鋼，流量3.6m 3 /h，揚程14 m ，功率370W。

攪拌電機：220V,200W，100-200r/min。

液體流量計：16-160L/h。

聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP 。

上位機監控軟件

RS485/232通訊轉換器, MCGS 工業組態軟件一套（附 64 點軟件狗），在線監控軟件一套。

測控組成

變量

檢測機構

顯示機構

執行機構

重相流量

轉子流量計

轉子流量計讀數

閥門

輕相流量

轉子流量計

轉子流量計讀數

閥門

原料液溫度

PT100 鉑電阻

宇電顯示儀

無

輕相出口溫度

PT100 鉑電阻

宇電顯示儀

無

塔頂溫度

PT100 鉑電阻

宇電顯示儀

無

塔底溫度

PT100 鉑電阻

宇電顯示儀

無
