分 項

說 明

裝置功能

1. 反應釜崗位技能：原料配料加料操作；水浴溫度控制操作、反應控制操作；攪拌器操作；反應回流操作；物料出料操作。
2. 中和釜崗位技能：后處理（中和）液配料加料操作；攪拌器操作；物料中和操作；物料出料操作。
3. 換熱崗位技能：列管換熱器操作；夾套式換熱器操作；蛇管式換熱器操作；汽-水換熱體系操作。
4. 流體輸送崗位技能：離心泵的開停車及流量調節操作；真空泵及真空度調節操作。
5. 現場工控崗位技能：泵的變頻調節及手閥調節；換熱器溫度測控；反應器溫度測控；手動閘閥調節；貯罐液位低報警，液位調節控制；加熱系統與物料流量的聯調操作；物料配送及取樣檢測操作。
6. 化工儀表崗位技能：流量計、液位計、變頻器、電磁閥、差壓變送器、熱電阻、過程控制器、聲光報警器、調壓模塊及各類就地彈簧指針表等的使用；單回路、串級控制和比值控制等控制方案的實施。
7. 就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。

設計參數

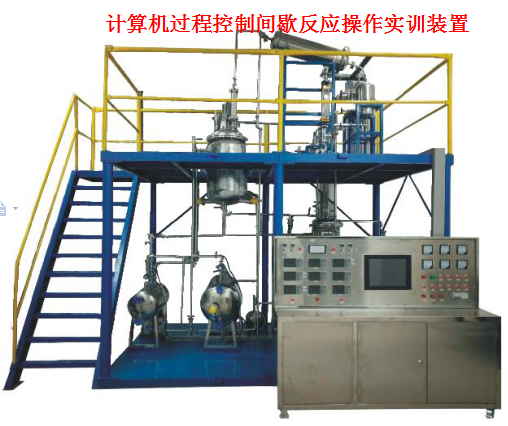

裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。

反應釜內壓力（表壓）：0～0.05MPa。

中和釜內壓力（表壓）：0～0.05MPa。

反應釜容積50L，反應溫度50-80℃。

加料量為16L左右。

整機參數

設備尺寸：3700 x 2000 x 3500mm （ 長 x 寬 x 高 ） ， 可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。

電氣系統

標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400 x 800 x 1300mm （ 長 x 寬 x 高 ） 。

公用設施

水：實驗用水由現場水龍頭接入熱水罐和冷水罐。

電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。

主要設備

反應釜： 304 不銹鋼夾套反應釜， V=50L, 常壓，帶冷卻盤管、電加熱管，帶攪拌電機、安全閥。

中和釜： 304 不銹鋼夾套反應釜， V=50L, 常壓 , 帶攪拌電機。

原料罐： 304 不銹鋼，φ 325 x 630 mm 2 個

中和液高位槽： 304 不銹鋼，φ 325 x 630 mm 1 個

產品罐： 304 不銹鋼，φ 325 x 760 mm 1 個

熱水槽： 304 不銹鋼，φ 426 x 880 mm 1 個

循環水槽： 304 不銹鋼，φ 325 x 760 mm 1 個

蒸餾儲槽： 304 不銹鋼，φ 219 x 340 mm 1 個

臥式冷凝器： 304 不銹鋼，φ 219 x 750 mm ， F=0.26m 2 1 個

進料泵 流量3.6m 3 /h,揚程15m，功率370W 2 臺

真空泵 不銹鋼旋片真空泵 4 L /s， U=380V 1 臺

循環水泵 不銹鋼離心泵 功率 370W 1 臺

進料轉子流量計:2.5-25L/h。

變頻器， 3 臺 ；電磁閥， 7個

聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP。

上位機監控軟件

RS485/232通訊轉換器, MCGS 工業組態軟件一套（附 64 點軟件狗），在線監控軟件一套。

變量

檢測機構

顯示機構

執行機構

原料a流量

轉子流量計

轉子流量計

閥門

原料b流量

轉子流量計

轉子流量計

閥門

冷凝器冷卻水流量

轉子流量計

轉子流量計

閥門

熱水槽液位控制

磁翻板遠傳液位計

宇電AI501報警

自控

冷水罐液位控制

磁翻板遠傳液位計

宇電AI708報警

自控

原料罐A液位

標尺玻璃管液位計

現場顯示

無

原料罐B液位

標尺玻璃管液位計

現場顯示

無

中和罐液位

標尺玻璃管液位計

現場顯示

無

產品罐液位

標尺玻璃管液位計

現場顯示

無

測控組成

冷凝液槽液位

標尺玻璃管液位計

現場顯示

無

反應釜內壓力

指針式壓力表

現場顯示

無

中和釜內壓力

指針式壓力表

現場顯示

無

冷凝液槽壓力

指針式壓力表

現場顯示

無

自來水進口壓力

指針式壓力表

現場顯示

無

反應釜內溫度

PT100 鉑電阻

宇電顯示儀

自控

中和釜內溫度

PT100 鉑電阻

宇電顯示儀

自控

反應釜夾套溫度

PT100 鉑電阻

宇電顯示儀

自控

反應釜加熱溫度

PT100 鉑電阻

宇電顯示儀

固態調壓

熱水槽加熱溫度

PT100 鉑電阻

宇電顯示儀

固態調壓

冷凝器冷卻水出口溫度

PT100 鉑電阻

宇電顯示儀

自控
