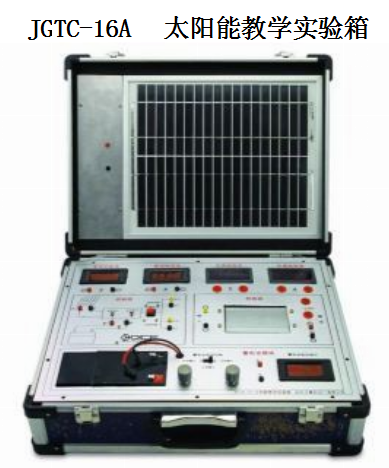

JG TC-16A 太陽能教學實驗箱

一、產品功能簡介

JGTC-16A 太陽能教學實驗箱是面向職業院校實驗教學需求研制，幫助學生理解太陽能光伏發電原理，學習太陽能光電轉換的實際工程應用。通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對 12V 蓄電池充電，同時也對后面的逆變器供電，逆變器將 12V 直流電轉變為 220V 交流電，供給各種負載使用。

二、技術參數

1 、太陽能電池組件：

2 、蓄電池容量： 12V/7AH

3 、太陽能控制器

額定輸出電壓、電流： 12V/2A;

蓄電池過充保護： 14.40±0.2V ，恢復 13.8±0.2V

蓄電池過放保護： 10.80±0.2V ，恢復 12.5±0.2V

兩種輸出模式：普通開 / 關模式、光控開 / 關模式

4 、逆變器

額定輸入電壓： 10~15V

額定輸出電壓： AC220V±10% ， 50Hz±3Hz ； DC5V

輸出波形：正弦波

額定輸出功率： 150W

低壓關斷： 9V~10V

過壓關斷： 14.5~15.5

溫度保護： ≥65 ℃

轉換效率： >90%

保護功能：過載、過壓、短路、低壓、高溫、反接

5 、直流負載： 50Ω/1.5A 滑動變阻器和 DC12V 燈泡

6 、交流負載： 15W/220V 燈泡

7 、模擬太陽能熱源： 500W 投光燈

8 、輸入電壓： AC220V/50Hz

9 、工作環境： 0 ℃ ~40 ℃， ≤85%RH

10. 尺寸： 46 CM *35 CM *16CM

11. 重量：約 9.5KG

三、實驗內容

1 、太陽能電池光伏能量轉換實驗

2 、環境對光伏轉換影響實驗

3 、太陽能電池直接負載實驗

4 、控制器工作原理實驗

5 、控制器的過沖保護實驗

6 、控制器的過放保護實驗

7 、控制器的兩種輸出模式實驗

8 、逆變器的低壓保護實驗

9 、逆變器的過壓保護實驗

10 、逆變器輸出實驗

11 、太陽能光伏系統電器負載實驗

12 、光伏控制型太陽能系統發電實驗 ,
