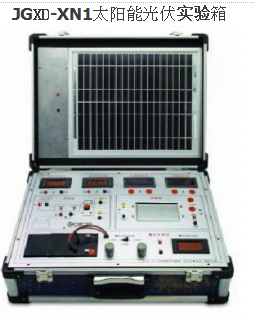

JG XD -XN1太陽能光伏實驗箱

、產品功能簡介

太陽能探究：包括不同情況下的太陽能電池的開路和短路電壓實驗，太陽能電池的串并聯連接實驗，太陽能轉化為電能等十幾種探究性實驗，使用者可以通過模塊化的實驗器件自由搭建實驗內容，自己動手了解并獨立完成實驗。

二、技術參數

1、太陽能電池組件：2套

2、蓄電池容量：12V/7AH

3、直流負載：50Ω/1.5A 滑動變阻器和DC12V燈泡

4、模擬太陽能熱源：500W投光燈

5、輸入電壓：AC220V/50Hz

6、工作環境：0℃~40℃，≤85%RH

7. 尺寸：46 CM *35 CM *16CM

8. 重量：約9.5KG

主要配置及用材：

1、 數字萬用表2臺 ；

2、 照度計1臺 ；

3、 光源1套 ；

4、 負載模塊2套 ；

5、 儲能模塊1套等 。

三、實驗內容

1、探究不同光源照度的基礎應用實驗；

2、探究在不同陰影下太陽能電池的開路電壓實驗；

3、探究在不同陰影下太陽能電池的短路電壓實驗；

4、探究在不同陰影下的太陽能電池的串聯和并聯實驗；

5、探究不同照度下太陽能電池的特性曲線測量問題等

,
