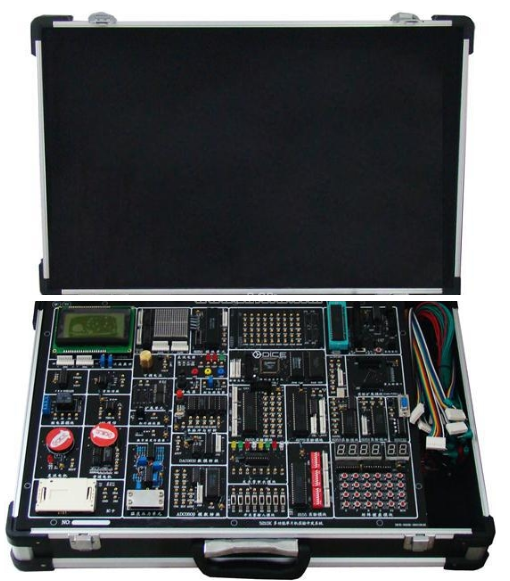

JG-SD15 多功能單片機實驗開發系統是《MCS-51單片機原理與接口》《C8051嵌入式單片機控制技術》《自動化控制》《CPLD/FPGA技術》等課程教學的佳配套實驗設備。以小系統、多功能、易擴展為設計思想，系統的地址總線、數據總線、控制總線全部引出，對用戶開放，并留有擴展單元（區），這樣學校可以從需要出發，靈活選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、 多功能單片機實驗開發系統 組成： ,
（1）硬件：
用戶CPU（AT89S52），帶仿真接口 |
I/O口擴展模塊（74LS244、74LS273） |
ISP在線編程接口，標配ISP下載線和軟件 |
蜂鳴器模塊 |
單片機所有IO口，數據、地址線，及譯碼地址區 |
射極跟隨器實驗?zāi)K |
譯碼、鎖存單元（由CPLD芯片1016設計） |
紅外遙控接收實驗?zāi)K（配紅外遙控器） |
擴展ROM（64K）、擴展RAM（32K） |
單脈沖與固定時鐘模塊 |
擴展模塊區（USB、網卡、CAN總線等） |
DS18B20數字溫度傳感器模塊 |
RS232串行通訊口 |
DAC0832數模轉換模塊 |
8251實驗?zāi)K |
模擬溫度傳感器實驗?zāi)K |
8253實驗?zāi)K |
壓力傳感器實驗?zāi)K |
8279實驗?zāi)K |
ADC0809模數轉換模塊 |
8255實驗?zāi)K |
128*64 LCD液晶顯示模塊（可換16*2 LCD模塊） |
六位動態數碼管實驗?zāi)K |
PWM轉換模塊 |
4*6矩陣鍵盤模塊 |
LM386音頻功放模塊 |
8155實驗?zāi)K |
繼電器模塊 |
8位LED發光二極管輸出模塊 |
RS485通訊模塊 |
8位開關量輸入模塊 |
直流電機模塊（帶霍爾傳感器，可實現閉環調速） |
8250實驗?zāi)K |
四相步進電機模塊（帶驅動電路） |
16*16點陣實驗?zāi)K |
接觸式IC卡實驗?zāi)K（標配一塊IC卡） |
可調電壓模塊 |
標配超強DB-Keil51仿真器（USB接口） |
直流電源模塊（提供+5V、+12V、-12V、GND） |
配套附件實驗接插線，排線，IC卡，紅外遙控器，USB線，說明書，光盤資料(含詳實的實驗代碼C與匯編程序)。 |
（2）軟件和程序：
系統配置98/2000/XP//WIN7等操作平臺的單片機仿真調試軟件KEILC51 UV2 調試環境，支持匯編、C51語言編譯、調試；單片機ISP在線下載軟件；串口調試助手；取模軟件等；隨光盤配有全部的實驗源程序和電子版實驗指導書。
（3）開關電源：
系統內置高性能開關電源，提供DC：+5V、+12V、-12V、GND。
（4）實驗箱材質和尺寸：
系統配置輕便鋁合金箱子作為實驗儀機箱。長*寬*高520*330*140
三、系統主要特點
（1）三核高性能KeilC仿真器（USB接口，標配）：系統標配有USB接口DB-Keil51仿真器。
★ DB-Keil51仿真器是目前同行業功能完整，性能穩定，技術先進的全USB接口仿真器。兼容KEILC51 UV2 調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容。支持夭折功能可仿真各種51指令兼容單片機，ATMEL、WINBOND、INTEL、SST、ST等等。
★不占資源，無限制真實仿真（32個IO、串口、T2可完全單步仿真），真實仿真32條IO腳，包括任意使用P30和P31口。
★USB接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。三CPU設計，采用仿真芯片＋監控芯片＋USB芯片結構，在仿真狀態下仿真芯片被完全凍結，可以100%重現CPU所有特性，即總線I/O口。
★下載仿真通訊急速115200BPS，也是KEIL支持的高速度,相比以前版本提高一個數量級(10倍以上)，單步運行如飛。
（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
（6）在線下載：實驗系統配有ISP在線下載接口，可直接燒錄AT89S5X單片機。
（7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
四、實驗項目
| (一)軟件實驗 （1）清零程序； （2）拆字程序； （3）拼字程序； （4）數據區傳送子程序； （5）數據排序?qū)嶒?yàn)； （6）查找相同數據個數； （7）無符號雙字節快速乘法子程序； （8）多分支程序； （9）脈沖計數實驗； （10）電腦時鐘實驗。 (二)硬件實驗 （1）P1口亮燈實驗； （2）P1口轉彎燈實驗； （3）P3.3口輸入，P1口輸出實驗； （4）工業順序控制實驗； （5）8255 A、B、C口輸出方波實驗； （6）8255 PA口控制PB口； （7）8255控制交通燈； （8）簡單I/O擴展實驗； （9）A/D0809轉換實驗； （10）D/A0832轉換實驗； （11）8279鍵盤顯示實驗； |
（12）通用打印機實驗；（打印機選配） （13）微型打印機打印字符、曲線、漢字實驗；（打印機選配） （14）I2C儲存卡讀寫實驗； （15）繼電器控制實驗； （16）步進電機控制； （17）8253方波實驗； （18）小直流電機調速實驗； （19）16*16 LED點陣顯示實驗； （20）128*64 LCD液晶顯示實驗； （21）8250可編程異步通訊接口實驗（自發自收）； （22）8251可編程通訊接口實驗（與PC機）； （23）單片機RS232/485串行發送實驗（雙機通訊）； （24）單片機RS232/485串行接收實驗（雙機通訊）； （25）溫度實驗； （26）壓力實驗； （27）DS18B20單總線數字溫度傳感器實驗； （28）紅外線遙控通信實驗； （29）PWM脈沖寬度調制實驗； （30）射極跟隨器實驗； （31）電子音樂演奏實驗。 |
