技術指標

說 明

裝置功能

1、膜分離效率測定；了解膜分離的分離 工藝流程 。

2、通過折分膜組件，進一步理解膜組件的內部結構。

3、測定鹽（溶質）的脫除率與操作壓力的變化關系 .

4、 可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項 。

主要配置

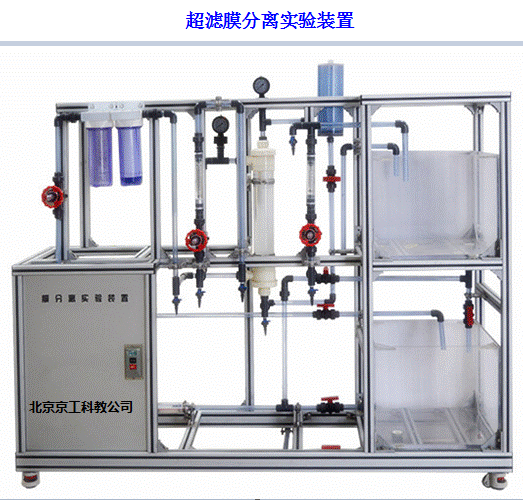

洗水池、濾液池、水泵、超濾組件、壓力表、液體流量計、 高品質鋁合金型材框架 。

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC220V，功率 1.0 KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水或聚乙二醇，外配設備：分光光度計

技術參數

1 、運行環境：溫度0-40 ℃ ，相對濕度：≤90%RH，電源：電壓220V；功率370W。

2、超濾膜組件：聚丙烯中孔纖維，孔徑：0.01—0.3 μm ,孔隙率：50%-55%，截留分子量：5萬,可實現無菌過濾。使用溫度：44℃-73℃；最大工作壓力：4Kg/cm 2 。

3、活性炭過濾器：規格：Φ100×400mm，過濾介質為活性炭。

4、配液池：60L，304不銹鋼制。洗水池：60L，304不銹鋼制。

5、水泵：不銹鋼離心泵，流量：1m 3 /h，揚程：30m，功率：370 W 。

6、流量計：液體流量16-160L/h 和 10-100L/h。

7 、管路：透明，壁厚≥2.0mm，透明可視材質。

8 、 正泰電器：接觸器、帶燈開關、漏電保護空氣開關。

9 、外形尺寸： 12 00×5 0 0× 17 00mm（長×寬×高） ， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

10 、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動閥控

膜分離 壓力

指針式壓力表

壓力表就地顯示

無
