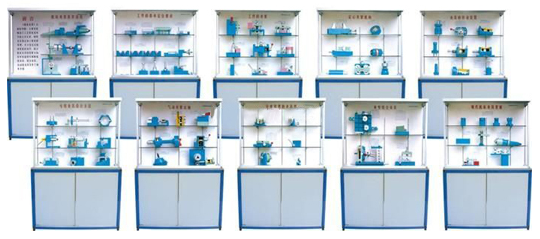

JG-10型《機床夾具設計》陳列柜
機床夾具設計陳列柜, 機床夾具陳列柜 根據全國技工學校通用教材及教學大綱設計的一套《機床夾具》陳列柜，主要從機械加工工藝系統和環節的幾何關系，闡述夾具保證加工精度的原理，并介紹夾具的組成要素的知識，探討機床夾具發展方向其中對通用可調節和成組夾具，自動化夾具等作了初步介紹。
一、《機床夾具設計》示教陳列柜，每個柜詳細內容如下
二、主要技術參數：
1 、第一代陳列柜結構：上柜采用鋁合金制作，下柜柜式結構。
2 、第二代陳列柜結構：上下柜整體框架全部采用彩色鋁塑鋼制作，外形美觀，堅固耐用。
3 、陳列柜尺寸： 1250×430×1780mm
序號和名稱 |
陳列柜內模型內容 |
第一柜 機床夾具及其功用 |
車具的工作原理、鉆模的工作原埋、銑床夾具的工作原螺、液壓銑鍵槽夾具、彈簧心軸、車床 , 改拉床的夾具 |
第二柜 工件的基本定位要求 |
平面幾何體的六點定位、軸類幾何體的六點定位，盤類幾何體的六點定位、軸類工件定位時支，承點的布置、支承板 (5 件 ) 、可調支承 (3 件 ) 、輔助支承、 v 形塊的結構形式 (4 件 ) 。 v 形塊的應用 |
第三柜 工件的夾緊 |
雙向夾緊工件的壓板機構、自夾結構、斜楔組合夾緊機構。螺旋夾緊機構、鉤形手轉位壓板。萬能自調壓板、快速螺旋夾緊機構、螺旋壓板機構、圓偏心夾緊機構 |
第四柜 定心夾緊機構 |
虎鉗式定心夾緊機構 (a) 、虎鉗式定心夾緊結構、斜楔一滑柱定心夾緊機構、偏心式定心機構、彈簧夾頭和心軸 (a) 、彈簧夾頭和心鈾 (b) 、 v 形彈性盤定心機構 (a)v 形彈性盤定心機構 (b) |
第五柜 夾具的傳動裝置 |
固定式雙作用活塞式氣瓢 (a) 、固定式雙柞用活塞式氣缸 (b) ，車床用固定式氣缸、氣動用管接頭 (a) 、氣動用管接頭 (b) 、氣動用管接頭 (c) 、手動轉閥。導氣接頭的結構、腳踏式氣閥。 |
第六柜 專用夾具的設計方法 |
主軸連接式車具 (a) 、主軸連接式車具 (b) 、固定式鉆模、翻轉式鉆模，雙孔鉆床夾具、加工雙孔的鉆模、工藝孔的應用、直線進給銑具的工作原理、鉆床夾具的裝配 |
第七柜 氣動夾緊實例 |
氣動夾緊裝置、調速器、氣動卡盤的傳動裝置。活塞式分離傳動部件。固定在床頭箱前端上的氣動夾具、單向作用薄膜氣缸。活塞式組合氣缸 |
第八柜 分度裝置的夾具件 |
立軸式通用轉臺、臥軸式通用轉臺、分度對定機構的手動操縱機構 (a) 、分度對定機構的手動操縱機構 (b) 。分度對定機構的手動操縱機構 (c) 、使用鉆床夾具加工均布小孔 |
第九柜 典型組合夾具 |
模塊化銑鏜床夾具、組合夾具裝置、齒輪室蓋翻轉式鉆床組合夾具。鉆床半自動化夾具 |
第十柜 現代機床夾具發展 |
按零件相似歸組（ 4 件） 通用可調鉆模、成組車床夾具、快速調整機構（ A ）快速調整機構（ B ）斜楔夾緊機構 |
。
