JG8-47型多媒體智能控制《沖壓模具設計與制造》陳列柜
本《沖壓模具設計與制造》陳列柜是模具設計與制造專業的一門主干專業技術課。適用于《沖壓模具設計與制造》、《沖模設計應用實例》等課程。本課程是以教育部高教司《關于加強高職高專人才培養工作的若干意見》等文件對高職高專人才培養的要求為指導思想。采用多種素材和媒體手段，講述典型沖模（沖裁模、彎曲模、拉深模）的設計與制造，適度介紹了多工位級進模設計與制造。

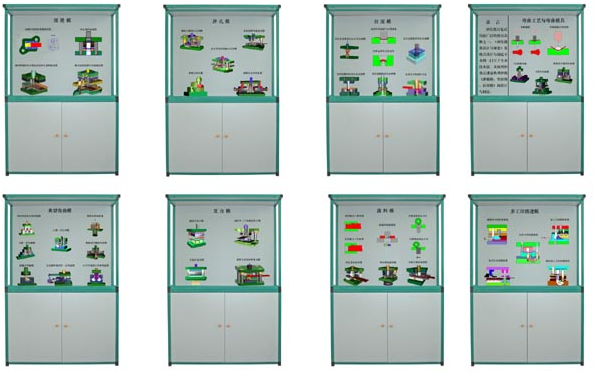

陳列柜共分八個柜和一個電腦控制臺，進行多媒體聲控同步解說演示。由 PC 電腦軟件控制順序或任選播放圖像或三維動畫同步模型演示沖壓模具功能原理。
主要特點：

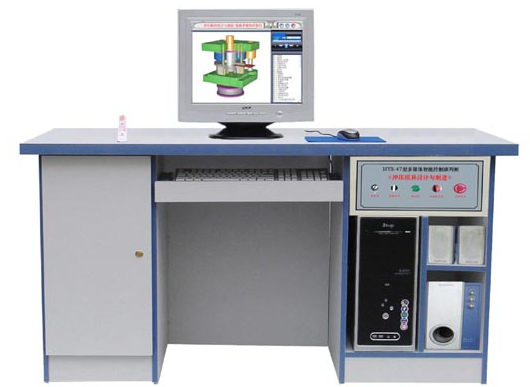

控制臺配置：沖壓模具動畫仿真軟件一套、硬件各一套； P4 電腦主機 1 臺， 17 寸顯示器 1 臺 .
控制軟件：采用碩博陳列柜專用播放軟件，實現聲音、圖像、模型同步講解，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
控制方式：采用鼠標和遙控器控制。
陳列柜尺寸： 1250 × 430 × 1780 ｍｍ，陳列柜上下柜整體采用彩色塑鋼制作，造型美觀，堅固耐用。
《沖壓模具設計與制造》陳列柜各柜內容如下：
序號與名稱 |
陳列柜內容 |
規格 |
第一柜、 彎曲工藝與彎曲模具 |
1彎曲偏移、 2 彎曲卸載后的回彈、 3 V 形件精彎模、 4 Z 形件彎曲模、 5 帶擺動凸模的彎曲模 |
所有模型均采用二維 / 三維動畫圖像配合陳列柜上的內容在電腦上演示各種模具的功能和原理 ( 如模具開模、閉模、出制件的全過程 ) 。同時配合聲音解說，生動形象。 |
第二柜 典型彎曲模 |
1自動推件圓形件一次彎曲模、 2 小圓一次壓彎模、 3 小于 90 度的 U 形件彎曲模、 4 兩次彎曲復合模、 5 滾軸式彎曲模、 6 帶擺塊的彎曲模、 7 帶擺動凹模的彎曲模、 8 大圓一次彎曲模、 |
|
第三柜 沖孔模 |
1斜楔式水平?jīng)_孔模、 2 超短凸模的小孔沖模、 3 全長導向結構的小孔沖模、 4 懸臂式?jīng)_孔模、 5 沖孔落料連續模 |
|
第四柜 復合模 |
1倒裝式復合模、 2 落料與首次拉深復合模、 3 同時沖三個墊圈的復合模、 4 正裝式復合模 、 5 沖孔落料復合模 |
|
第五柜 拉深模 |
1拉伸扇形單元體變形、 2 拉深件的起皺與拉裂現象、 3 無壓邊圈裝置以后各次拉深模、 4 有壓邊圈裝置首次拉深模、 5 無壓邊圈裝置首次拉深模、 6 有壓邊圈裝置以后各次拉深模、 7 雙動壓力機剛性壓邊拉深模 |
|
第六柜 落料模 |
1、成形側刃工作原理、 2 、矩形側刃工作原理、 3 、沖裁件斷面情況、 4 、導板式簡單落料模、 5 、導柱式彈頂落料模、 6 、沖孔落料連續模 7 、凸模鉚接固定方式、 8 凸模臺階固定方式 |
|
第七柜 級進模 |
1側刃定距的彈壓導板級進模、 2 、雙側刃定距級進模的排樣圖、 3 用擋料銷和導正銷的沖孔落料級進模、 4 沖孔落料級進模 |
|
第八柜 多工位級進模 |
1鉤式自動送料裝置、 2 、加工方向轉換機構、 3 杠桿方向轉換機構、 4 斜滑塊方向轉換機構、 5 、擺塊方向轉換機構 |
。
