JG-Z3040B型搖臂鉆床電氣技能實訓考核裝置（半實物）

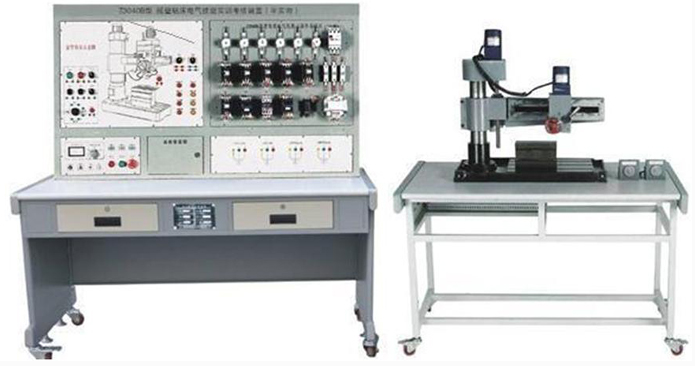

“Z3040B型搖臂鉆床電氣技能實訓考核裝置 ” 是在原 “jg-Z3040B 型搖臂鉆床電氣技能實訓考核裝置 ” 基礎上進行改造升級，它增加了 Z3040B 型 搖臂鉆床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

一、功能特點

1.Z3040B型搖臂鉆床半實物仿真模型是參照實際 Z3040B 型搖臂鉆床的尺寸按一定比例縮小的設計；

2.本套裝置電氣部分的操作，能實現 Z3040B 型 搖臂鉆床各種運動控制，它包括：主軸啟動停止、搖臂的升降運動和冷卻泵啟動停止，極限位置的限位保護；

3.機床電氣線路的所有接點，在裝置的面板上都有測試點，便于學員檢測故障；

4.半實物模型上所用電機的電壓等級與實際的機床是完全相同；

5.半實物機床的床身采用鑄件，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；

6.半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；

7.半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；

8.控制屏的故障箱內設有 32 個開關，通過撥動故障開關，可設置相應的故障點。

二、技術性能

1.輸入電源：三相四線～ 380V±10% 50Hz

2.工作環境：溫度 -10 ℃～ +40 ℃，相對濕度＜ 85% （ 25 ℃），海拔＜ 4000m

3.裝置容量：＜ 0.2kVA

4.漏電保護動作電流： ≤30mA ；漏電保護動作時間： ≤0.1s

5.控制屏尺寸： 1410mm×725mm×1535mm

6.半實物模型桌子尺寸： 1268mm×723mm×798mm

7.Z3040B鉆床模型尺寸： 600mm×300mm×500mm

8.搖臂上升下降行程： 160mm

9.主軸箱移動行程： 250mm

三、設備配置

四、實訓項目與目的

1.熟悉常用低壓電器的機構、原理

2.通過觀察機床模型的運動，了解機床的實際運動

3.了解機床電器控制的原理及各種保護裝置

4.掌握機床中常見故障的排除方法

五、故障點設置一覽表

。
