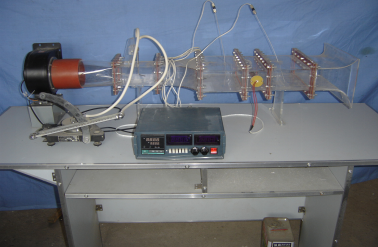

JGRQD —03強迫對流單管管外放熱系數測試裝置（臺式）

一、功能：

本實驗是經過風量、溫度的工況調節，測定空氣橫向流過單管表面時的平均放熱系數，并將實驗數據整理成準則方程式，使學生了解對流放熱的實驗研究方法，學習測量風速、溫度、熱量的基本技能。 可根據用戶要求在此基礎上配置數據采集功能。

二、配置：

離心風機、實驗風道（有機玻璃）、實驗管（ 紫銅管 ）、電加熱器、數顯電壓表、數顯電流表、智能測溫度表、測溫?zé)犭娕迹?K 分度）、壓差計、畢托管、電控箱、溫度調節裝置。

三、技術參數：

電流： 0～3A 電壓：0～220V 功率：0～500W

空氣流速： 0～30m/s 溫度：0～100℃

電源：三相四線 /380V 功率：4KW

外形尺寸： 1500×500×800（㎜）

重量： 100㎏

工作環境：常溫

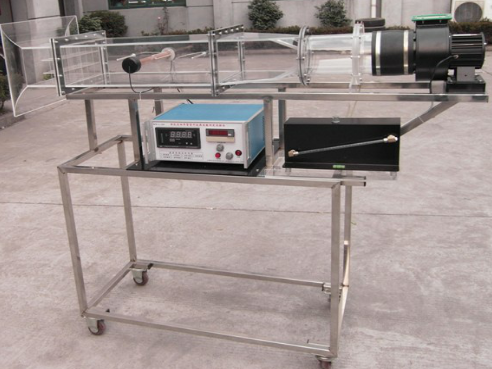

強迫流動單管管外放熱系數測試裝置
產品型號： JGL － 569

形尺寸： 1600×500×1300mm
工作電壓： 220V   50Hz
主要用途：了解以流放熱的實驗研究方法，測定空氣橫向流過單管表面時的平均放熱系數 α ，并將實驗數據整理成準則方程式，學習測量風速、溫度、熱量的基本技能。
主要配置：移動式不銹鋼支架、工頻離心風機、組合式有機玻璃風洞、實驗管及其加熱器、控制箱、溫度傳感器、 8 路智能巡檢儀、功率表、調壓器、孔板、壓差傳感器等。
主要技術參數：
1. 離心風機：電壓 220V   功率： 330W    轉速： 2800
2. 加熱管：石英加熱管   、功率 500W
3. 本裝置采用智能巡檢儀顯示各測試點的溫度：
進風溫度、出風溫度、加熱 1 溫度、加熱 2 溫度、加熱 3 溫度、加熱 4 溫度、室內溫度

。
