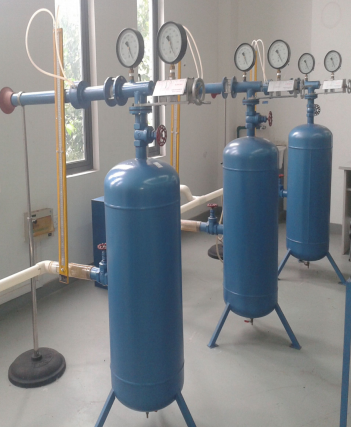

JGRPG —18噴管實驗臺

一、功能：

本臺可鞏固和驗證氣流在噴管中流動的基本理論，了解氣流在噴管流動中的壓力、流量的變化規律及測試方法，加深對臨界狀態基本概念的理解。經實際測得的流量、壓力數值，整理出漸縮、縮放噴管的壓力和流量曲線。

二、配置：

吸氣管、孔板流量計、 U 型壓差計、漸縮噴管、縮放噴管、測壓探針、移動測壓裝置、真空罐、標準真空壓力表、標準負壓真空壓力表、調節閥門、 真空泵（ 2X30 型） 、支架。

三、技術參數：

測量壓力： -0.1～0 mpa 流速：≥10m/s

抽氣壓力： 54升/秒 極限壓力：1.33pa

轉速： 450轉/分

電源：三相四線 /380V 功率：3KW

外形尺寸：實驗臺： 1500×4500×1400（㎜）；真空泵：780×500×560（㎜）

重量：實驗臺： 80㎏；真空泵：236㎏

工作環境：常溫 ;

噴管實驗臺
產品型號： JGL-576
外形尺寸： 2500×500×1000mm
工作電壓： 220V    功率： 5.5KW
主要用途：用于《工程熱力學》教學中 “ 噴管臨界狀態的觀察 ” 實驗，演示噴管壓力流量的變化規律，并可看到臨界壓力和最大流量的現象。
主要配置：漸縮噴管、縮放噴管、穩壓罐、真空壓力表、孔板流量計   、差壓計、位移裝置等。（不包括真空泵）

。
