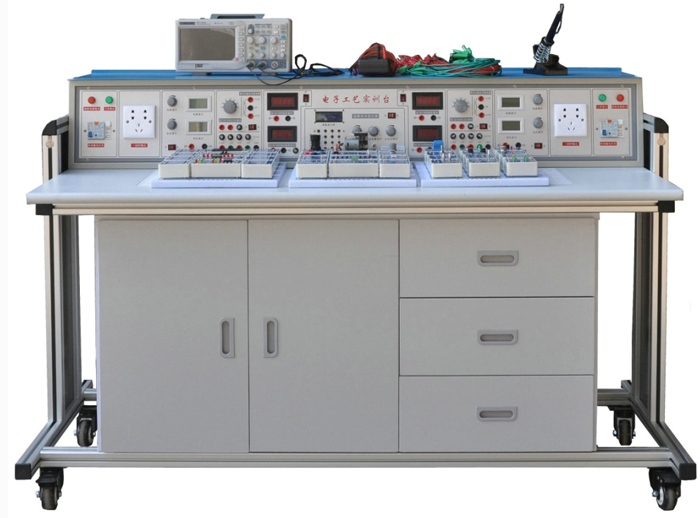

JG DZG02 電子工藝實訓臺
一、設備概述
本實驗臺適用于高職高專及高級技師的實驗、實訓要求。適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、 PCB 板圖的設計等實訓項目。

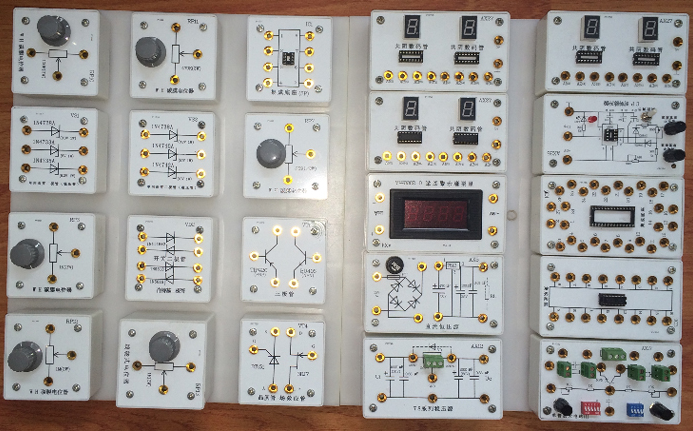

電工電子創新實訓模塊由 ABS 塑料盒及 PCB 板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
配備開放實驗室信息管理系統，為學生動手能力的培養、分析問題解決問題能力的培養、自主實驗和創新實驗能力的培養均需要一個寬松的、開放的、設備齊全的實驗環境。
二、設備技術指標
工作電源：三相五線 AC 3800V ± 10% 50Hz
溫度：－ 10 ～ 40 ℃；環境濕度：≤ 90% （ 25 ℃）
外形尺寸：長×寬×高 =1600 × 700 × 1825 ㎜
整機功耗：≤ 1.5KW
安全保護措施：具有接地保護、漏電保護功能，采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用有機盒，兼作實物示教，一舉多得。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
5、本裝置具有廣闊的延伸空間，本裝置可完成 < 模擬電子技術 > 、 < 數字電子技術 > 、 < 電力電子技術 > 等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高
本設備各個功能模塊功能構成：
1、總電源
（ 1 ）總電源為單相交流 220V 電源，經空氣斷路器（帶熔斷器及漏電保護），最大額定電
流為 5 A ，安全可靠。
（ 2 ）指示燈：電源線接通電網電源后，紅燈亮，表示實訓臺已接入電源?？諝鈹嗦菲骱?
閘后，綠燈亮，表示實訓臺進入正常工作狀態。
2、可調直流電源
（ 1 ）可調直流電源為 DC 0~30V/2A ，并帶過載、短路保護功能，保護的整定值可進行調節；直流輸出電壓采用 3 位半數字顯示的電壓表（ 0~30V ），直流輸出電流采用 3 位半數字顯示的電流表（ 0~2A ） 。
3、多檔交流電源和穩壓直流電源
（ 1 ）多檔交流電源 3~24V ，七檔，并帶過載、短路保護；當出現過載或短路保護狀態時，
報警指示燈亮，解除過流或短路信號后，需手動復位。
（ 2 ）穩壓直流電源± 5V 、± 12V 四組。
4、數字電壓表與電流表
3 位半顯示數字電壓表一只（ 0~30V ）和 3 位半顯示數字電流表（ 0~2A ）一只。
5、功率輸出函數發生器：
主要特征：
A.高頻率分辨率： 0.01Hz B. 高頻率精確度：± 20ppm C. 低失真度： <1% D. 方波占空比 1%~99% 精確可調 E. 三角波調占空比后可輸出兩種鋸齒波 F. 可變直流電平控制 G. 外部頻率測量 H.. 預設頻率存儲、調入功能 I. 輸出衰減，由兩個“衰減”按鍵選擇。
技術指標：
A.主輸出波形 正弦波、方波、三角波、鋸齒波四種波形
B.最大輸出幅度 10Vpp
C.輸出阻抗 50 Ω± 10%
D.直流偏置 ± 5V （空載）
E.占空比范圍 1%-99% （方波）
F.輸出頻率范圍： 0.01Hz-2MHz
G.外測量功能：
頻率范圍： 1Hz-60MHz 信號幅度： 0.5Vpp-20Vpp 外計數范圍： 0-4294967296
存儲和調入：具有 10 組參數存儲與調出的功能。
五、本設備可以完成的實訓項目
數字電子技術綜合應用
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存 / 譯碼 / 驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二 - 五 - 十進制計數器功能測試
項目十 二位十進制計數 / 譯碼 / 驅動 / 顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N 進制計數電路功能測試
項目十三 555 定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
項目十七 聲光控制節能路燈電路
項目十八 8 線數據傳輸電路
項目十九 4 位環形計數節拍發生器
項目二十 秒脈沖信號發生器
項目二十一 伺服電機測速與時鐘脈沖測頻電路
項目二十二 救護車 / 消防車聲響報警電路
項目二十三 D/A 轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十四 數控變頻三角波 — 方波發生器
項目二十五 移位寄存器彩燈顯示電路
項目二十六 8 位優先編碼器搶答電路
項目二十七 觸摸式密碼電子鎖電路
項目二十八 數字鐘電路
項目二十九 二位十進制計數符合電路
項目三十 交通燈控制電路
項目三十一 升 / 降階梯波形信號發生器
項目三十二 光電轉換加 / 減計數電路
模擬電子技術綜合應用、創新實訓項目目錄
項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七 三極管放大電路故障排除
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型復合互補 OTL 功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL 功率放大電路的故障排除
項目十二 LM386 集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的制作競賽
項目十九 RC （文式橋式）正弦波振蕩器和制作與調試
項目二十 電容三點式 LC 正弦波發生器
項目二十一 有源濾波電路研究
項目二十二 直流 — 直流（ DC—DC ）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三 恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
六、 配置清單
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
備注 |
1 |
通用實訓桌 |
1600× 700 × 800 ㎜ |
臺 |
1 |
|
2 |
電工電子創新模塊 |
（ A1-A8 ） +B |
套 |
1 |
詳見表二 |
3 |
數字萬用表 |
890B+ |
塊 |
1 |
|
4 |
示波器 |
帶寬 :100MHz 通道 :2 外部觸發入 采樣率： 1.0GS/s |
臺 |
1 |
|
5 |
+/-字螺絲刀 |
把 |
各 1 |
||
6 |
尖嘴鉗 |
把 |
1 |
||
7 |
斜口鉗 |
把 |
1 |
||
8 |
實驗導線 |
疊插式 |
套 |
1 |
詳見表三 |
9 |
凳子 |
個 |
2 |
||
10 |
實訓指導書 |
本 |
1 |
||
11 |
安裝布線所需材料 |
套 |
1 |
表二 電工電子元件盒
序號 |
產品名稱 |
型號規格 |
產品代號 |
單位 |
1 |
RJ水泥電阻 (5W) |
51Ω |
R01 |
1塊 |
RX線繞電阻 (5W) |
200Ω |
|||
100Ω |
||||
2 |
RJ金屬膜電阻 (2W) |
330Ω |
R02 |
1塊 |
470Ω |
||||
510Ω |
||||
3 |
RJ金屬膜電阻 (2W) |
330Ω |
R03 |
1塊 |
510Ω |
||||
680Ω |
||||
4 |
RJ金屬膜電阻 (2W) |
1K |
R04 |
1塊 |
2K |
||||
3.3K |
||||
5 |
RJ金屬膜電阻 (2W) |
3.3K |
R05 |
1塊 |
4.7K |
||||
6.8K |
||||
6 |
RJ金屬膜電阻 (2W) |
10K |
R06 |
3塊 |
22K |
||||
47K |
||||
7 |
錳銅絲電阻 (3A) |
0.1Ω |
R07 |
1塊 |
0.2Ω |
||||
0.4Ω |
||||
8 |
RT碳膜電阻 (1W) |
1Ω |
R08 |
1塊 |
4.7Ω |
||||
10Ω |
||||
27Ω |
||||
9 |
RT碳膜電阻 (1W) |
39Ω |
R09 |
1塊 |
47Ω |
||||
56Ω |
||||
68Ω |
||||
10 |
RJ金屬膜電阻 (1W) |
100Ω |
R10 |
1塊 |
150Ω |
||||
200Ω |
||||
300Ω |
||||
11 |
RJ金屬膜電阻 (1W) |
390Ω |
R11 |
1塊 |
470Ω |
||||
560Ω |
||||
680Ω |
||||
12 |
RJ金屬膜電阻 (1/2 W) |
560Ω |
R12 |
1塊 |
820Ω |
||||
1K |
||||
1K |
||||
13 |
RJ金屬膜電阻 ( 1/2 W) |
1.2K |
R13 |
1塊 |
2K |
||||
2.7K |
||||
3K |
||||
14 |
RJ金屬膜電阻 ( 1/2W) |
4.7K |
R14 |
1塊 |
5.1K |
||||
6.8K |
||||
8.2K |
||||
15 |
RJ金屬膜電阻 ( 1/2W) |
10K |
R15 |
1塊 |
15K |
||||
27K |
||||
33K |
||||
16 |
RJ金屬膜電阻 ( 1/2W) |
51K |
R16 |
4塊 |
56K |
||||
62K |
||||
68K |
||||
17 |
RJ金屬膜電阻 ( 1/2W) |
100K |
R17 |
4塊 |
270K |
||||
390K |
||||
470K |
||||
18 |
RJ金屬膜電阻 ( 1/2W) |
820K |
R18 |
1塊 |
1M |
||||
2.2M |
||||
10M |
||||
19 |
RJ金屬膜電阻 (1/2W) |
120Ω |
R19 |
1塊 |
180Ω |
||||
220Ω |
||||
620Ω |
||||
20 |
RJ金屬膜電阻 ( 1/2W) |
1.5K |
R20 |
1塊 |
2.2K |
||||
2.7K |
||||
3.9K |
||||
21 |
RJ金屬膜電阻 ( 1/2 W) |
6.2K |
R21 |
1塊 |
20K |
||||
24K |
||||
47K |
||||
22 |
RJ金屬膜電阻 ( 1/2W) |
51K |
R22 |
1塊 |
150K |
||||
220K |
||||
3M |
||||
23 |
RJ金屬膜電阻 ( 1/2W) |
510K |
R23 |
2塊 |
1.1M |
||||
2M |
||||
2M |
||||
24 |
CL聚脂膜電容 |
1000pF |
C01 |
2塊 |
2200 pF |
||||
CBB聚丙烯膜電容 |
3300 pF |
|||
25 |
CBB聚丙烯膜電容 |
4700 pF |
C02 |
2塊 |
0.01μ F |
||||
0.022μ F |
||||
26 |
CBB聚丙烯膜電容 |
0.033μ F |
C03 |
4塊 |
0.047μ F |
||||
0.1μ F |
||||
27 |
CBB聚丙烯膜電容 |
0.22μ F |
C04 |
1塊 |
0.47μ F |
||||
1μ F |
||||
28 |
CBB聚丙烯膜電容 |
0.47μ F |
C05 |
1塊 |
1μ F |
||||
0.33μ F |
||||
29 |
CD鋁電解電容 (50V DC) |
3.3μ F |
C06 |
2塊 |
4.7μ F |
||||
10μ F |
||||
30 |
CD鋁電解電容 (50V DC) |
100μ F |
C07 |
1塊 |
220μ F |
||||
470μ F |
||||
31 |
CBB聚丙烯膜電容 |
0.5μ F （ 450V AC ） |
C08 |
1塊 |
1.0μ F （ 450V AC ） |
||||
32 |
CBB聚丙烯膜電容 |
2.0μF (450V AC) |
C09 |
1塊 |
4.0μF (450V AC) |
||||
33 |
CC瓷片電容 |
20 pF |
C10 |
1塊 |
1500 pF |
||||
CBB聚丙烯膜電容 |
2200 pF |
|||
34 |
CC瓷片電容 |
20 pF |
C11 |
1塊 |
CBB聚丙烯膜電容 |
33 pF |
|||
100 pF |
||||
35 |
可調電容 |
10～ 60 pF |
C12 |
1塊 |
220 pF |
||||
20～ 120 pF |
||||
36 |
CC瓷片電容 |
20 pF |
C13 |
1塊 |
CL聚脂膜電容 |
2200 pF |
|||
5600 pF |
||||
37 |
CBB聚丙烯膜電容 |
0.047μ F |
C14 |
1塊 |
0.01μ F |
||||
0.1μ F |
||||
38 |
CD鋁電解電容 (50V DC) |
2.2μ F |
C15 |
2塊 |
33μ F |
||||
47μ F |
||||
39 |
WX線繞電位器（ WX050 ） |
100(5W)(去蓋 ) |
RP1 |
1塊 |
40 |
WH碳膜電位器（ WH118 ） |
470(2W)(去蓋 ) |
RP2 |
1塊 |
41 |
WH碳膜電位器 (WH118) |
1K (2W) |
RP3 |
1塊 |
42 |
WX線繞電位器 (WX14-12) |
4.7K(1W)(去蓋 ) |
RP5 |
1塊 |
43 |
WH碳膜電位器 (WH5) |
10K (1/2W) (去蓋 ) |
RP6 |
1塊 |
44 |
WH碳膜電位器 (WH5) |
22K(1/2W) |
RP7 |
1塊 |
45 |
WH碳膜電位器 (WH5) |
33K(1/2W) |
RP8 |
1塊 |
46 |
WH碳膜電位器 (WH118) |
47K (2W) |
RP9 |
1塊 |
47 |
WH碳膜電位器 (WH118) |
100K (2W) |
RP10 |
1塊 |
48 |
WH碳膜電位器 (WH118) |
470K (2W) |
RP11 |
1塊 |
49 |
WH碳膜電位器 (WH118) |
1M (2W) |
RP12 |
1塊 |
50 |
繞線式電位器（ WXD3-12 ） |
1K (2W) |
RP13 |
1塊 |
51 |
線繞電感 |
電感 L=30mH |
L01 |
1塊 |
52 |
線繞電感 |
電感 L=100mH |
L02 |
1塊 |
53 |
色碼電感 |
22μ H |
L03 |
1塊 |
82μ H |
||||
180μ H |
||||
54 |
熒光燈整流器 |
8W |
L04 |
1塊 |
55 |
色碼電感 |
330μ H |
L05 |
1塊 |
柱形電感 |
47μ H |
|||
色碼電感 |
100μ H |
|||
56 |
EI型殼式變壓器 |
24V/12V |
T01 |
1塊 |
57 |
C型芯式變壓器 |
24V/12V |
T02 |
1塊 |
58 |
R型芯式變壓器 |
24V/12V |
T03 |
1塊 |
59 |
脈沖變壓器（單雙脈沖） |
KMB-0021 |
T05 |
1塊 |
60 |
集成底座 |
8P |
IC1 |
2塊 |
61 |
集成底座 |
14P |
IC2 |
5塊 |
62 |
集成底座 |
16P |
IC3 |
4塊 |
63 |
集成底座 |
18P |
IC4 |
2塊 |
64 |
集成底座 |
20P |
IC5 |
1塊 |
65 |
集成底座 |
28P |
IC7 |
1塊 |
66 |
單向擊穿二極管 ( 穩壓管 ) |
1N4728A (3.3V 1W) |
VS1 |
1塊 |
1N4733A (5V 1W) |
||||
1N4735A (6.2V 1W) |
||||
67 |
單向擊穿二極管 ( 穩壓管 ) |
1N4738A (8.2V 1W) |
VS2 |
1塊 |
1N4740A (10V 1W) |
||||
1N4742A (12V 1W) |
||||
68 |
雙向穩壓管 (1W) |
5V |
VS3 |
1塊 |
8.2V |
||||
10V |
||||
12V |
||||
69 |
整流二極管 |
1N4007× 4 |
VD1 |
1塊 |
70 |
開關二極管 |
1N4148× 2 |
VD2 |
1塊 |
肖特基二極管 |
1N5818 |
|||
1N5819 |
||||
71 |
三極管 |
TIP42C |
VT1 |
1塊 |
BU406 |
||||
散熱器 |
ST25× 2 |
|||
72 |
三極管 |
9012 |
VT2 |
1塊 |
TIP41C |
||||
散熱器 |
ST25× 1 |
|||
73 |
三極管 |
9013 |
VT3 |
1塊 |
TIP41C |
||||
散熱器 |
ST25× 1 |
|||
74 |
晶閘管 |
BT151 |
VT4 |
1塊 |
場效應管 |
3DJ7 |
|||
散熱器 |
ST25× 1 |
|||
75 |
增強型場效應管 |
IRF630 (N溝道 ) |
VT5 |
1塊 |
IRF9620(P溝道 ) |
||||
散熱器 |
ST25× 2 |
|||
76 |
IGBT管 |
10N60× 2 |
VT6 |
1塊 |
1N4148× 2 |
||||
散熱器 |
ST25× 2 |
|||
77 |
晶閘管電路 |
（ 51 Ω、 0.1 μ F 、 BT151 、 FU ）× 3 |
VT7 |
1塊 |
散熱器 |
ST25× 3 |
|||
78 |
雙向觸發二極管 |
BD3 |
VT8 |
1塊 |
雙向晶閘管 |
BT135 |
|||
散熱器 |
ST25× 1 |
|||
79 |
儀表開關 |
KN32B |
S1 |
1塊 |
80 |
按鈕開關 |
AN4 |
S2 |
1塊 |
81 |
鈕子開關 |
KNX1× 2 |
S3 |
1塊 |
82 |
白熾燈座 |
HL1 |
3塊 |
|
83 |
熒光燈底座 |
HL2 |
2塊 |
|
84 |
啟輝器 |
HL3 |
1塊 |
|
85 |
指示燈 |
6.3V |
HL4 |
1塊 |
86 |
熔斷絲 |
FU |
1塊 |
|
87 |
電流表插座 |
SW |
3塊 |
|
88 |
共陰數碼管 |
0.5吋 |
BX01 |
1塊 |
電阻 |
300Ω× 8 個 |
|||
89 |
穩壓集成 |
LM337 |
BX04 |
1塊 |
LM317 |
||||
散熱器 |
ST25× 2 |
|||
90 |
MIC聲電傳感器 |
CZN-15EN |
BX05 |
1塊 |
石英晶體振蕩器 |
32.768石英晶體 |
|||
10MΩ電阻 |
||||
33 pF電容器× 2 |
||||
91 |
揚聲器 |
8Ω |
BX06 |
1塊 |
92 |
蜂鳴器 |
TMB12A12 |
BX07 |
1塊 |
LED |
5個大（紅） |
|||
電阻 |
100Ω /0.25W |
|||
93 |
氣敏元件 |
QM-J3 |
BX08 |
1塊 |
94 |
三極管插座 |
127-3T |
BX09 |
1塊 |
元件插座 |
||||
95 |
元件插座 |
127-2T× 4 |
BX10 |
1塊 |
96 |
音樂芯片 |
JD9300Y |
BX11 |
1塊 |
紐子開關 |
KNX1 |
|||
97 |
保險絲 |
FU |
AX1穩壓管穩壓電路 |
1塊 |
二極管 |
1N4007× 4 |
|||
電容 |
1000μ F /50V |
|||
100μ F /35V |
||||
0.1μ F |
||||
穩壓管 |
1N4733 (5.1V) |
|||
電阻 |
6.8K/0.25W |
|||
2.7K/0.25W |
||||
3.3K/0.25W |
||||
10K/0.25W |
||||
三極管 |
9013 |
|||
99 |
電阻 |
100Ω /0.25W × 2 |
AX3銅電阻溫度計電路 |
1塊 |
39Ω /0.25W |
||||
33Ω /0.25W |
||||
溫度傳感器 |
LM35 |
|||
琺瑯電阻 |
RX20-10W 20Ω |
|||
紐子開關 |
KNX1× 2 |
|||
電位器 |
470Ω (WH5) |
|||
銅電阻 |
Cu-50 |
|||
100 |
直流數字毫伏表 |
0～ 2000mV |
AX4直流數字毫伏表 |
1塊 |
101 |
保險絲 |
FU |
AX5 直流恒壓源 |
1塊 |
二極管 |
1N4007× 4 |
|||
電容 |
470μ F /50V |
|||
100μ F /25V |
||||
0.01μ F |
||||
集成 |
LM7812 |
|||
散熱器 |
ST25× 1 |
|||
103 |
電位器 |
10K（ WH5 ）× 2 |
AX9運放電路 |
1塊 |
二極管 |
1N4148× 2 |
|||
電容 |
10μ F /35V |
|||
集成 |
OP07 |
|||
集成底座 |
8P |
|||
104 |
集成運放 |
LM358 |
AX10雙運放電路 |
1塊 |
集成底座 |
8P |
|||
105 |
繼電器 |
GZR-2 12V |
AX11繼電器驅動電路 |
1塊 |
三極管 |
9013 |
|||
二極管 |
1N4148 |
|||
106 |
電容 |
1000μ F/50V × 2 |
AX12 78系列穩壓源 |
1塊 |
0.33μ F × 2 |
||||
插座 |
127-3T |
|||
107 |
電容 |
1000μ F/50V × 2 |
AX13 79系列穩壓源 |
1塊 |
0.33μ F × 2 |
||||
插座 |
127-3T |
|||
108 |
電位器 |
22K(WH5) |
AX14 單結晶體管觸發電路 |
1塊 |
單結晶體管 |
BT33 |
|||
電阻 |
2.2K/0.25W |
|||
100Ω /0.25W |
||||
560Ω /0.25W |
||||
三極管 |
9013 |
|||
二極管 |
1N4148Ω× 2 |
|||
109 |
功放 |
LM386 |
AX15功率放大集成電路 |
1塊 |
電阻 |
10Ω /0.25W × 2 |
|||
電容 |
47nF× 2 |
|||
10μ F/35V |
||||
100nF |
||||
100μ F/35V |
||||
集成底座 |
8P |
|||
110 |
集成 |
MC34063A |
AX16集成轉換器 |
1塊 |
集成底座 |
8P |
|||
111 |
撥碼開關 |
紅 (5T) 藍 (4T) |
AX17單管放大電路 |
1塊 |
電阻 |
1K/0.25W× 2 |
|||
電位器 |
10KΩ (WH5) × 2 |
|||
插座 |
127-2T× 4 |
|||
127-3T |
||||
112 |
撥碼開關 |
紅 (5T) 藍 (4T) |
AX18單管放大電路 |
1塊 |
電阻 |
1K/0.25W× 2 |
|||
電位器 |
10KΩ (WH5) × 2 |
|||
插座 |
127-2T× 4 |
|||
127-3T |
||||
113 |
光電開關 |
1A05HR× 2 |
AX20電動機測速 |
1塊 |
磁性電機 |
385 |
|||
固定支架 |
配套 |
|||
114 |
鈕子開關 |
KNX1× 2 |
AX21 0-1置數單刀雙擲開關 |
1塊 |
115 |
集成 |
CD4011 |
AX22單脈沖信號 |
1塊 |
CD1413 |
||||
集成底座 |
14P |
|||
16P |
||||
電阻 |
100Ω /0.25W × 4 |
|||
51Ω /0.25W × 4 |
||||
復位開關 |
AN4× 2 |
|||
LED |
紅× 2 綠× 2 |
|||
116 |
電阻 |
100K/0.25W× 10 |
AX23觸摸式編碼開關 |
1塊 |
鈕子開關 |
KNX1 |
|||
輕觸開關 |
（ 6 × 6 × 4.3 ） × 10 |
|||
117 |
電阻 |
51K/0.25W× 10 |
AX24 8421撥碼盤 |
1塊 |
夾板 |
KAS-3 |
|||
8421撥碼開關 |
KAS-3× 2 |
|||
二極管 |
1N4148× 8 |
|||
118 |
集成 |
555 |
AX25 CP時鐘脈沖源 |
2塊 |
集成底座 |
8P |
|||
電位器 |
100k(WH5)× 2 |
|||
電阻 |
10k/0.25W× 2 |
|||
300Ω /0.25W |
||||
二極管 |
1N4007× 2 |
|||
電容 |
10μ F/35V |
|||
0.1μ F |
||||
0.01μ F |
||||
鈕子開關 |
KNX1 |
|||
LED |
紅（ 5 個大） |
|||
119 |
電阻 |
100Ω /0.25W × 7 |
AX26發光二極管及驅動 |
1塊 |
集成 |
62083 |
|||
集成底座 |
20P |
|||
LED |
紅× 8 |
|||
120 |
集成 |
CD4511 |
AX27共陰數碼管 |
3塊 |
集成底座 |
16P |
|||
電阻 |
100Ω /0.25W × 14 |
|||
共陰數碼管 |
0.5寸× 2 |
|||
121 |
LED |
紅× 4 綠× 4 黃× 4 |
AX28交通燈電路 |
1塊 |
電阻 |
51Ω /0.25 W × 6 |
|||
集成 |
Un2003 |
|||
集成底座 |
16P |
|||
122 |
直流數字毫安表 |
0～ 2000mA |
AC-A1直流數字毫安表 |
1塊 |
123 |
指針微安表 |
100μ A |
1塊 |
表三
集 成 清 單 |
||||||||
序號 |
名稱 |
型號 / 規格 |
單位 |
數量 |
備注 |
|||
1 |
集成芯片 |
CD4001 |
個 |
1 |
||||
2 |
集成芯片 |
CD4002 |
個 |
1 |
||||
3 |
集成芯片 |
CD4011 |
個 |
1 |
||||
4 |
集成芯片 |
CD4012 |
個 |
1 |
||||
5 |
集成芯片 |
CD4013 |
個 |
2 |
||||
6 |
集成芯片 |
CD4015 |
個 |
1 |
||||
7 |
集成芯片 |
CD4023 |
個 |
1 |
||||
8 |
集成芯片 |
CD4025 |
個 |
2 |
||||
9 |
集成芯片 |
CD4060 |
個 |
1 |
||||
10 |
集成芯片 |
CD4069 |
個 |
1 |
||||
11 |
集成芯片 |
CD4070 |
個 |
1 |
||||
12 |
集成芯片 |
CD4071 |
個 |
1 |
||||
13 |
集成芯片 |
CD4073 |
個 |
1 |
||||
14 |
集成芯片 |
CD4075 |
個 |
1 |
||||
15 |
集成芯片 |
CD4081 |
個 |
3 |
||||
16 |
集成芯片 |
CD4085 |
個 |
1 |
||||
17 |
集成芯片 |
CD4511 |
個 |
1 |
||||
18 |
集成芯片 |
CD4513 |
個 |
1 |
||||
19 |
集成芯片 |
CD4518 |
個 |
3 |
||||
20 |
集成芯片 |
CD4528 |
個 |
1 |
||||
21 |
集成芯片 |
CD4532 |
個 |
1 |
||||
22 |
集成芯片 |
CD4585 |
個 |
2 |
||||
23 |
集成芯片 |
CD40106 |
個 |
1 |
||||
24 |
集成芯片 |
CD40107 |
個 |
1 |
||||
25 |
集成芯片 |
CD40192 |
個 |
2 |
||||
26 |
集成芯片 |
CD40194 |
個 |
1 |
||||
27 |
集成芯片 |
74LS00 |
個 |
1 |
||||
28 |
集成芯片 |
74HC112 |
個 |
1 |
||||
29 |
集成芯片 |
74HC138 |
個 |
1 |
||||
30 |
集成芯片 |
74HC151 |
個 |
1 |
||||
31 |
集成芯片 |
74LS196 |
個 |
2 |
||||
32 |
集成芯片 |
74LS283 |
個 |
1 |
||||
33 |
集成芯片 |
DAC0832 |
個 |
1 |
||||
34 |
集成芯片 |
DAC0809 |
個 |
1 |
||||
35 |
集成芯片 |
555 |
個 |
2 |
||||
36 |
集成芯片 |
LM358 |
個 |
1 |
||||
37 |
集成芯片 |
4N35 |
個 |
1 |
||||
38 |
集成芯片 |
TIL117 |
個 |
1 |
||||
39 |
集成芯片 |
7812 |
個 |
1 |
||||
40 |
集成芯片 |
7815 |
個 |
1 |
||||
41 |
集成芯片 |
7915 |
個 |
1 |
||||
42 |
三極管 |
9012 |
個 |
1 |
||||
43 |
三極管 |
9013 |
個 |
2 |
||||
44 |
三極管 |
9014 |
個 |
1 |
||||
45 |
光電三極管 |
3DU2（ 1KL3B ） |
個 |
1 |
||||
46 |
光敏電阻 |
GL5626D |
個 |
1 |
||||
47 |
動圈式話筒 |
SD152B |
個 |
1 |
||||
48 |
RJ 金屬膜電阻 |
100 歐 1/2W |
個 |
1 |
||||
49 |
RJ 金屬膜電阻 |
15K 歐 1/2W |
個 |
1 |
||||
50 |
RJ 金屬膜電阻 |
22K 歐 1/2W |
個 |
1 |
||||
51 |
RJ 金屬膜電阻 |
51K 歐 1/2W |
個 |
3 |
||||
52 |
電解電容 |
3.3uF/35V |
個 |
1 |
||||
53 |
電解電容 |
1uF/35V |
個 |
1 |
||||
54 |
電解電容 |
100uF/35V |
個 |
1 |
||||
實驗連接線 |
||||||||
序號 |
名稱 |
型號 / 規格 |
單位 |
數量 |
備注 |
|||
1 |
導線 ( 香蕉插 ) |
紅色 15cm |
根 |
10 |
||||
2 |
導線 ( 香蕉插 ) |
黃色 15cm |
根 |
10 |
||||
3 |
導線 ( 香蕉插 ) |
綠色 15cm |
根 |
10 |
||||
4 |
導線 ( 香蕉插 ) |
藍色 15cm |
根 |
10 |
||||
5 |
導線 ( 香蕉插 ) |
黑色 15cm |
根 |
10 |
||||
6 |
導線 ( 香蕉插 ) |
紅色 20cm |
根 |
6 |
||||
7 |
導線 ( 香蕉插 ) |
黃色 20cm |
根 |
6 |
||||
8 |
導線 ( 香蕉插 ) |
綠色 20cm |
根 |
6 |
||||
9 |
導線 ( 香蕉插 ) |
藍色 20cm |
根 |
6 |
||||
10 |
導線 ( 香蕉插 ) |
黑色 20cm |
根 |
6 |
||||
11 |
導線 ( 香蕉插 ) |
紅色 45cm |
根 |
4 |
||||
12 |
導線 ( 香蕉插 ) |
黃色 45cm |
根 |
4 |
||||
13 |
導線 ( 香蕉插 ) |
綠色 45cm |
根 |
4 |
||||
14 |
導線 ( 香蕉插 ) |
藍色 45cm |
根 |
4 |
||||
15 |
導線 ( 香蕉插 ) |
黑色 45cm |
根 |
4 |
||||
16 |
屏蔽線 ( 香蕉插 ) |
60cm |
根 |
3 |
||||
15 |
電流表插座連接線 |
10cm |
根 |
1 |
||||
18 |
大小頭測試線（香蕉插四種顏色） |
45cm |
根 |
4 |
||||
1 |
實驗配件 |
|||||||
2 |
螺口燈泡 |
15W24V |
只 |
2 |
||||
3 |
螺口燈泡 |
40W110V |
只 |
2 |
||||
4 |
熔芯 ( 保險絲 ) |
1A、 0.5A 、 2A( 玻璃 ) |
只 |
1 盒 /5 臺 |
||||
5 |
啟輝器 |
只 |
1 |
|||||
。
