JG-535H電子電路、射頻 ( 高頻 ) 通信系統實驗裝置
一、產品的特點 :
電子電路射頻 ( 高頻 ) 通信系統實驗裝置是結合公司第三款實驗系統的設計方式，由北京郵電大學全國多所院校等老師提出設計方案并改進而來的。此款借鑒德國高校此類產品的特點，采用模塊化設計，加入元件庫及庫元件的方式，使知識點電路完全開放，由學生自主設計，并在元件庫中根據設計參數選取器件完成實驗。
實驗系統采用模塊化設計，重要知識點電路開放，電路形式、元件選取、數值大小均需要學生自行設計，是真實的設計型射頻通信系統產品。配套完整的元件庫，庫中元件豐富，結合電路的開放結構學生可自行從元件庫中選擇電阻、電感、電容等元件，應用到通信系統中。電路元件采用 1W 電阻，電感、電容采用 100V 以上耐壓直插元件，提高產品的整體牢固性，設備不易損壞?？烧{電容采用雙聯電容、電位器采用進口手柄器件，即易于操作，又不易損壞。
電路采用單元實驗板形式組成，單元實驗板按實驗類型分類，有不同的實驗模式。各模塊即可獨立實驗，又可相互組合，完成系統實驗。單元實驗重要知識點開放，由學生設計后在庫中選取相應參數元件，插入到選定位置。
射頻通信系統支持掃頻信號源，自帶頻率特性測試儀功能，使實驗手法更加方便、實用。單元實驗板內容為小系統的組合，器件選用上符合不易損壞、參數可調范圍大、更換方便的要求。
射頻通信系統為實驗室一體化規劃，對實驗產品的存儲、保管統一設計，配備有模塊保存箱、信號線理線架等收納器。學生實驗結束后，要按要求把實驗物品放置到統一的規劃公位置，便于檢查也使實驗室整潔化一。
系統實驗由三個收發系統組成，每個收發系統即能進行單元電路實驗，又可把單元電路組成一個完整的通信系統。

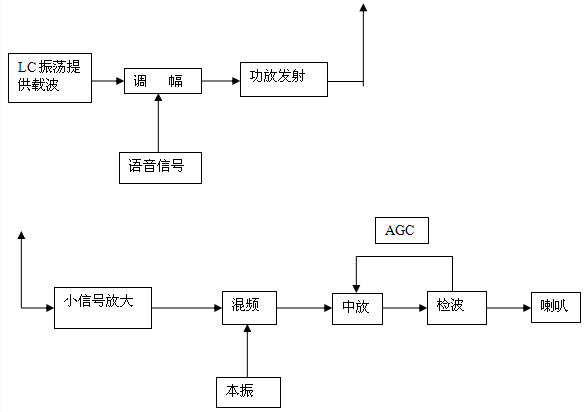

調幅收發信機系統由語音輸入電路、基礎調幅電路、丙類功率放大器電路、發射電路、 LC 振蕩器電路（提供載波，頻率可調）組成發射電路部分；由接收天線、小信號諧振放大器電路、混頻器電路、振蕩器電路（提供本振信號）、中頻放大器電路（含自動增益控制）、大信號檢波電路、功放電路組成接收部分。此部分的中頻在 2.5MHZ （因為是高頻實驗系統，頻率不益太低）
調頻收發信機系統由語音輸入電路、變容管調頻放大及發射電路組成調頻發射部分；由接收天線、選頻回路、混頻器電路、振蕩器電路（提供本振信號）、中頻放大器電路、鑒頻器電路、功放及喇叭組成接收部分。
集成調幅收發學習系統由 1496 集成調幅電路、 4046 鎖相環電路、 1496 解調電路組成，為有線傳輸，重點學習同步技術、鎖相環技術。
實驗系統采用單元實驗板形式組成，單元實驗板按實驗類型分類，有不同的實驗模式。重要知識點開放，支持掃頻信號源，使實驗手法更加方便、實用。單元實驗板內容為小系統的組合，器件選用上符合不易損壞、參數可調范圍大、更換方便的要求。
二、適用范圍 :
適用于高等院校及要求較高的中專、技校、職業學校，可完成電子電路、射頻 ( 高頻 ) 電路等課程實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

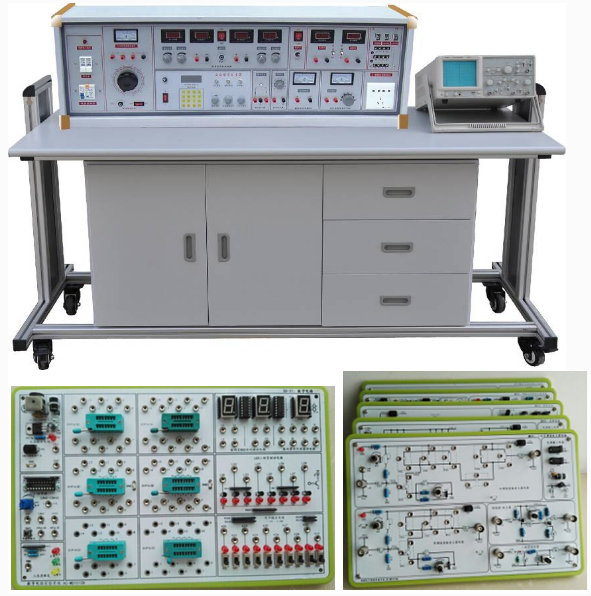

三、實驗臺和實驗操作桌結構及功能 :
1 、實驗臺構成與性能 :
1.1. 電源及參數
1.1.1 輸入電源 : 單相三線輸入
1.1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。
A 組 : 一臺 0.5KVA 單相 0 ～ 250V 輸出。
B 組 : 低壓交流電壓 3 － 24V 分七檔可調，最大輸出電流 1.5A ，電流表指示。
C 組 : 低壓直流穩壓電源，電壓 5V ，電流 0.5A ，電流表指示。
D 組 : 雙路穩流穩壓電源，二路輸出電壓均為 0 ～ 30V ，由多圈電位器連續調節，輸出最大電流為 1.5A ，每路電源輸出有 0.5 級數字電流表、電壓表指示。電壓穩壓度 <10 － 2 ，負穩壓度 <10 － 2 ，紋波電壓 :<5mV 。
E 組 : 單相交流市電輸出，供用戶自備設備使用。
1.2 功率輸出函數發生器：
1 ）采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。采用大屏幕 LCD 顯示輸出頻率、波形，衰減值。
2 ）正弦波輸出幅度≥ 10V, 輸出阻抗 50 Ω，失真度 <1% （ 0.1HZ-- 1KHz ）。
3 ）頻率范圍 : 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率 , 。
4 ）輸出幅度采用電位器調節，正弦波輸出具有 20db,40db 衰減。
5 ）方波占空比可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。
6 ）頻率計最高測量范圍 100MHz ，自動換檔。
1.3 單次脈沖 : 每次可輸出一對正負脈沖。
1.4 音頻功率放大器：輸入音頻 電壓不低于 10mV ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.5 七段譯碼器： 3 組七段譯碼器及對應譯碼顯示數碼管。
1.6 外測交直流二用電流表 : 精度 0.5 級 , 三位半數字式顯示，測量范圍 :0 ～ 1000mA
1.7 外測交直流二用電壓表 : 精度 0.5 級 , 三位半數字式顯示，測量范圍 :0 ～ 99.9V 。
2 、實驗操作桌 : 采用工業鋁合金型材框架，面板厚度為 25MM ，優質密度板外防火板貼面，下面配有儲存柜，實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。
3 、電子電路實驗板：
MD01 號板 晶體管基本放大電路此板中包含的電路有：
供電電路：
1 、 +12V ， 1A ，帶自恢復保護電路。
2 、 -12V ， 1A ，帶自恢復保護電路。
3 、帶電源濾波、工作指示等
晶體管共射極放大電路：
輸入、輸出電容可插拔式開放型設計。
偏置電阻、射極電阻、負載電阻可插拔式開放型設計。
留有電源輸入端子孔，帶有防反接功能。
電源支路帶有功能開關，方便支路電阻測量。
晶體管共集電極放大電路：
1 、偏置電阻、負載電阻可插拔式開放型設計。
2 、留有電源輸入端子孔，帶有防反接功能。
3 、電源支路帶有功能開關，方便支路電阻測量。
場效應管共源級放大電路：
1 、負載電阻可插拔式開放型設計。
2 、留有電源輸入端子孔，帶有防反接功能。
3 、弓形針、圓孔針配套使用，方便學生操作和實驗。
MD02 號板 晶體管基本放大電路 此板中包含的電路有：
供電電路：
1 、 +12V ， 1A ，帶自恢復保護電路。
2 、 -12V ， 1A ，帶自恢復保護電路。
3 、帶電源濾波、工作指示等
晶體管兩級負反饋放大電路：
1 、輸入、輸出電容可插拔式開放型設計。
2 、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。
3 、留有電源輸入端子孔，帶有防反接功能。
4 、電源支路帶有功能開關，方便支路電阻測量。
晶體管共集電極放大電路：
偏置電阻、負載電阻可插拔式開放型設計。
輸入、輸出電容可插拔式開放型設計。
留有電源輸入端子孔，帶有防反接功能。
反饋回路帶通斷功能。
5 、電源支路帶有功能開關，方便支路電阻測量。
MD03 號板 晶體管基本放大電路 此板中包含的電路有：
供電電路：
1 、 +12V ， 1A ，帶自恢復保護電路。
2 、 -12V ， 1A ，帶自恢復保護電路。
3 、帶電源濾波、工作指示等
差分放大器電路：
1 、輸入回路、負載回路可插拔式開放型設計。
2 、進口多圈精密可調電阻。
3 、留有電源輸入端子孔，帶有防反接功能。
4 、電源支路帶有功能開關，方便支路電阻測量
OTL 分立件功率放大器電路：
可調電位器可插拔，易于更換。
支路測試點設置合理，便于測量。
3 、留有電源輸入端子孔，帶有防反接功能。
4 、電源支路帶有功能開關，方便支路電阻測量
OTL 集成功率放大器電路：
1 、可調電位器可插拔，易于更換。
2 、支路測試點設置合理，便于測量。
3 、留有電源輸入端子孔，帶有防反接功能。
4 、電源支路帶有功能開關，方便支路電阻測量
喇叭音響電路：
1 、 8 歐外置喇叭。
2 、輸入、輸出回路開放。
MD04 號板 集成運算放大器電路 此板中包含的電路有：
供電電路：
1 、 +12V ， 1A ，帶自恢復保護電路。
2 、 -12V ， 1A ，帶自恢復保護電路。
3 、帶電源濾波、工作指示等
積分 / 微分、指數 / 對數運算電路：
1 、輸入回路、反饋回路可插拔式開放型設計。
2 、留有電源輸入端子孔，帶有防反接功能。
3 、電路由學生自行設計完成。
比例放大、加減法、比較器運算電路：
1 、輸入回路、反饋回路可插拔式開放型設計。
2 、留有電源輸入端子孔，帶有防反接功能。
3 、電路由學生自行設計完成。
帶阻有源濾波器電路：
1 、電路參數開放，由學生自行設計，并由器件庫中選取。
2 、支路測試點設置合理，便于測量。
3 、留有電源輸入端子孔，帶有防反接功能。
低通、高通、帶通有源濾波器電路：
1 、電路參數開放，由學生自行設計，并由器件庫中選取。
2 、支路測試點設置合理，便于測量。
3 、留有電源輸入端子孔，帶有防反接功能。
RC 振蕩器電路
1 、電路參數開放，由學生自行設計，并由器件庫中選取。
2 、支路測試點設置合理，便于測量。
3 、留有電源輸入端子孔，帶有防反接功能。
可調直流電平輸出電路：
兩路輸出。
-8V 至 +8V 連續可調。
MD05 號板 數字電路 此板中包含的電路有：
供電電路：
1 、 +12V ， 1A ，帶自恢復保護電路。
2 、 -12V ， 1A ，帶自恢復保護電路。帶電源濾波、工作指示等
信號源電路：
方波 1HZ 幅度 5V ；方波 10HZ 幅度 5V ；方波 1KHZ 幅度 5V 。
方波 10HZ 至 10KHZ 連續可調，幅度 5V 。
正向單脈沖輸出、反向單脈沖輸出。
三太邏輯筆電路：
輸入 - 高電平
輸入 - 高阻態
輸入 - 低電平
芯片座電路 ;
1 、 14 芯鎖緊芯片座 6 個。
2 、芯片座引腳與鉚孔一一對應引出。
數碼管 BCD 譯碼驅動電路：
數碼管共陰極驅動電路：
LED 二極管驅動電路：
電平狀態輸出電路：
MD06 號板 元件庫板 此板中包含的元件有：
電容元件
電阻元件
可調電容（雙聯可調電容、小瓷片可調電容）
可調電阻
電感元件
4 、射頻 ( 高頻 ) 電路實驗板：
①號板 小信號調諧振放大器 此板中包含的電路有：
單調諧回路諧振放大器電路諧振回路開放
雙調諧回路諧振放大器電路諧振回路開放
檢波器電路
跟隨與放大電路
回路特性測試電路
②號板 調幅功率放大及發射電路
丙類功率放大及基礎調幅電路
1496 乘法器調幅電路
1496 同步檢波電路
包絡檢波器電路
③號板 LC 振蕩與晶體振蕩器實驗
西勒振蕩器電路
克拉波振蕩器電路
串聯型晶體振蕩器電路
波爾斯晶體振蕩器電路
④號板 調頻電路
4046 鎖相環電路（同步載波提?。?、數字頻率合成器電路、調頻電路
4046 鑒頻電路
變容二極管調頻器電路
相位鑒頻器電路
斜率鑒頻器電路
⑤號板 混頻器電路
三極管混頻器電路
中頻放大器電路
1496 混頻器電路
自動增益控制電路
⑥號板 元件庫板及庫元件
電容元件
電阻元件
可調電容（雙聯可調電容、小瓷片可調電容）
可調電阻
電感元件
四、設備配置清單
NO |
配置名稱 |
型號規格 |
單位 |
數量 |
2 |
學生機頭 |
臺 |
1 |
|
3 |
學生桌 |
個 |
1 |
|
4 |
學生桌面板 |
塊 |
1 |
|
5 |
絕緣皮 |
張 |
1 |
|
6 |
凳子 |
張 |
2 |
|
7 |
工具 |
套 |
1 |
|
（ 1 ） |
螺絲刀 |
小十字 |
把 |
1 |
（ 2 ） |
螺絲刀 |
大十字 |
把 |
1 |
（ 3 ） |
螺絲刀 |
小一字 |
把 |
1 |
（ 4 ） |
螺絲刀 |
大一字 |
把 |
1 |
（ 5 ） |
剝線鉗 |
把 |
1 |
|
（ 6 ） |
尖觜鉗 |
把 |
1 |
|
（ 7 ） |
萬用表 |
MF-47 |
只 |
1 |
（ 8 ） |
數字萬用表 |
DT890B+ |
只 |
1 |
8 |
射頻 ( 高頻 ) 電路實驗板 |
小信號調諧放大模塊板 |
套 |
1 |
LC 振蕩器模塊板 |
||||
功率放大器模塊板 |
||||
調頻、鑒頻模塊板 |
||||
混頻器模塊板 |
||||
元件庫板及元件 |
||||
9 |
電子電路實驗板 |
晶體管基本放大器板 1 |
套 |
1 |
晶體管基本放大器板 2 |
||||
晶體管基本放大器板 3 |
||||
集成運算放大器板 |
||||
數字電路板 |
||||
元件庫板及元件 |
||||
CPLD （ EPM570 ）可編程數字電路板 |
||||
10 |
電子電路輔助材料 |
專用導線 |
套 |
1 |
信號線 |
根 |
1 |
||
11 |
射頻 ( 高頻 ) 電路輔助材料 |
Q9 信號線 |
根 |
5 |
同軸信號線 |
根 |
2 |
||
電源 |
根 |
1 |
||
實驗講義 |
套 |
1 |
||
電子資料 |
套 |
1 |
||
12 |
實驗指導書 |
紙質 |
套 |
1 |
創新實驗項目
（一）電子電路實驗部分
1 ）、基礎實驗
實驗一、晶體管共射極放大器實驗
實驗二、晶體管共集電極放大器實驗
實驗三、結型場效應管共源放大器實驗
實驗四、晶體管兩級負反饋放大器實驗
實驗五、直流穩壓電源實驗
實驗六、 OTL 集成功率放大器實驗
實驗七、 OTL 分立功率放大器實驗
實驗八、差分放大器實驗
實驗九、積分、微分、指數、對數運算實驗
實驗十、比例放大、加減法、比較器運算實驗
實驗十一、低通、高通、帶通、帶阻有源濾波器實驗
實驗十二、 RC 振蕩器實驗
實驗十三、可調直流電平輸出實驗
實驗十四、門電路電參數的測試
實驗十五、 CMOS 門電路測試
實驗十六、門電路邏輯功能及測試實驗五組合邏輯電路（半加器全加器及邏輯運算）
實驗十七、觸發器（一） R-S ， D ， J-K
實驗十八、三態輸出觸發器及鎖存器實驗
實驗十九、時序電路測試及研究
實驗二十、集成計數器及寄存器
實驗二十一、譯碼管和數據選擇器
實驗二十二、波形產生及單穩態觸發器
實驗二十三、時序電路應用
2 ）、設計型實驗
實驗一、晶體管共射極放大器實驗（偏置電壓、放大位數可設置）
實驗二、晶體管兩級負反饋放大器實驗（偏置電壓、放大位數可設置）
實驗三、差分放大器實驗（可設置）
實驗四、集成運算放大器實驗（可設置）
3 ）、系統綜合實驗
實驗一、前置放大、有源濾波、功率放大、音響綜合實驗
實驗二、波形發生器綜合實驗
（二）射頻 ( 高頻 ) 電路實驗部分
1 、基礎實驗
實驗一、單調諧回路諧振放大器實驗
實驗二、雙調諧回路諧振放大器實驗
實驗三、丙類功率放大器實驗
實驗四、諧振回路特性測試實驗
實驗五、西勒振蕩器實驗
實驗六、克拉波振蕩器實驗
實驗七、晶體振蕩器實驗
實驗八、乘法器調制實驗
實驗九、同步檢波實驗
實驗十、基極調幅實驗
實驗十一、包絡檢波實驗
實驗十二、變容二極管調頻實驗
實驗十三、相位鑒頻器實驗
實驗十四、鎖相環實驗
實驗十五、集成調頻實驗
實驗十六、集成解頻實驗
實驗十七、壓控振蕩器實驗
實驗十八、中頻放大器實驗
實驗十九、三極管混頻器實驗
2 、設計型實驗
實驗一、設計型雙調諧回路諧振放大器實驗（諧振點可設置）
實驗二、設計型丙類功率放大器實驗（諧振點可設置）
實驗三、設計型西勒振蕩器實驗（可設置）
實驗四、設計型克拉波振蕩器實驗（可設置）
3 、系統綜合實驗
實驗一、調幅收發信機實驗
實驗二、調頻收發信機實驗
實驗三、載波提取與同步解調實驗
4 、綜合實驗內容及連接方式
①號板 小信號調諧振放大器
②號板 調幅功率放大及發射電路
③號板 檢波電路
。
